وقتی روی یک کابل مخابراتی عبارت ۲ زوج، ۴ زوج یا ۶ زوج نوشته می‌شود، منظور تعداد مدارهای دو سیمه داخل کابل است؛ نه سرعت اینترنت، ضخامت روکش یا کیفیت کلی محصول. هر زوج از دو هادی عایق‌شده تشکیل می‌شود که معمولاً برای کاهش اثر نویز به دور هم تابیده شده‌اند. بنابراین کابل ۲ زوج چهار رشته، کابل ۴ زوج هشت رشته و کابل ۶ زوج دوازده رشته هادی دارد. بااین‌حال تعداد زوج فقط یکی از معیارهای انتخاب است و باید کنار قطر هادی، جنس مس، نوع شیلد، روکش و شرایط نصب بررسی شود.
اشتباه رایج این است که هرچه تعداد زوج بیشتر باشد، کابل حتماً بهتر یا سریع‌تر است. در عمل باید تعداد مدارهای موردنیاز، ظرفیت رزرو، طول مسیر، محیط نصب و نوع ترمینال را مشخص کنید. یک کابل ۶ زوج برای اتصال دو خط تلفن کوتاه ممکن است فقط هزینه و فضای بیشتری مصرف کند؛ در مقابل، کابل ۲ زوج در پروژه‌ای که توسعه آینده یا چند مدار مجزا دارد، خیلی زود محدود می‌شود. این راهنما کمک می‌کند تفاوت کابل مخابراتی ۲، ۴ و ۶ زوج مسی را از زاویه ساختار، کاربرد و نصب بشناسید و انتخاب را بر اساس نیاز واقعی انجام دهید.
مطالعه مرتبط: برای شناخت خانواده‌های زمینی، هوایی، شیلددار و داخل ساختمان، ابتدا راهنمای خرید کابل مخابراتی را ببینید.
زوج مسی در کابل مخابراتی چیست؟
زوج مسی از دو هادی تشکیل می‌شود که یک مدار متعادل را می‌سازند. در کاربردهای صوتی و سیگنال‌های کم‌ولتاژ، جریان رفت و برگشت از همین دو هادی عبور می‌کند. تابیده‌شدن هادی‌ها به یکدیگر کمک می‌کند نویز القاشده روی دو رشته تا حدی مشابه باشد و گیرنده بتواند بخش مشترک آن را حذف کند. شرکت Belden در معرفی کابل‌های Multi-Pair نیز این خانواده را مجموعه‌ای از چند مدار زوج تابیده توصیف می‌کند که بسته‌بندی چند مدار در یک روکش، نصب را ساده‌تر و کنترل تداخل را بهتر می‌کند.
هر زوج با ترکیب رنگی جدا شناخته می‌شود تا نصاب بتواند دو رشته متعلق به یک مدار را کنار هم نگه دارد. ترتیب رنگ دقیق باید از دیتاشیت همان کابل خوانده شود؛ چون رنگ‌بندی در خانواده‌ها و سازندگان مختلف می‌تواند متفاوت باشد. جداکردن بی‌قاعده رشته‌ها یا ترکیب یک هادی از دو زوج مختلف، تعادل مدار را به‌هم می‌زند و احتمال نویز و خطای عیب‌یابی را بالا می‌برد.

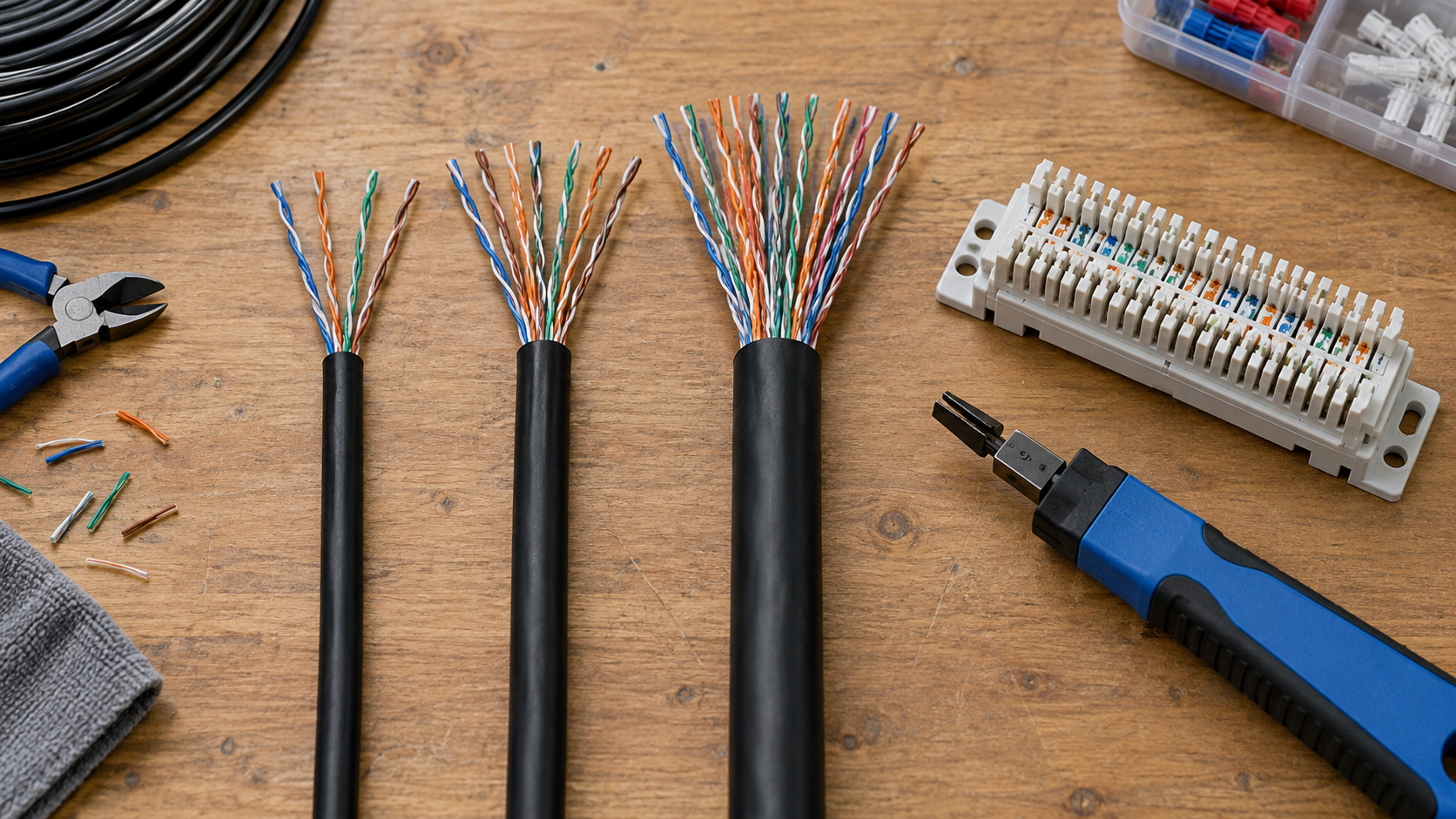

تفاوت اصلی کابل ۲، ۴ و ۶ زوج مسی
| مدل | تعداد هادی | کاربرد معمول | مزیت اصلی | محدودیت |
|---|---|---|---|---|
| ۲ زوج | ۴ رشته | تعداد کم خط یا مدار کنترلی | قطر و هزینه کمتر | ظرفیت توسعه محدود |
| ۴ زوج | ۸ رشته | چند خط، ارتباط داخلی یا رزرو متوسط | تعادل میان ظرفیت و ابعاد | برای پروژه‌های پرتعداد کافی نیست |
| ۶ زوج | ۱۲ رشته | چند مدار هم‌زمان و ظرفیت رزرو بیشتر | کاهش نیاز به چند کابل مجزا | قطر، وزن و فضای ترمینال بیشتر |
این جدول یک راهنمای اولیه است، نه نسخه ثابت برای همه پروژه‌ها. تعداد خطوط تلفن یا مدارهای فعال را بشمارید، رزرو منطقی را اضافه کنید و سپس ظرفیت کابل را تعیین کنید. برای مثال، اگر سه مدار فعال و یک مدار رزرو لازم دارید، کابل ۴ زوج می‌تواند پاسخ‌گو باشد. اگر احتمال افزایش خطوط جدی است یا بخشی از زوج‌ها برای سرویس دیگری کنار گذاشته می‌شود، ۶ زوج انتخاب قابل‌دفاع‌تری است.
در صفحه رسمی کابل دو زوج Belden 8723، چهار هادی مسی قلع‌اندود به‌صورت دو زوج تابیده و هر زوج با شیلد فویلی جدا معرفی شده است. محصول Belden 9886 نیز نمونه‌ای از کابل شش زوج با شیلد مستقل برای هر زوج است. این دو نمونه نشان می‌دهند تعداد زوج به‌تنهایی ساختار کامل کابل را تعیین نمی‌کند؛ حتی در یک تعداد مشخص، نوع هادی، شیلد، روکش و محدوده دمایی می‌تواند متفاوت باشد.
کابل مخابراتی ۲ زوج برای چه کاری مناسب است؟
کابل ۲ زوج زمانی مناسب است که تعداد مدارها کم و مسیر مشخص باشد. یک زوج می‌تواند برای مدار اصلی و زوج دیگر برای خط دوم، رزرو یا یک سیگنال کم‌ولتاژ سازگار استفاده شود. ابعاد کمتر، عبور ساده‌تر از لوله و مصرف مس پایین‌تر از مزایای این مدل است. اما اگر پروژه در آینده به چهار یا شش مدار نیاز پیدا کند، تعویض کابل یا کشیدن مسیر دوم هزینه بیشتری ایجاد خواهد کرد.
پیش از خرید، مشخص کنید کابل برای داخل ساختمان، مسیر بیرونی، کانال زیرزمینی یا محیط دارای نویز است. محصولی که برای فضای خشک داخلی ساخته شده الزاماً برای دفن مستقیم یا تابش خورشید مناسب نیست. صفحه کابل مخابراتی ۲ زوج زمینی مسی نمونه‌ای از گزینه فروشگاهی است؛ مشخصات موجودی روز و دیتاشیت همان کد کالا را پیش از سفارش تطبیق دهید.
کابل مخابراتی ۴ زوج چه مزیتی دارد؟
مدل ۴ زوج در پروژه‌های کوچک و متوسط نقطه میانی کاربردی است. هشت رشته داخل یک روکش، امکان برقراری چند مدار مجزا یا نگه‌داشتن ظرفیت رزرو را فراهم می‌کند، بدون آنکه قطر کابل به اندازه مدل‌های پرزوج افزایش یابد. با این حال، کابل مخابراتی ۴ زوج را نباید صرفاً به دلیل تعداد هادی‌ها با کابل شبکه Cat5e یا Cat6 یکسان دانست. کابل شبکه برای الزامات انتقال داده، امپدانس و عملکرد فرکانسی مشخص طراحی می‌شود؛ در حالی که یک کابل تلفن یا مخابراتی معمولی ممکن است چنین رده‌ای نداشته باشد.
اگر هدف شما اترنت است، از کابل دارای رده شبکه و اجزای سازگار استفاده کنید. مقاله فرق کابل شبکه با کابل تلفن تفاوت‌های فیزیکی و کاربردی این دو خانواده را توضیح می‌دهد. برای مدارهای صوتی یا مخابراتی، صفحه کابل مخابراتی ۴ زوج زمینی را می‌توانید به‌عنوان یکی از گزینه‌های موجود بررسی کنید.
چه زمانی کابل ۶ زوج انتخاب بهتری است؟
کابل ۶ زوج برای مسیرهایی مناسب است که چند مدار هم‌زمان دارند یا توسعه آینده در آن‌ها محتمل است. تجمیع دوازده هادی در یک روکش، کابل‌کشی را نسبت به عبور چند کابل کم‌زوج مرتب‌تر می‌کند و شماره‌گذاری و نگهداری را ساده‌تر نگه می‌دارد. در مقابل، قطر بیشتر به شعاع خمش بزرگ‌تر، لوله یا سینی جادارتر و ترمینال با ظرفیت کافی نیاز دارد.
در زمان طراحی، همه شش زوج را بدون برنامه مصرف نکنید. زوج‌های فعال، رزرو و کاربرد هرکدام را در نقشه یا لیبل دو سر ثبت کنید. همچنین مقدار رزرو را واقعی انتخاب کنید؛ ظرفیت بیش از حد، هزینه مس و نصب را بالا می‌برد. برای بررسی نمونه موجود، صفحه کابل مخابراتی ۶ زوج زمینی ۰٫۶۲ را ببینید و قطر هادی، روکش و شرایط نصب را با نیاز پروژه تطبیق دهید.

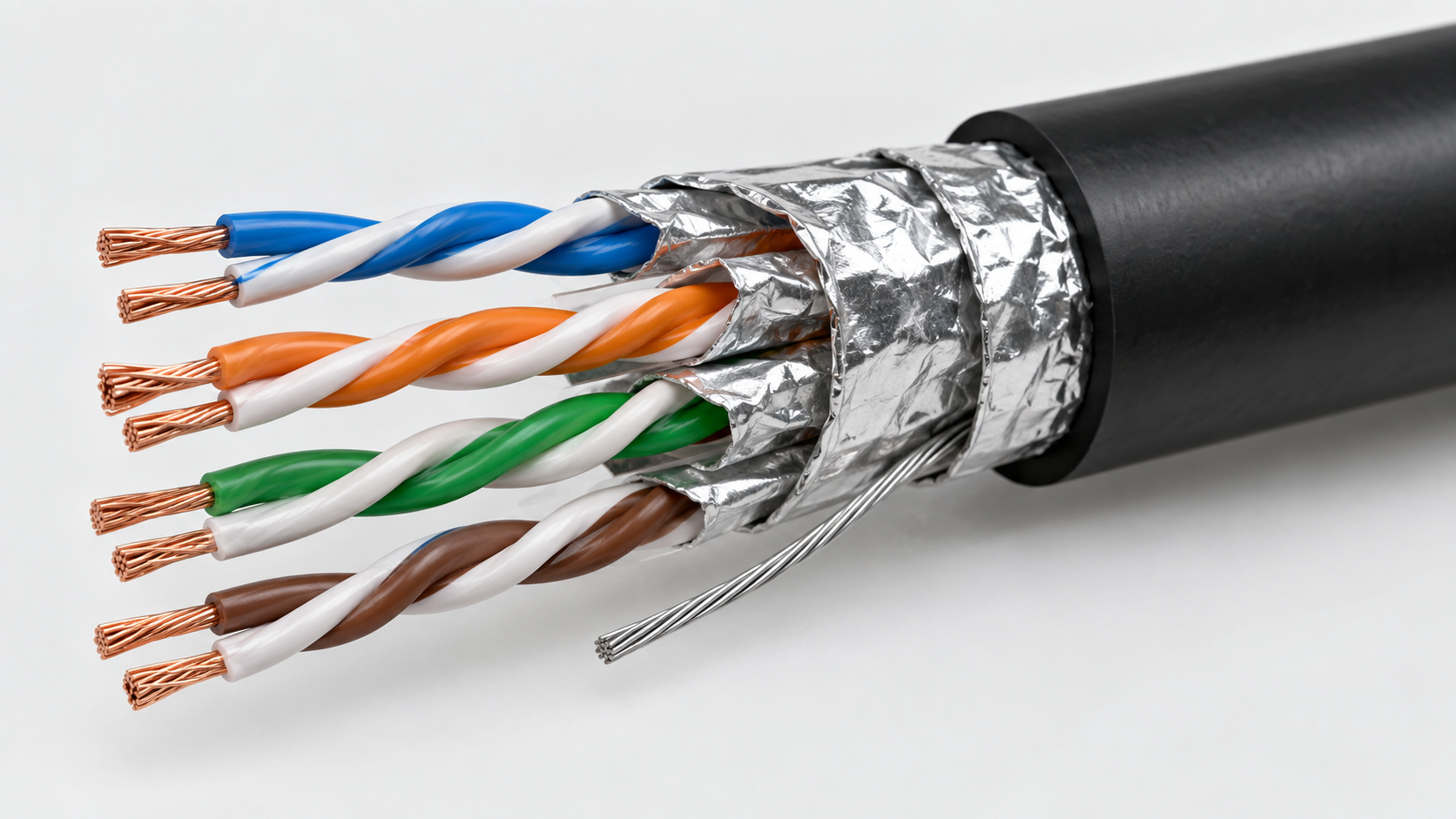

شیلد، روکش و قطر هادی چه اثری دارند؟
شیلد: فویل یا بافت فلزی می‌تواند در محیط‌های نویزی مفید باشد، اما عملکرد آن به ساختار کابل، پیوستگی شیلد، نحوه اتصال و طراحی کل سیستم وابسته است. شیلد نباید جای جداسازی مناسب کابل مخابراتی از کابل برق و منابع نویز را بگیرد. برخی محصولات یک شیلد کلی دارند و برخی برای هر زوج شیلد جدا ارائه می‌کنند؛ این دو ساختار یکسان نیستند.
روکش: PVC، پلی‌اتیلن، LSZH یا مواد دیگر برای شرایط متفاوت ساخته می‌شوند. کابل زمینی باید در برابر رطوبت و تنش‌های محیط مسیر مناسب باشد و کابل هوایی نیز باید الزامات مکانیکی و تابش محیط را پوشش دهد. برای انتخاب مسیر درست، راهنمای تفاوت کابل مخابراتی زمینی و هوایی را مطالعه کنید.
قطر هادی: مقاومت الکتریکی با سطح مقطع و طول مسیر ارتباط دارد. در یک جنس و طول مشابه، هادی ضخیم‌تر معمولاً مقاومت کمتری دارد، اما عدد دقیق باید از دیتاشیت گرفته شود. روی عبارت بازاری مانند ضخیم یا صادراتی تکیه نکنید؛ قطر هادی، جنس رسانا و مقاومت اعلام‌شده را برای همان محصول بخواهید.
چطور تعداد زوج مناسب را محاسبه کنیم؟
- مدارهای فعال را فهرست کنید: هر خط یا سرویس را جداگانه بنویسید و مشخص کنید چند هادی نیاز دارد.
- سازگاری کاربرد را بررسی کنید: همه سیگنال‌ها را نمی‌توان بدون ارزیابی فنی در یک کابل مشترک قرار داد. ولتاژ، فرکانس و حساسیت به نویز مهم‌اند.
- رزرو توسعه را تعیین کنید: برای مسیرهایی که دسترسی بعدی دشوار است، یک یا چند زوج رزرو می‌تواند منطقی باشد.
- محدودیت مسیر را بسنجید: قطر داخلی لوله، شعاع خمش، کشش مجاز و ظرفیت ترمینال باید با کابل انتخابی سازگار باشد.
- مدل محیطی را انتخاب کنید: داخل ساختمان، هوایی، کانالی یا دفن مستقیم بودن مسیر را مشخص کنید.
- دیتاشیت را کنترل کنید: تعداد زوج، قطر هادی، جنس رسانا، شیلد، روکش و دمای کاری را با سفارش تطبیق دهید.
مثلاً برای دو مدار فعال در یک مسیر کوتاه و قابل‌دسترسی، ۲ زوج ممکن است کافی باشد. برای سه مدار و یک رزرو، ۴ زوج منطقی است. برای چهار مدار فعال و برنامه توسعه، ۶ زوج فضای بیشتری فراهم می‌کند. این مثال‌ها جای محاسبه پروژه را نمی‌گیرند، اما مانع انتخاب صرفاً بر اساس حدس می‌شوند.

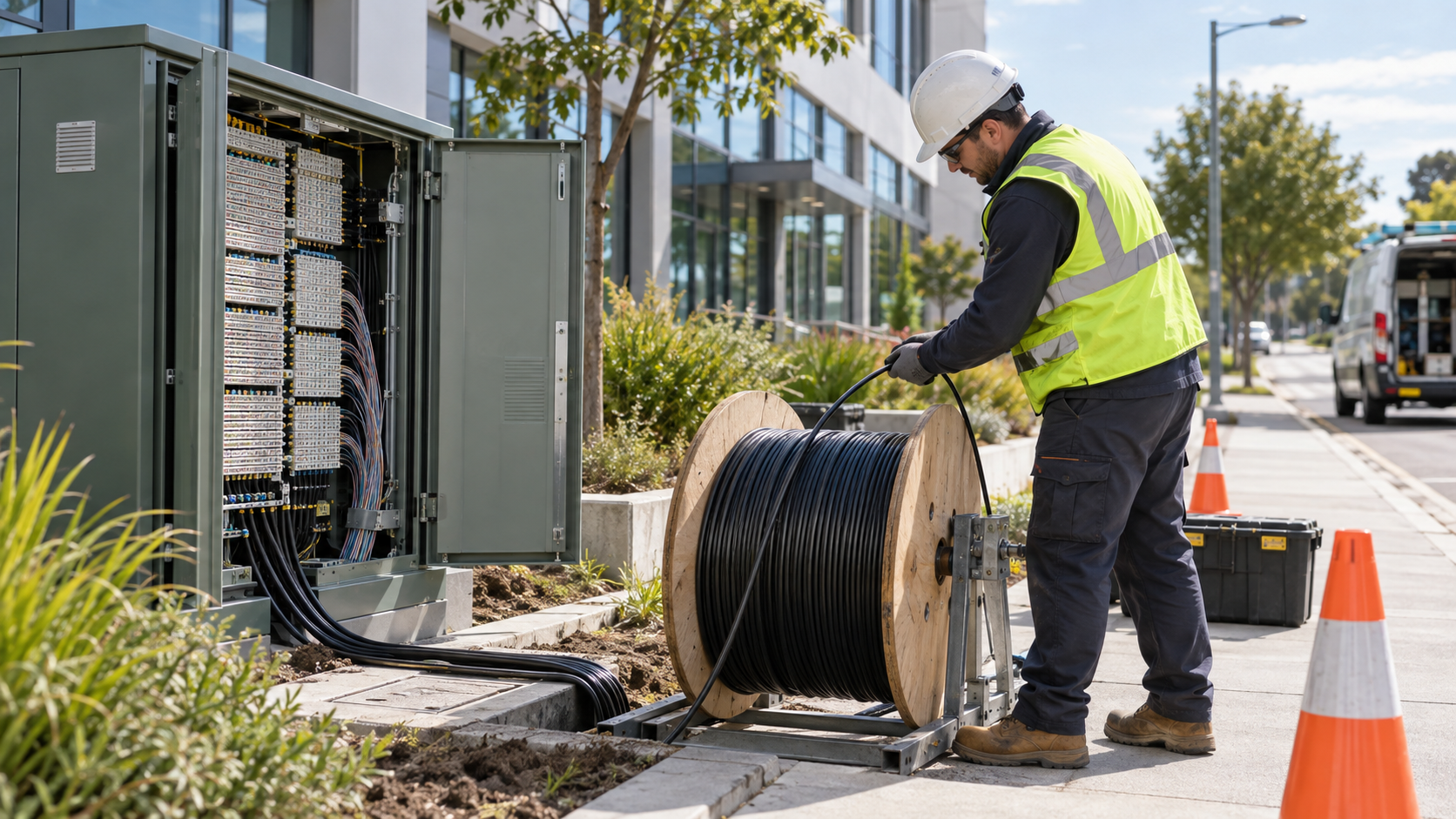

نکات نصب و تست کابل چند زوج
- زوج‌ها را فقط به اندازه لازم در محل ترمینال باز کنید و تاب آن‌ها را بی‌دلیل از بین نبرید.
- رنگ‌بندی هر زوج را در دو سر یکسان نگه دارید و برچسب‌گذاری کنید.
- کابل را با کشش بیش از حد، گره یا خم تند نصب نکنید.
- در مسیر مشترک با برق، فاصله و جداسازی موردنیاز پروژه را رعایت کنید.
- پیوستگی هر هادی، اتصال کوتاه میان رشته‌ها و صحت زوج‌بندی را پیش از تحویل کنترل کنید.
- در کابل شیلددار، روش اتصال شیلد را بر اساس طراحی سیستم اجرا کنید؛ اتصال تصادفی دو سر می‌تواند مسئله جدید ایجاد کند.
تستر ساده پیوستگی می‌تواند قطعی و جابه‌جایی رشته‌ها را پیدا کند، اما کیفیت انتقال یا مناسب‌بودن کابل برای هر پروتکل را تضمین نمی‌کند. برای پروژه حساس باید معیار آزمون، طول مجاز و حدود الکتریکی از ابتدا در مشخصات فنی تعریف شود.
خطاهای رایج در خرید کابل مخابراتی چند زوج
- انتخاب بر اساس تعداد زوج به‌تنهایی: روکش، شیلد، قطر و جنس هادی نیز تعیین‌کننده‌اند.
- یکی دانستن ۴ زوج مخابراتی با کابل شبکه: تعداد رشته مشابه، به معنی عملکرد فرکانسی یکسان نیست.
- خرید کابل داخلی برای فضای بیرون: روکش نامناسب می‌تواند عمر مسیر را کم کند.
- نادیده‌گرفتن ظرفیت ترمینال: کابل ۶ زوج به فضای نصب و ترمینال متناسب نیاز دارد.
- حذف کامل ظرفیت رزرو: در مسیرهای دشوار، توسعه بعدی پرهزینه می‌شود.
- رزرو افراطی: تعداد زوج بیش از نیاز، هزینه و قطر مسیر را بی‌دلیل افزایش می‌دهد.
پرسش‌های متداول
کابل ۴ زوج چند رشته دارد؟
کابل ۴ زوج هشت هادی عایق‌شده دارد. هر دو هادی یک زوج را تشکیل می‌دهند و باید در ترمینال‌بندی کنار هم حفظ شوند.
آیا کابل ۶ زوج از ۴ زوج سریع‌تر است؟
خیر. تعداد زوج ظرفیت مدار را نشان می‌دهد، نه سرعت. سرعت یا کیفیت انتقال به طراحی کابل، مشخصات الکتریکی، طول، تجهیزات و پروتکل وابسته است.
برای دو خط تلفن کابل چند زوج بخریم؟
از نظر تعداد مدار، کابل ۲ زوج می‌تواند دو خط را پوشش دهد؛ اما اگر توسعه آینده، مسیر دشوار یا رزرو لازم است، ۴ زوج ممکن است انتخاب عملی‌تری باشد.
آیا کابل مخابراتی ۴ زوج را می‌توان به شبکه وصل کرد؟
صرف داشتن چهار زوج کافی نیست. برای اترنت باید کابل و اجزایی استفاده شوند که رده و عملکرد شبکه آن‌ها در دیتاشیت و استاندارد مربوط تأیید شده باشد.
کابل فویل‌دار همیشه بهتر است؟
نه. شیلد در محیط مناسب و با اجرای درست مفید است. در پروژه کم‌نویز یا با اتصال نادرست، ممکن است هزینه اضافه باشد و جای طراحی مسیر را نمی‌گیرد.
برای دفن در زمین چه چیزی مهم است؟
علاوه بر تعداد زوج، ساختار روکش، مقاومت در برابر رطوبت، روش حفاظت مکانیکی و مجازبودن کابل برای مسیر زیرزمینی باید در دیتاشیت بررسی شود.
جمع‌بندی
تفاوت کابل مخابراتی ۲، ۴ و ۶ زوج در درجه اول به تعداد مدارهای دو سیمه داخل کابل برمی‌گردد. ۲ زوج برای نیاز محدود، ۴ زوج برای ظرفیت میانی و ۶ زوج برای مدارهای بیشتر یا توسعه آینده مناسب‌تر است؛ اما انتخاب نهایی بدون بررسی قطر هادی، جنس مس، شیلد، روکش، مسیر و ترمینال کامل نیست. تعداد مدارهای فعال و رزرو را محاسبه کنید، شرایط نصب را بنویسید و سپس دیتاشیت کد دقیق محصول را با پروژه تطبیق دهید. این روش هم از کمبود ظرفیت جلوگیری می‌کند و هم مانع خرید کابلی می‌شود که فقط بزرگ‌تر و گران‌تر است، نه مناسب‌تر.
