کابل RG213 یکی از شناخته‌شده‌ترین کابل‌های کواکسیال ۵۰ اهمی است که برای انتقال سیگنال رادیویی با توان متوسط طراحی شده است. اگر در حال راه‌اندازی آنتن، دستگاه بی‌سیم یا تجهیزات آزمون RF هستید، احتمالاً نام RG213 را کنار RG58 و RG8 دیده‌اید و این پرسش پیش آمده که کدام گزینه برای مسیر شما مناسب‌تر است.
تفاوت اصلی RG213 در هادی ضخیم‌تر ۱۰ AWG و شیلد بافت مسی با پوشش بالاست؛ ترکیبی که افت کمتر و توان بالاتری نسبت به RG58 می‌دهد، اما کابل را سنگین‌تر و کم‌تحرک‌تر می‌کند. همین دو ویژگی باعث می‌شود RG213 برای مسیرهای ثابت آنتن و اتصال کوتاه تجهیزات قدرتی انتخاب شود، نه برای کابل‌کشی متحرک یا فرکانس‌های بسیار بالا.
در این راهنما مشخصات واقعی RG213 را با اعداد دیتاشیت بررسی می‌کنیم، آن را با RG58 و RG6 مقایسه می‌کنیم و نکات انتخاب کانکتور و نصب را مرور می‌کنیم. اگر هنوز بین RG58 و RG213 مردد هستید، ابتدا راهنمای کابل RG58 و کاربردهای آن را بخوانید؛ در ادامه تفاوت‌ها را دقیق‌تر می‌کنیم.

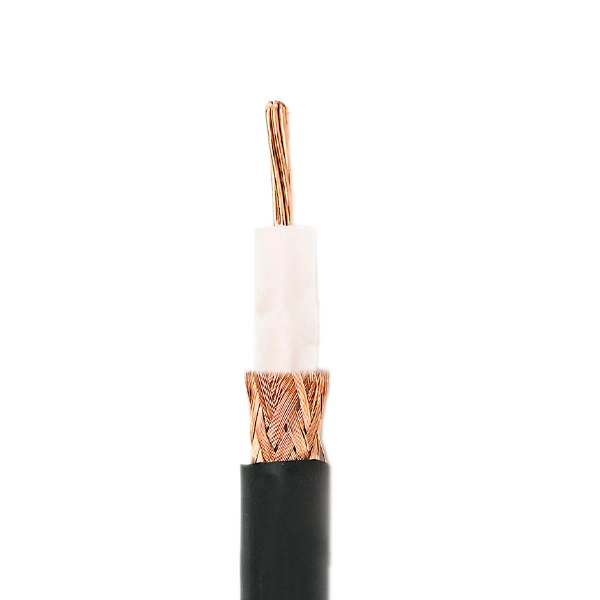

کابل RG213 در یک نگاه
RG213 یک کابل کواکسیال ۵۰ اهمی با هادی مسی جامد ۱۰ AWG، عایق پلی‌اتیلن و شیلد بافت مسی قلع‌اندود است. این کابل در استاندارد نظامی با نام RG213/U شناخته می‌شود و نمونه‌های تجاری آن معمولاً مشخصات نزدیک به هم دارند.
سه ویژگی، جایگاه RG213 را تعیین می‌کند: امپدانس ۵۰ اهم که با بیشتر تجهیزات RF هم‌خوان است، هادی ضخیم که مقاومت اهمی و افت را کم می‌کند، و شیلد بافت با پوشش حدود ۹۶ درصد که نشت و نویز محیطی را محدود می‌کند.
مشخصات فنی RG213 و معنی هر عدد
اعداد زیر محدوده رایج دیتاشیت تولیدکنندگان معتبر مانند Belden است. پیش از خرید، برگه داده همان محصول را بررسی کنید؛ چون جزئیات عایق و جنس شیلد بین سازندگان متفاوت است.
امپدانس ۵۰ اهم
عدد ۵۰ اهم یک انتخاب مهندسی است، نه یک عدد تصادفی. این امپدانس تعادلی بین کمترین افت و بیشترین توان قابل انتقال در کابل‌های هم‌محور ایجاد می‌کند و به همین دلیل در آنتن، بی‌سیم و ابزارهای آزمون RF استاندارد شده است. اگر کابل ۷۵ اهم را به تجهیز ۵۰ اهم وصل کنید، ناسازگاری امپدانس ایجاد می‌شود و بخشی از سیگنال به جای عبور، بازمی‌گردد.
هادی ۱۰ AWG و افت سیگنال
هادی RG213 از نوع مسی جامد با سایز ۱۰ AWG و قطری حدود ۲.۶ میلی‌متر است. سطح مقطع بزرگ‌تر یعنی مقاومت اهمی کمتر و در نتیجه افت کمتر در فرکانس‌های پایین و میانی. همین هادی ضخیم است که RG213 را از RG58 با هادی ۲۰ AWG جدا می‌کند. در عوض، کابل سنگین‌تر می‌شود و شعاع خمش بزرگ‌تری دارد.

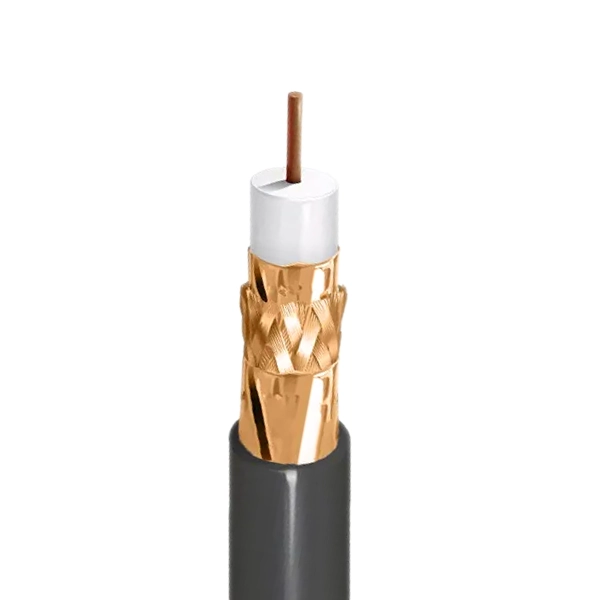

شیلد مسی قلع‌اندود
شیلد RG213 معمولاً یک بافت مسی قلع‌اندود با پوشش حدود ۹۶ درصد است. این ساختار انعطاف مناسبی برای نصب ثابت فراهم می‌کند و نسبت به شیلد فویلی، مقاومت مکانیکی بالاتری دارد. قلع‌اندود کردن، اکسید شدن مس را کند می‌کند و لحیم‌کاری و اتصال کانکتور را ساده‌تر می‌سازد.
عایق، قطر خارجی و دمای کار
عایق پلی‌اتیلن جامد با قطر حدود ۷.۲ میلی‌متر و روکش PVC با قطر خارجی حدود ۱۰.۳ میلی‌متر، ساختار متداول RG213 را می‌سازد. ضریب سرعت انتشار حدود ۶۶ درصد و ظرفیت خازنی نزدیک به ۱۰۰ پیکوفاراد بر متر است. بازه دمای کار برای نمونه‌های استاندارد معمولاً حدود منفی ۴۰ تا مثبت ۸۰ درجه سلسیوس اعلام می‌شود و حداکثر ولتاژ کار در دیتاشیت‌های رایج تا حدود ۱۵۰۰ ولت RMS ذکر شده است.
افت در فرکانس‌های مختلف
افت RG213 به فرکانس وابسته است و با افزایش فرکانس بیشتر می‌شود. در دیتاشیت‌های متداول، افت در ۱۰۰ مگاهرتز حدود ۶ تا ۸ دسیبل بر ۱۰۰ متر و در ۴۰۰ مگاهرتز حدود ۱۴ تا ۱۸ دسیبل بر ۱۰۰ متر گزارش می‌شود. این اعداد برای مقایسه نسبی خوب‌اند، اما عدد نهایی مسیر شما به طول کابل، کیفیت کانکتور و تطبیق امپدانس هم بستگی دارد.
RG213 چه کاربردی دارد؟
آنتن و سیستم‌های بی‌سیم
رایج‌ترین کاربرد RG213، اتصال آنتن به فرستنده یا گیرنده در مسیرهای ثابت است. توان متوسط بالاتر و افت کمتر، آن را برای باندهای VHF و UHF و همچنین لینک‌های کوتاه بی‌سیم مناسب می‌کند. در نصب روی دکل، روکش PVC و شیلد بافت نسبت به کابل‌های سبک‌تر دوام مکانیکی بهتری دارند، هرچند برای قرارگیری طولانی در معرض نور مستقیم آفتاب باید از محافظ یا کابل با روکش مقاوم UV استفاده کرد.
تجهیزات آزمون و اندازه‌گیری RF
در آزمایشگاه‌ها و کارگاه‌های تعمیر، RG213 برای اتصال تحلیل‌گر طیف، وات‌متر و بارهای مصنوعی به کار می‌رود. هادی ضخیم و شیلد خوب، خطای ناشی از کابل را در اندازه‌گیری‌های توان متوسط کم می‌کند. برای اندازه‌گیری‌های دقیق در فرکانس‌های بالاتر، معمولاً کابل‌های تخصصی‌تری با افت کمتر انتخاب می‌شوند.
اتصال ثابت در محیط صنعتی
هرجا سیگنال RF باید در مسیری ثابت و نسبتاً کوتاه منتقل شود و کابل در معرض کشش یا سایش نباشد، RG213 گزینه متعادلی است. برای نمونه در اتصال تجهیزات بی‌سیم صنعتی، سنسورهای RF و سیستم‌های مخابراتی کوچک. اگر مسیر شما بیش از حد طولانی یا فرکانس بسیار بالاست، باید افت کل را حساب کنید و به سراغ کابل ضخیم‌تر یا کابل با عایق فوم رفت.

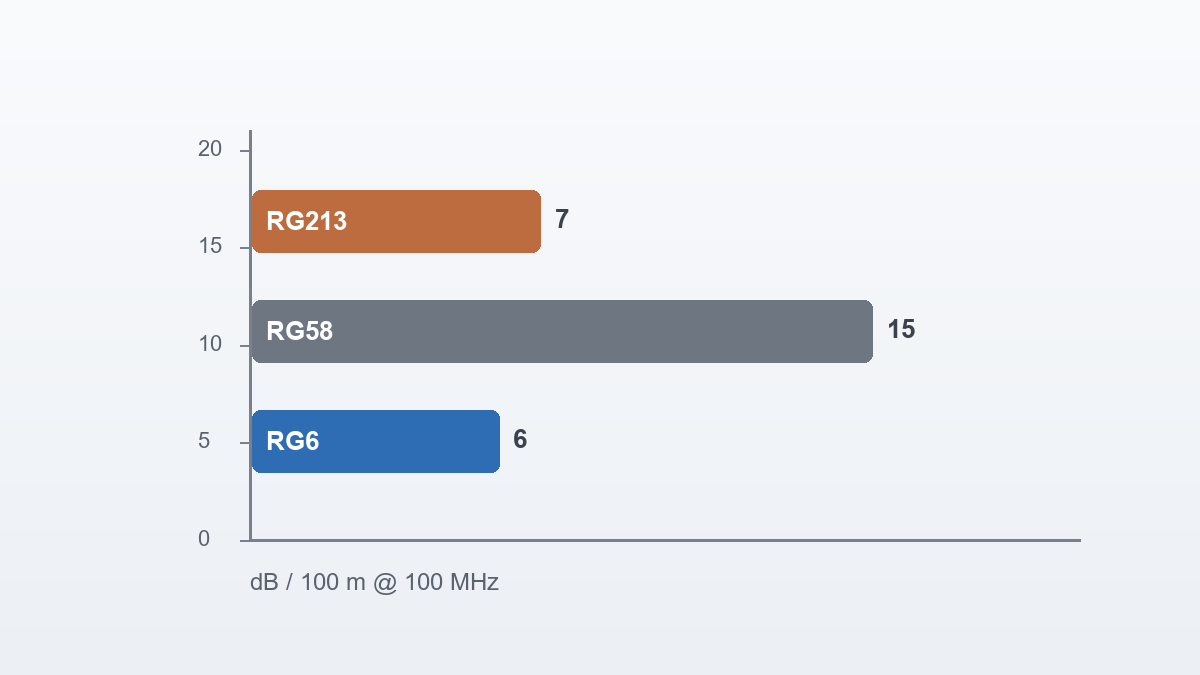

مقایسه RG213 با RG58 و RG6
این سه کابل در ظاهر شبیه‌اند اما برای سه هدف متفاوت ساخته شده‌اند. جدول زیر تفاوت‌های کلیدی را نشان می‌دهد.
| ویژگی | RG213 | RG58 | RG6 |
|---|---|---|---|
| امپدانس | ۵۰ اهم | ۵۰ اهم | ۷۵ اهم |
| هادی | مسی جامد ۱۰ AWG | مسی رشته‌ای ۲۰ AWG | مسی جامد ۱۸ AWG |
| شیلد | بافت مسی حدود ۹۶ درصد | بافت مسی حدود ۹۵ درصد | فویل به‌همراه بافت |
| افت در ۱۰۰ مگاهرتز | حدود ۶ تا ۸ دسیبل بر ۱۰۰ متر | حدود ۱۲ تا ۱۷ دسیبل بر ۱۰۰ متر | حدود ۵ تا ۷ دسیبل بر ۱۰۰ متر |
| انعطاف | کم، مناسب نصب ثابت | زیاد، مناسب اتصال کوتاه و متحرک | متوسط |
| کاربرد اصلی | آنتن، بی‌سیم، آزمون RF | سیگنال ضعیف و مسیر کوتاه | تلویزیون، ماهواره، CCTV |
| کانکتور رایج | N و PL-259 | BNC و SMA | F |
انتخاب بین این سه را با دو پرسش ساده کنید: امپدانس تجهیزات شما چقدر است و طول مسیر چقدر؟ اگر تجهیزات ۵۰ اهمی دارید و مسیر چند متر است، RG58 سبک‌تر و ارزان‌تر است. اگر همان مسیر طولانی‌تر شد یا توان متوسط اهمیت داشت، RG213 منطقی‌تر است. RG6 فقط در سیستم‌های ۷۵ اهمی مانند تلویزیون و دوربین آنالوگ جای درست دارد و جایگزین RG213 نیست. برای درک بهتر تفاوت کابل‌های کواکسیال، راهنمای کابل RG6 و تفاوت آن با RG59 را ببینید.
انتخاب کانکتور و اجرای درست
کانکتور نامناسب، بهترین کابل را هم بی‌اثر می‌کند. برای RG213 معمولاً از کانکتور N یا PL-259 استفاده می‌شود. کانکتور N برای فرکانس‌های بالاتر و نصب بیرونی مناسب‌تر است و اتصال پیچی محکمی دارد. PL-259 در تجهیزات قدیمی‌تر و رادیوهای آماتوری رایج است. در هر دو حالت، کانکتور باید برای قطر و نوع شیلد RG213 ساخته شده باشد، نه برای RG58.
مراحل اجرا را می‌توان در چند نکته خلاصه کرد:
- برش روکش را با ابزار مخصوص انجام دهید تا شیلد بافت بریده نشود.
- شیلد را یکنواخت جمع کنید و از باقی‌ماندن تکه‌های ریز سیم روی دی‌الکتریک جلوگیری کنید.
- هادی مرکزی را به اندازه درست برش بزنید تا در کانکتور کامل جا بگیرد و اتصال کوتاه نشود.
- اتصال شیلد را با حلقه یا گیره کانکتور محکم کنید؛ شیلد شل، شیلد بی‌اثر است.
- محل اتصال را با نوار خودچسب یا هیت‌شرینک آب‌بندی کنید، خصوصاً در نصب بیرونی.
- پیش از اتصال به تجهیز، پیوستگی و نبود اتصال کوتاه را با مولتی‌متر بررسی کنید.
برای خرید نمونه استاندارد، کابل کواکسیال RG213 را ببینید و مشخصات دیتاشیت آن را با نیاز مسیر خود تطبیق دهید.
خطاهای رایج در نصب کابل RG213
- خمش تند: RG213 شعاع خمش بزرگ‌تری از RG58 دارد. خم کردن تند، عایق را تغییر شکل می‌دهد و امپدانس موضعی را خراب می‌کند.
- استفاده از کانکتور RG58: قطر کابل و ضخامت هادی متفاوت است؛ کانکتور نامناسب اتصال شیلد را ناقص می‌گذارد.
- شیلد ناقص: چند رشته نشسته یا بافت بازشده، مسیر نشت و نویز می‌سازد و VSWR را بالا می‌برد.
- طول اضافی: هر متر اضافه، افت را بیشتر می‌کند. طول را به اندازه نیاز ببرید، نه راحت‌تر.
- نادیده گرفتن آب‌بندی: رطوبت در اتصال بیرونی، افت و خوردگی ایجاد می‌کند.
- کشش مکانیکی: کابل را از خود کابل نکشید؛ برای مسیرهای بلند از مهار استفاده کنید.
اگر نصب شما در محیط صنعتی و همراه با دوربین است، مقایسه کابل مناسب دوربین مداربسته کمک می‌کند بین کواکسیال و زوج به‌هم‌تابیده انتخاب درستی بکنید. برای مرور کلی خانواده کابل‌ها، انواع کابل شبکه را ببینید.
جمع‌بندی
RG213 یک کابل کواکسیال ۵۰ اهمی با هادی ۱۰ AWG و شیلد بافت حدود ۹۶ درصد است که برای مسیرهای ثابت RF با توان متوسط ساخته شده است. اگر به دنبال کابلی با افت کمتر از RG58 و دوام مکانیکی بالاتر برای آنتن یا تجهیزات بی‌سیم هستید، RG213 انتخاب متعادلی است. اگر مسیر کوتاه، انعطاف بالا یا فرکانس بسیار بالا اهمیت دارد، باید گزینه‌های دیگر را بررسی کنید.
تصمیم نهایی را با سه عدد بگیرید: امپدانس تجهیزات، طول مسیر و افت مجاز در فرکانس کاری. وقتی این سه مشخص شد، انتخاب بین RG213، RG58 و کابل‌های تخصصی‌تر ساده می‌شود.
پرسش‌های متداول
RG213 چه امپدانسی دارد؟
امپدانس نامی RG213 برابر ۵۰ اهم است و برای تجهیزات RF با ورودی ۵۰ اهم ساخته شده است.
آیا RG213 جای RG58 را می‌گیرد؟
از نظر امپدانس بله، اما RG213 ضخیم‌تر و کم‌انعطاف‌تر است و کانکتور متفاوتی می‌خواهد. برای مسیر کوتاه و متحرک، RG58 مناسب‌تر است.
RG213 تا چه فرکانسی قابل استفاده است؟
RG213 در VHF و بخش‌هایی از UHF کاربرد دارد، اما با افزایش فرکانس افت آن زیاد می‌شود. برای فرکانس‌های بالاتر باید افت مسیر و گزینه‌های کم‌افت‌تر را بررسی کنید.
تفاوت RG213 با RG214 چیست؟
RG214 معمولاً شیلد دوبل دارد و برای محیط‌های با نویز بیشتر یا نیاز به شیلد بالاتر انتخاب می‌شود. RG213 شیلد تک‌بافت دارد و سبک‌تر و ارزان‌تر است.
آیا RG213 برای دوربین مداربسته مناسب است؟
برای دوربین‌های آنالوگ قدیمی که ورودی ۷۵ اهم دارند، RG6 گزینه درست است. RG213 برای سیگنال ۵۰ اهمی و تجهیزات RF طراحی شده است.
چه کانکتوری برای RG213 مناسب است؟
کانکتور N و PL-259 رایج‌ترین گزینه‌ها هستند. کانکتور باید مخصوص RG213 و مطابق قطر هادی و شیلد آن باشد.
