کابل RG6 یکی از شناخته‌شده‌ترین کابل‌های کواکسیال ۷۵ اهم برای انتقال سیگنال تلویزیون، ماهواره، شبکه‌های توزیع هم‌محور و برخی سامانه‌های دوربین مداربسته است. بااین‌حال، عبارت «RG6» به‌تنهایی کیفیت یک کابل را تضمین نمی‌کند. جنس هادی، نوع شیلد، میزان تضعیف در فرکانس کاری، روکش و سازگاری کانکتور همان عواملی هستند که نتیجهٔ واقعی را تعیین می‌کنند.
بسیاری از خریداران RG6 را فقط با RG59 مقایسه می‌کنند یا از روی ضخامت ظاهری تصمیم می‌گیرند. این روش می‌تواند به افت سیگنال، ورود نویز یا انتخاب کانکتور نامناسب منجر شود. در این راهنما می‌خوانید کابل RG6 چیست، در چه کاربردهایی انتخاب منطقی‌تری است، تفاوتش با RG59 کجاست و هنگام خرید یا نصب چه مواردی باید از روی دیتاشیت و شرایط مسیر کنترل شود.
مقالهٔ پیشنهادی: اگر ابتدا می‌خواهید جایگاه کابل هم‌محور را میان رسانه‌های دیگر بشناسید، راهنمای انواع کابل‌های شبکه و ارتباطی را ببینید.
کابل RG6 چیست و چه کاری انجام می‌دهد؟
RG6 نام رایجی برای خانواده‌ای از کابل‌های کواکسیال است که معمولاً با امپدانس اسمی ۷۵ اهم ساخته می‌شوند. ساختار هم‌محور یعنی هادی مرکزی و شیلد پیرامونی یک محور مشترک دارند و لایهٔ دی‌الکتریک فاصلهٔ کنترل‌شدهٔ میان آن‌ها را حفظ می‌کند. این آرایش، میدان الکترومغناطیسی سیگنال را تا حد زیادی درون کابل نگه می‌دارد و در برابر نویز بیرونی محافظت ایجاد می‌کند.
در بازار، RG6 برای تلویزیون زمینی، ماهواره، مودم کابلی، توزیع سیگنال RF و بعضی سیستم‌های ویدیویی ۷۵ اهم عرضه می‌شود. صفحهٔ محصول کابل کواکسیال RG6 نوآوران موج نقطهٔ مناسبی برای بررسی مشخصات مدل موجود است؛ اما پیش از سفارش، مشخصات همان کد کالا باید با فرکانس، طول مسیر و محیط نصب پروژه تطبیق داده شود.

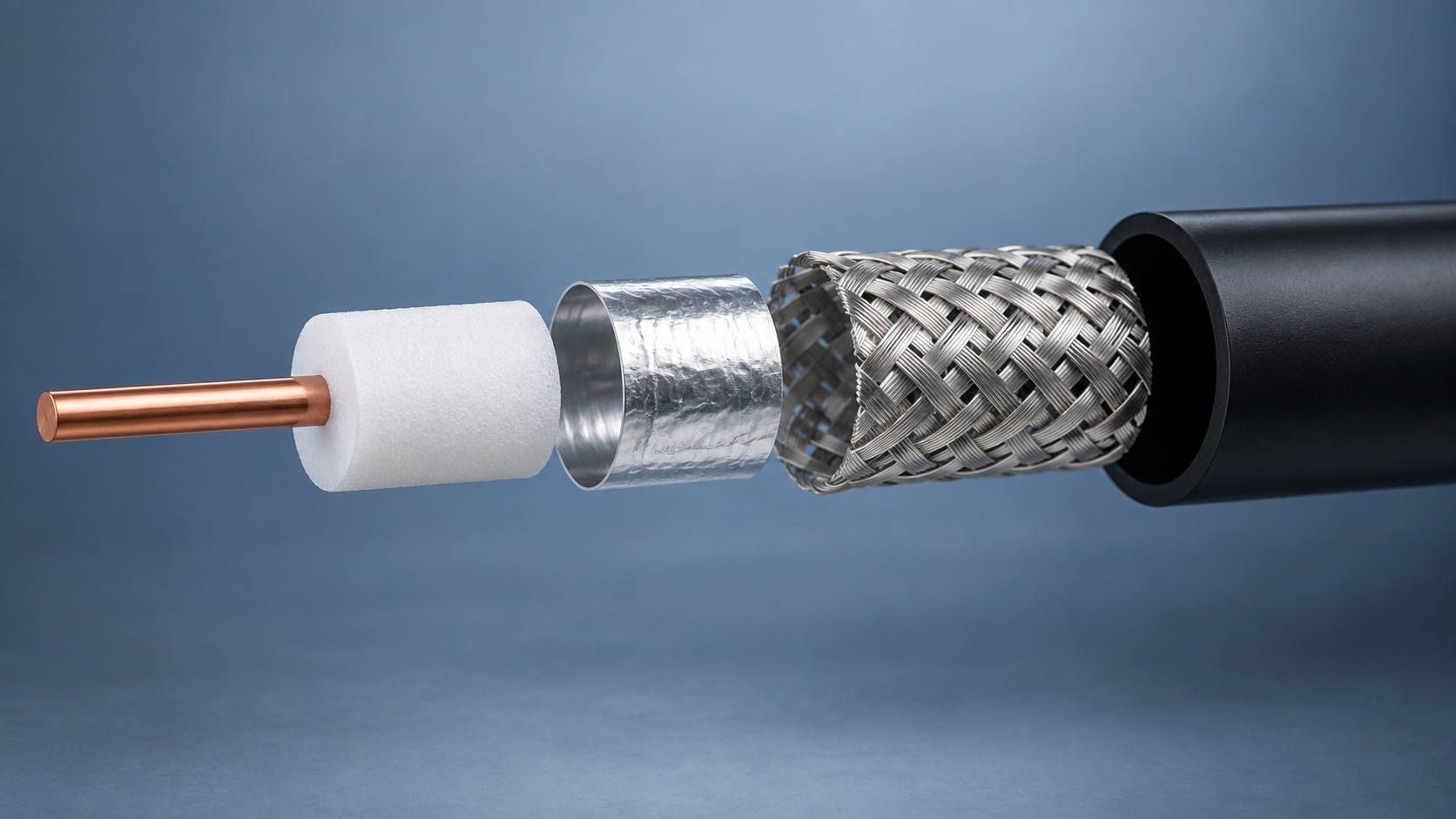

ساختار کابل RG6 از چه لایه‌هایی تشکیل می‌شود؟
هادی مرکزی
هادی می‌تواند مس جامد یا فولاد با روکش مس باشد. این دو گزینه از نظر مقاومت DC، استحکام مکانیکی و کاربرد یکسان نیستند. عبارت «تمام مس» باید در مشخصات فنی محصول روشن باشد؛ رنگ مسی سطح هادی به‌تنهایی اثبات نمی‌کند که مغزی نیز مسی است. برای مسیرهایی که جریان تغذیه هم از کابل عبور می‌کند، مقاومت DC و محدودیت تجهیزات اهمیت بیشتری پیدا می‌کند.
دی‌الکتریک
لایهٔ عایق میان هادی و شیلد، هندسه و امپدانس کابل را پایدار نگه می‌دارد. له‌شدن، تاخوردگی تند یا جداکردن بیش‌ازحد این لایه هنگام نصب می‌تواند مشخصات انتقال را تغییر دهد؛ حتی اگر روکش بیرونی سالم به نظر برسد.
فویل، بافت و روکش
شیلد ممکن است از فویل، بافت فلزی یا ترکیبی از چند لایه تشکیل شود. درصد پوشش بافت و کیفیت اتصال شیلد به کانکتور بر حفاظت در برابر نویز اثر می‌گذارد. روکش نیز باید متناسب با فضای داخل ساختمان، بیرون، تابش خورشید، رطوبت یا دفن مستقیم انتخاب شود. واژهٔ RG6 هیچ‌یک از این ریتینگ‌های محیطی را به‌تنهایی مشخص نمی‌کند.

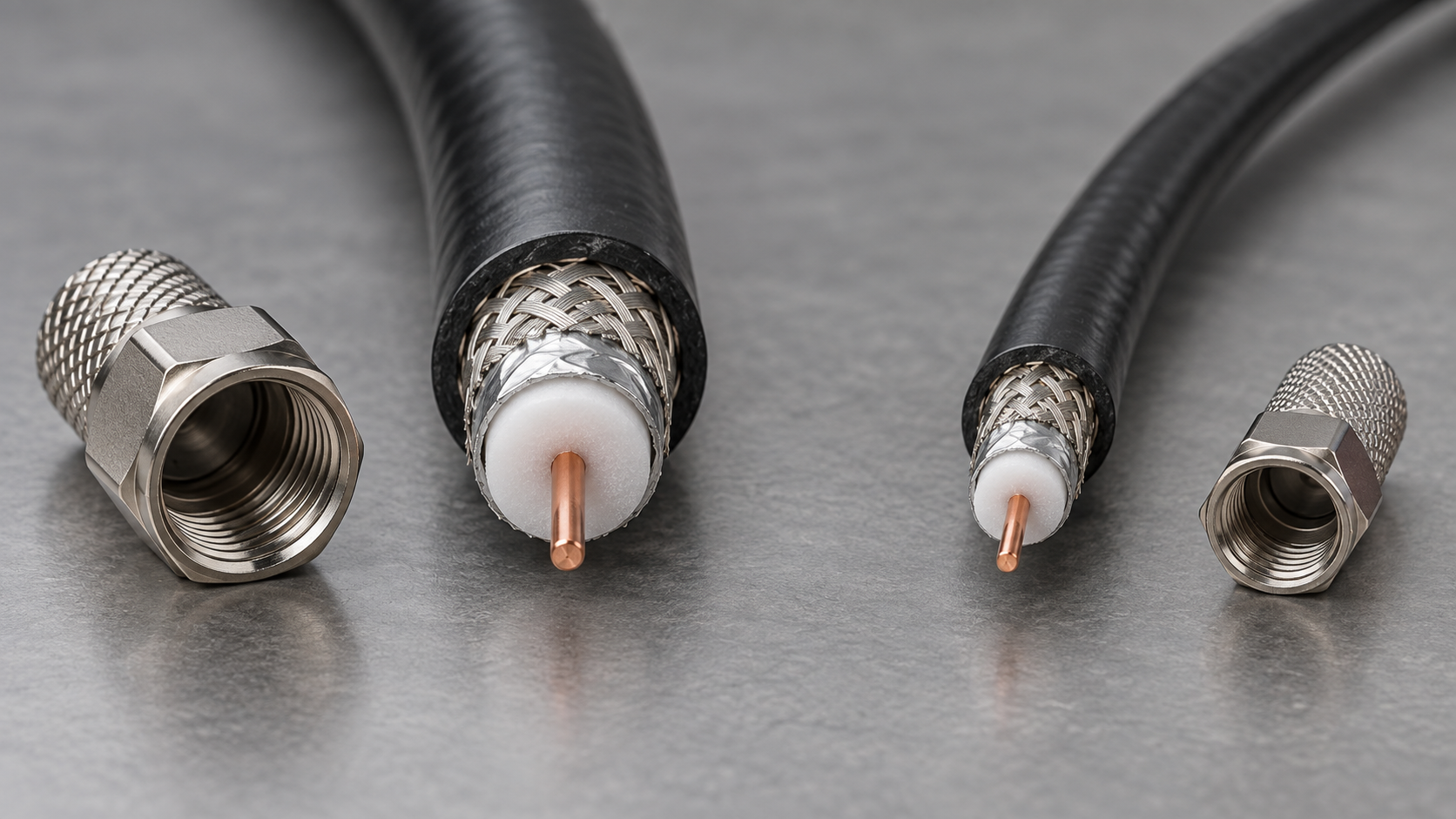

تفاوت کابل RG6 و RG59 چیست؟
| معیار | RG6 | RG59 |
|---|---|---|
| کاربرد رایج | تلویزیون، ماهواره، توزیع RF و مسیرهای نسبتاً بلندتر | ویدئوی باندپایه و مسیرهای کوتاه‌تر در تجهیزات سازگار |
| قطر و تضعیف | معمولاً قطورتر و با تضعیف کمتر در فرکانس‌های بالا | معمولاً باریک‌تر و با تضعیف بیشتر در فرکانس‌های بالا |
| انعطاف نصب | شعاع خمش بزرگ‌تر و عبور دشوارتر در فضای محدود | انعطاف‌پذیرتر برای بعضی مسیرهای کوتاه |
| کانکتور | کانکتور باید برای قطر دقیق همان RG6 انتخاب شود | کانکتور RG59 با ابعاد متناسب لازم است |
| تصمیم نهایی | بر پایهٔ دیتاشیت، فرکانس، طول و الزامات دستگاه؛ نه فقط نام خانواده | |
این جدول یک قاعدهٔ انتخاب است، نه جایگزین دیتاشیت. دو کابل با برچسب RG6 ممکن است به‌دلیل جنس هادی، تعداد لایه‌های شیلد و مواد دی‌الکتریک، تضعیف متفاوتی داشته باشند. برای مقایسهٔ واقعی، مقدار attenuation را در فرکانس نزدیک به کاربرد خود و برای طول یکسان بخوانید.
برای دوربین مداربسته RG6 بهتر است یا کابل شبکه؟
پاسخ به نوع دوربین و استاندارد انتقال بستگی دارد. دوربین آنالوگ یا HD-over-coax معمولاً به مسیر کواکسیال ۷۵ اهم و کانکتور BNC متناسب نیاز دارد. دوربین IP از اترنت روی زوج‌به‌هم‌تابیده استفاده می‌کند و RG6 جایگزین مستقیم کابل شبکه نیست. همچنین PoE به کابل و تجهیزات اترنت سازگار نیاز دارد؛ نمی‌توان صرفاً با تعویض کانکتور، RG6 را به کابل PoE تبدیل کرد.
اگر پروژه هنوز در مرحلهٔ انتخاب زیرساخت است، راهنمای انتخاب کابل شبکه برای دوربین مداربسته را کنار مشخصات دستگاه ضبط و دوربین بررسی کنید. در پروژه‌های ترکیبی نیز بهتر است مسیر ویدئو، تغذیه و شبکه از ابتدا روی نقشه مشخص باشند تا کابل نامتناسب خریداری نشود.
هنگام خرید کابل RG6 چه مشخصاتی را کنترل کنیم؟
- امپدانس و کاربرد اعلام‌شده: ورودی و خروجی تجهیزات باید با کابل و کانکتور هم‌امپدانس باشند. برای سامانه‌های رایج ویدئویی و RF، معمولاً زنجیرهٔ ۷۵ اهم استفاده می‌شود.
- جدول تضعیف: فروشنده یا سازنده باید افت را در چند فرکانس و طول مشخص اعلام کند. عدد یک فرکانس را به کل بازه تعمیم ندهید.
- جنس هادی: مس جامد، CCS یا گزینه‌های دیگر باید صریح نوشته شده باشد. انتخاب را با نیاز سیگنال و هرگونه تغذیهٔ هم‌زمان هماهنگ کنید.
- ساختار شیلد: تعداد فویل‌ها، تراکم بافت و جنس شیلد را بررسی کنید. عبارت‌هایی مانند «شیلد قوی» بدون مشخصات قابل مقایسه کافی نیستند.
- روکش و محیط: برای فضای باز، مقاومت UV و رطوبت؛ برای دفن، مجوز دفن مستقیم یا لولهٔ محافظ؛ و برای فضای داخلی، ریتینگ مناسب محل نصب لازم است.
- کانکتور سازگار: کانکتور F یا BNC باید با قطر روکش، دی‌الکتریک و هادی همان کابل سازگار باشد. کانکتور لق یا بیش‌ازحد تنگ اتصال قابل اعتماد نمی‌سازد.
- ردیابی محصول: نام سازنده، کد کالا، متراژ و نشانه‌گذاری روی کابل و بسته‌بندی را با پیش‌فاکتور تطبیق دهید.
راهنمای نصب کابل RG6 بدون افت غیرضروری
- طول مسیر، تعداد اتصالات و فرکانس کاری را پیش از خرید مشخص کنید و حاشیهٔ منطقی برای مسیر واقعی در نظر بگیرید.
- کابل را از کشش شدید، له‌شدن زیر بست و خمش تند دور نگه دارید. حداقل شعاع خمش باید از دیتاشیت همان محصول گرفته شود.
- برای لخت‌کردن از ابزار تنظیم‌شده استفاده کنید تا فویل، بافت و دی‌الکتریک آسیب نبینند. رشته‌های شیلد نباید با هادی مرکزی تماس پیدا کنند.

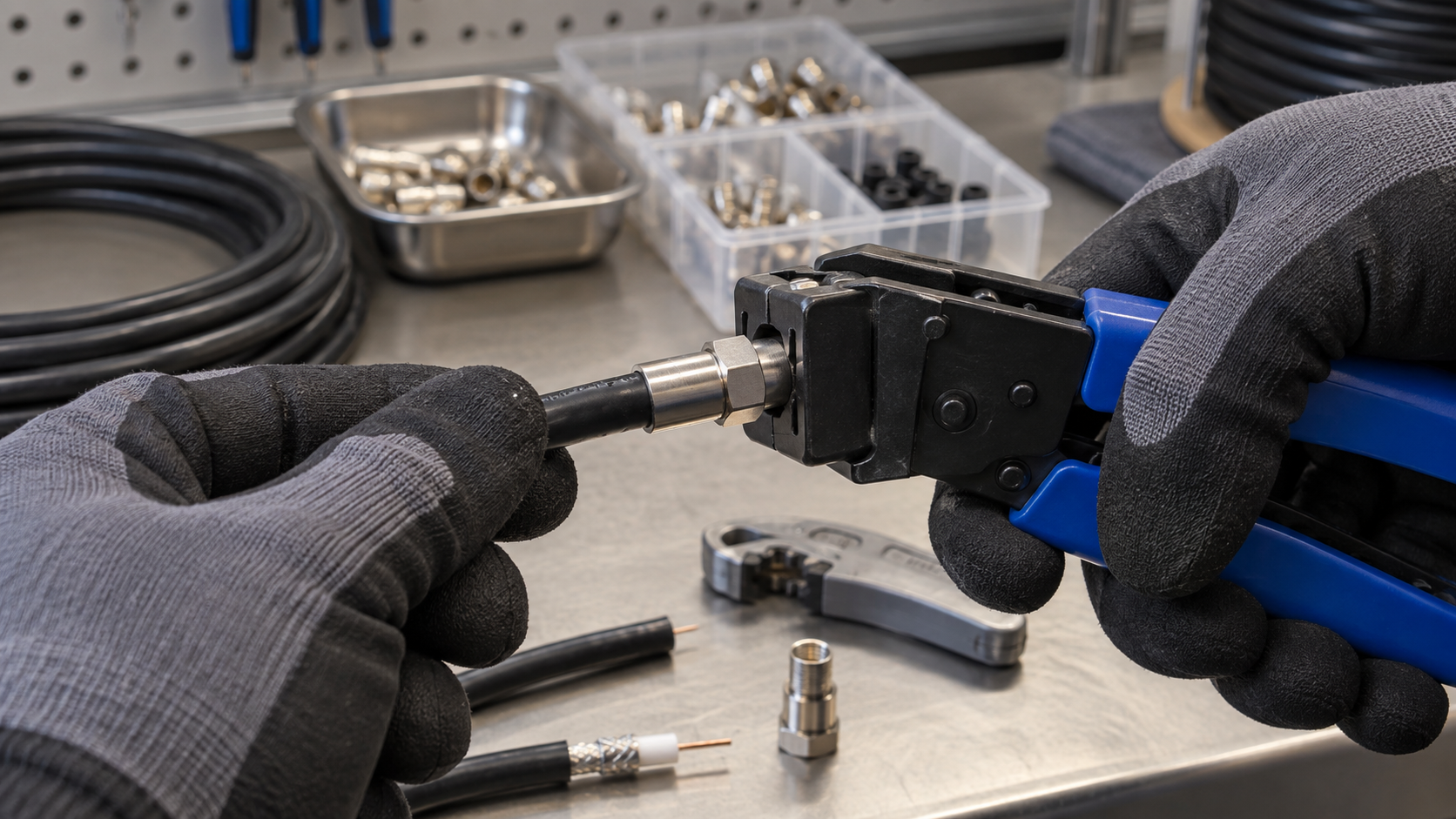

- کانکتور فشاری یا پرسی هم‌اندازه را با ابزار مناسب نصب کنید. بیرون‌زدگی هادی و آماده‌سازی لایه‌ها باید مطابق دستور کانکتور باشد.
- در فضای بیرونی، ورودی تجهیزات و اتصالات را با روش مورد تأیید سازنده در برابر آب‌بندی و خوردگی محافظت کنید.
- پس از نصب، پیوستگی هادی و شیلد، نبود اتصال کوتاه و سطح سیگنال در دو سر مسیر را اندازه‌گیری کنید. تست سادهٔ پیوستگی، کیفیت RF را به‌تنهایی تأیید نمی‌کند.
خطاهای رایج در انتخاب و اجرای RG6
- خرید فقط بر اساس ضخامت: قطر بیشتر الزاماً به معنی افت کمتر یا شیلد بهتر نیست.
- ترکیب ۵۰ و ۷۵ اهم: ناهماهنگی امپدانس می‌تواند بازتاب سیگنال ایجاد کند؛ همهٔ اجزای مسیر باید بررسی شوند.
- استفاده از کانکتور RG59 روی RG6: تفاوت ابعاد، اتصال مکانیکی و الکتریکی را ضعیف می‌کند.
- نادیده‌گرفتن فرکانس: افت کابل با افزایش فرکانس تغییر می‌کند؛ عدد تضعیف باید در فرکانس مرتبط خوانده شود.
- فرض یکسان‌بودن دوربین IP و کواکسیال: برای شناخت مرز این رسانه‌ها، مقالهٔ تفاوت کابل شبکه و کابل تلفن منطق ساختار زوجی را توضیح می‌دهد، اما مشخصات نهایی همیشه باید از سازندهٔ دستگاه گرفته شود.
جمع‌بندی: چه زمانی RG6 انتخاب مناسبی است؟
کابل RG6 زمانی انتخاب مناسبی است که تجهیزات به مسیر کواکسیال ۷۵ اهم نیاز دارند، تضعیف مدل انتخابی برای طول و فرکانس پروژه قابل قبول است و شیلد، روکش و کانکتور با محیط نصب سازگارند. نام RG6 نقطهٔ شروع مقایسه است؛ تصمیم حرفه‌ای با بررسی دیتاشیت، جنس هادی، جدول افت و اجرای صحیح کامل می‌شود. برای دوربین IP یا شبکهٔ اترنت، باید سراغ کابل شبکه و استاندارد مربوط رفت، نه تبدیل ظاهری RG6.
پرسش‌های متداول درباره کابل RG6
آیا همهٔ کابل‌های RG6 امپدانس ۷۵ اهم دارند؟
RG6 در کاربردهای رایج تلویزیونی و ویدئویی به‌صورت ۷۵ اهم شناخته می‌شود، اما مشخصات چاپ‌شده و دیتاشیت همان محصول مرجع نهایی است.
RG6 برای دوربین مداربسته مناسب است؟
برای دوربین و تجهیزات کواکسیال سازگار می‌تواند مناسب باشد. دوربین IP به کابل اترنت نیاز دارد و RG6 جایگزین مستقیم آن نیست.
کابل RG6 تمام مس بهتر است یا CCS؟
پاسخ به طول، فرکانس، شیوهٔ تغذیه و مشخصات دستگاه بستگی دارد. جنس هادی و مقاومت DC را از دیتاشیت بخوانید و صرفاً به رنگ سطح مقطع تکیه نکنید.
آیا می‌توان RG6 و RG59 را به هم وصل کرد؟
اتصال فیزیکی ممکن است، اما تغییر مشخصات کابل و کانکتور می‌تواند افت و بازتاب ایجاد کند. بهتر است مسیر بر اساس یک طراحی و قطعات هم‌خوان اجرا شود.
برای RG6 کانکتور F بهتر است یا BNC؟
نوع رابط را تجهیزات تعیین می‌کنند. مهم‌تر از نام کانکتور، امپدانس ۷۵ اهم، ابعاد سازگار با کابل و نصب صحیح آن است.
چطور کیفیت RG6 را بعد از نصب بررسی کنیم؟
پیوستگی و اتصال کوتاه را کنترل کنید و سپس سطح یا کیفیت سیگنال را با ابزار مناسب همان سامانه بسنجید. تست مولتی‌متر به‌تنهایی تضعیف RF را نشان نمی‌دهد.
