بودجه افت فیبر نوری چیست؟ آموزش محاسبه لینک نوری با مثال

پیش از خرید ماژول نوری یا تحویل یک مسیر فیبر، باید به یک پرسش ساده پاسخ داد: نوری که از فرستنده خارج می‌شود، پس از عبور از کابل، کانکتورها و فیوژن‌ها با توان کافی به گیرنده می‌رسد؟ «بودجه افت فیبر نوری» همین پرسش را به عدد تبدیل می‌کند. این محاسبه هم در طراحی جلوی انتخاب اشتباه تجهیزات را می‌گیرد و هم پس از نصب، مرجعی برای مقایسه نتیجه تست است.

برای رسیدن به پاسخ، باید اول دو اصطلاح نزدیک اما متفاوت را از هم جدا کنیم؛ بعد فرمول را روی یک لینک واقعی به کار ببریم و ببینیم چه زمانی OLTS، پاورمتر یا OTDR به کار می‌آید. اگر با ساختار کابل و تفاوت فیبر تک‌حالته و چندحالته آشنا نیستید، مطالعه راهنمای کابل فیبر نوری چیست پیش از ادامه مفید است.

بودجه توان و بودجه افت یک چیز نیستند

این دو عبارت در گفت‌وگوی روزمره گاهی به جای هم استفاده می‌شوند، اما در طراحی دقیق باید جدا بمانند. بودجه توان یا Power Budget حد تحمل تجهیزات اکتیو لینک را نشان می‌دهد. آن را معمولاً از اختلاف حداقل توان خروجی فرستنده و حساسیت گیرنده به دست می‌آوریم. در مقابل، بودجه افت یا Loss Budget برآورد مجموع تلفات مسیر پسیو است: خود فیبر، اتصال‌های جفت‌شده، فیوژن‌ها، اسپلیترها و هر قطعه‌ای که سر راه نور قرار دارد.

در عمل، بودجه توان می‌گوید لینک حداکثر چه مقدار افت را تحمل می‌کند؛ بودجه افت می‌گوید مسیر طراحی‌شده احتمالاً چقدر افت خواهد داشت. لینک زمانی حاشیه امن دارد که افت برآوردی مسیر، همراه با حاشیه طراحی، از ظرفیت قابل تحمل فرستنده و گیرنده کمتر باشد.

چه مؤلفه‌هایی وارد محاسبه می‌شوند؟

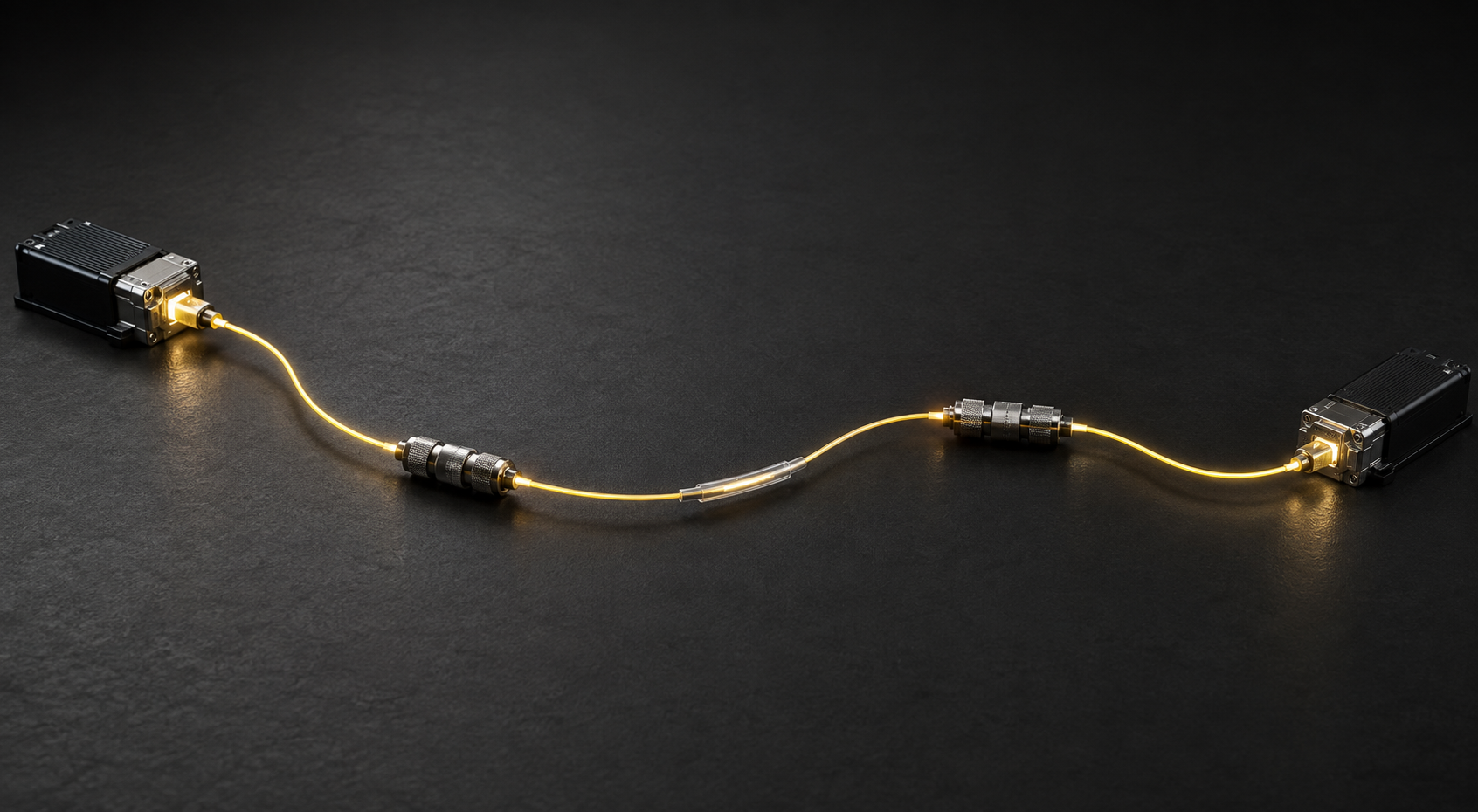

فرمول فقط وقتی مفید است که نقشه مسیر دقیق باشد. طول واقعی کابل را از مسیر اجراشده بگیرید، نه فاصله مستقیم دو رک. سپس همه نقاط اتصال و جوش را بشمارید؛ دو آداپتور در دو پچ‌پنل یعنی دو اتصال جفت‌شده، نه چهار «کانکتور مستقل». اگر اسپلیتر، WDM، تضعیف‌کننده یا کوپلر در مسیر است، افت درج‌شده در دیتاشیت همان قطعه نیز باید جداگانه ثبت شود.

• افت فیبر: طول مسیر بر حسب کیلومتر × ضریب تضعیف کابل در طول موج کاری.
• افت اتصال: تعداد اتصال‌های جفت‌شده × افت مجاز هر اتصال.
• افت فیوژن: تعداد جوش‌ها × افت مجاز یا برآوردی هر جوش.
• افت تجهیزات پسیو: مجموع افت اسپلیتر، کوپلر، فیلتر و سایر اجزای مسیر.
• حاشیه مهندسی: فضایی برای تغییرات دما، تعمیرات آینده، آلودگی تدریجی، تفاوت قطعات و عدم قطعیت اندازه‌گیری.

عددهای تضعیف را از دیتاشیت کابل، ماژول و قطعات همان پروژه بردارید. استفاده از یک عدد ثابت اینترنتی برای همه لینک‌ها خطاست؛ ضریب افت با نوع فیبر و طول موج تغییر می‌کند و توان فرستنده یا حساسیت گیرنده نیز بین مدل‌های مختلف یکسان نیست.

فرمول بودجه افت فیبر نوری

برای یک مسیر ساده می‌توان نوشت:

افت مسیر = (طول فیبر × افت هر کیلومتر) + (تعداد اتصال × افت هر اتصال) + (تعداد فیوژن × افت هر فیوژن) + افت اجزای پسیو

سپس حاشیه مهندسی را به افت مسیر اضافه می‌کنیم. در سمت تجهیزات نیز رابطه پایه چنین است:

بودجه توان قابل استفاده = حداقل توان خروجی فرستنده − حساسیت گیرنده

چون توان نوری معمولاً با dBm و اختلاف یا افت با dB بیان می‌شود، علامت‌ها ممکن است در نگاه اول گیج‌کننده باشند. فرض کنید حداقل خروجی فرستنده منفی ۳ dBm و حساسیت گیرنده منفی ۱۸ dBm است؛ اختلاف آن‌ها ۱۵ dB خواهد بود. برای تصمیم نهایی، افت مسیر به‌اضافه حاشیه باید کمتر از این ۱۵ dB باشد. مشخصات «حداقل» و «حداکثر» دیتاشیت را جابه‌جا نکنید.

مثال محاسبه برای یک لینک تک‌حالته

یک مسیر فرضی اما متعارف بین دو ساختمان را در نظر بگیریم: ۲٫۴ کیلومتر فیبر تک‌حالته، چهار اتصال جفت‌شده در پچ‌پنل‌ها، شش فیوژن و بدون اسپلیتر. برای آموزش، فرض می‌کنیم دیتاشیت پروژه در طول موج کاری، افت کابل را ۰٫۳۵ dB/km، افت مجاز هر اتصال را ۰٫۵ dB و افت هر فیوژن را ۰٫۱ dB اعلام کرده است. این عددها نمونه محاسباتی‌اند و جای مشخصات سازنده را نمی‌گیرند.

اگر بودجه توان ماژول‌های دو سر لینک ۱۰ dB باشد، این طراحی روی کاغذ ۳٫۵۶ dB فاصله تا حد نهایی دارد. این فاصله به معنی تضمین کارکرد نیست؛ سازگاری طول موج، نوع فیبر، برد و پروتکل ماژول‌ها نیز باید بررسی شود. اما اگر همین مسیر یک اسپلیتر با افت بالا داشته باشد، نتیجه می‌تواند کاملاً عوض شود.

حاشیه اطمینان را چگونه انتخاب کنیم؟

حاشیه مهندسی عدد تزئینی نیست. پروژه‌ای که امروز دقیقاً لب مرز کار می‌کند، پس از یک تعمیر، افزودن پچ‌پنل یا آلوده‌شدن کانکتور ممکن است ناپایدار شود. از سوی دیگر، افزودن حاشیه بی‌دلیل و بسیار بزرگ نیز ممکن است تجهیزات گران‌تر از نیاز را تحمیل کند.

برای تعیین حاشیه، عمر مورد انتظار شبکه، محیط نصب، تعداد دفعات باز و بسته شدن کانکتورها، احتمال توسعه و عدم قطعیت داده‌ها را در نظر بگیرید. در لینک داخل یک رک کنترل‌شده، شرایط با مسیر بیرونی دارای چند مفصل و برنامه توسعه یکسان نیست. عدد نهایی باید در سند طراحی ثبت شود تا تکنسین تست بداند معیار پذیرش از کجا آمده است.

از محاسبه تا تست تحویل لینک

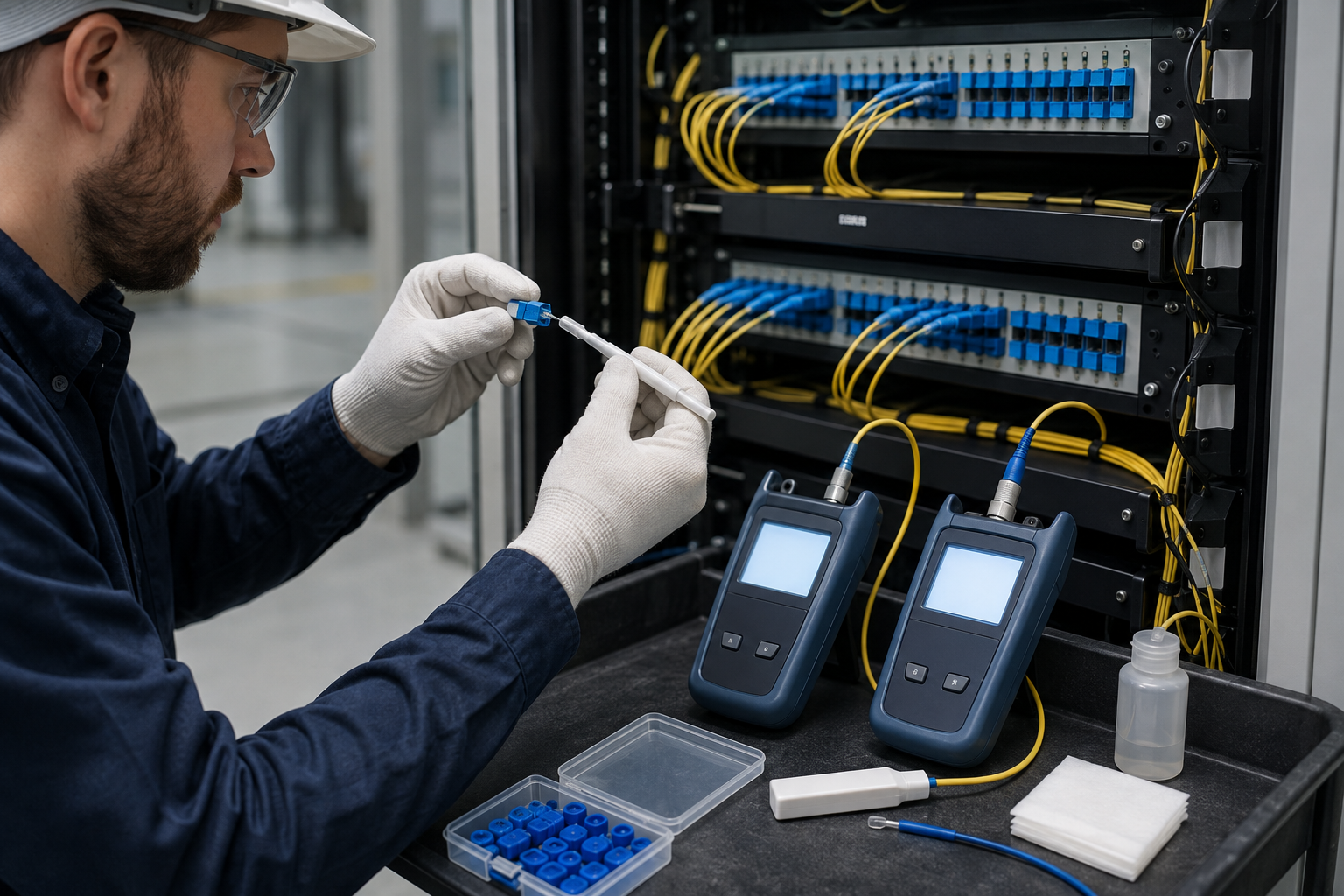

محاسبه، جای اندازه‌گیری را نمی‌گیرد. پس از نصب، افت انتها‌به‌انتها باید با منبع نور و پاورمتر یا دستگاه OLTS در طول موج مناسب سنجیده شود. FOA در راهنمای آزمون فیبر نوری، تست افت درج‌شده با منبع نور و پاورمتر را آزمون اصلی پذیرش کابل‌کشی معرفی می‌کند. مرجع‌گیری دستگاه، کابل‌های مرجع مناسب و تمیزی سطح کانکتور مستقیماً بر اعتبار نتیجه اثر دارند.

راهنمای داخلی تست فلوک فیبر نوری تفاوت آزمون سطح اول با تحلیل OTDR را توضیح می‌دهد. مرز کاربرد ابزارها روشن است: OLTS یا LSPM افت کل مسیر را می‌سنجد؛ OTDR نشان می‌دهد افت غیرعادی در چه فاصله‌ای و احتمالاً در کدام اتصال، فیوژن یا خمیدگی رخ داده است. بنابراین OTDR برای مکان‌یابی عیب بسیار مفید است، اما عدد آن را نباید بدون توجه به روش و جهت تست جایگزین آزمون افت انتها‌به‌انتها کرد.

چرا یک لینک با بودجه مناسب باز هم بالا نمی‌آید؟

قبولی روی کاغذ فقط بخش نوری مسیر را پوشش می‌دهد. نخست بررسی کنید فرستنده و گیرنده از نظر طول موج، نوع فیبر و استاندارد ارتباطی با هم سازگارند. سپس قطبیت دو رشته رفت و برگشت، نوع کانکتور و تمیزی سطح آن را کنترل کنید. در لینک‌های کوتاه و فرستنده‌های پرقدرت، توان بیش از حد نیز می‌تواند گیرنده را از محدوده کاری خارج کند؛ پس فقط حساسیت حداقل مهم نیست و حداکثر توان ورودی مجاز گیرنده هم باید از دیتاشیت خوانده شود.

خمیدگی تند، کانکتور آلوده یا فیوژن ضعیف نیز ممکن است نتیجه محاسبه را بی‌اثر کند. در انتخاب بستر، نوع کابل باید با محیط و مسیر نصب هماهنگ باشد؛ راهنمای انتخاب و نصب کابل فیبر نوری نقطه شروع مناسبی برای این تصمیم است. همچنین اگر مسئله شما کمبود ظرفیت است نه افت توان، مقاله پهنای باند فیبر نوری مرز میان ظرفیت کابل و محدودیت تجهیزات اکتیو را روشن می‌کند.

خطاهای رایج در برگه محاسبات

• استفاده از فاصله هوایی به جای طول واقعی کابل، ذخیره حلقه‌ها و پچ‌کوردها.
• فراموش کردن اتصال‌های دو سر پچ‌پنل یا شمردن اشتباه کانکتور و اتصال جفت‌شده.
• محاسبه با تضعیف یک طول موج و تست در طول موجی دیگر.
• قرار دادن عدد میانگین تبلیغاتی به جای حد محافظه‌کارانه دیتاشیت پروژه.
• نادیده گرفتن افت اسپلیتر یا سایر قطعات پسیو.
• مقایسه مستقیم dBm با dB؛ اولی توان مطلق و دومی نسبت یا افت است.
• حذف حاشیه توسعه و سپس افزودن اتصال جدید بدون محاسبه دوباره.

یک برگه خوب باید علاوه بر نتیجه نهایی، منبع هر عدد، نسخه دیتاشیت، طول موج، تاریخ تست و شناسه هر رشته را هم نگه دارد. این جزئیات هنگام عیب‌یابی از خود عدد مجموع ارزشمندتر می‌شوند.

پرسش‌های متداول

آیا بودجه افت همان عدد PASS/FAIL دستگاه است؟

نه لزوماً. دستگاه بر اساس حد تنظیم‌شده و استاندارد انتخابی نتیجه می‌دهد. باید مطمئن شوید نوع فیبر، طول موج، روش مرجع‌گیری و حد پذیرش دستگاه با طراحی پروژه یکی است.

برای محاسبه از مقدار واقعی فیوژن استفاده کنیم یا مقدار مجاز؟

در مرحله طراحی، مقدار محافظه‌کارانه و مستند در استاندارد پروژه یا دیتاشیت را وارد کنید. پس از اجرا، نتیجه واقعی تست برای ارزیابی کیفیت به کار می‌رود. عدد نمایش‌داده‌شده روی دستگاه فیوژن به‌تنهایی جای تست لینک را نمی‌گیرد.

آیا می‌توان بدون OTDR لینک را تحویل داد؟

برای سنجش افت کل، منبع نور و پاورمتر یا OLTS ابزار پایه است. نیاز به OTDR به مشخصات قرارداد، طول و پیچیدگی مسیر و ضرورت مکان‌یابی رویدادها بستگی دارد. در مسیرهای طولانی با جوش‌های میانی، رد OTDR سند عیب‌یابی مهمی فراهم می‌کند.

اگر افت اندازه‌گیری‌شده از محاسبه کمتر بود، مشکلی وجود دارد؟

ممکن است قطعات بهتر از حدود محافظه‌کارانه عمل کرده باشند، اما افت منفی یا نتیجه غیرعادی می‌تواند نشانه مرجع‌گیری نادرست باشد. روش تست، کابل‌های مرجع، تمیزی و جهت اندازه‌گیری را دوباره کنترل کنید.

جمع‌بندی: قبل از اجرا عددها را روی یک خط بیاورید

بودجه افت فیبر نوری محاسبه‌ای کوتاه است که می‌تواند از یک انتخاب پرهزینه جلوگیری کند: مسیر پسیو را جزءبه‌جزء جمع کنید، حاشیه‌ای متناسب با واقعیت پروژه بیفزایید و نتیجه را با بودجه توان و محدوده کامل گیرنده مقایسه کنید. بعد از نصب نیز همان برگه را کنار نتیجه OLTS و در صورت نیاز OTDR بگذارید. گام بعدی عملی این است که نقشه مسیر، دیتاشیت تجهیزات و تعداد اتصال‌ها را در یک جدول ثبت کنید؛ اگر عددها با هم سازگار نیستند، اصلاح طراحی پیش از کابل‌کشی بسیار کم‌هزینه‌تر از عیب‌یابی پس از تحویل خواهد بود.
