رنگ بندی سوکت شبکه برای دوربین به صورت استاندارد چیست؟

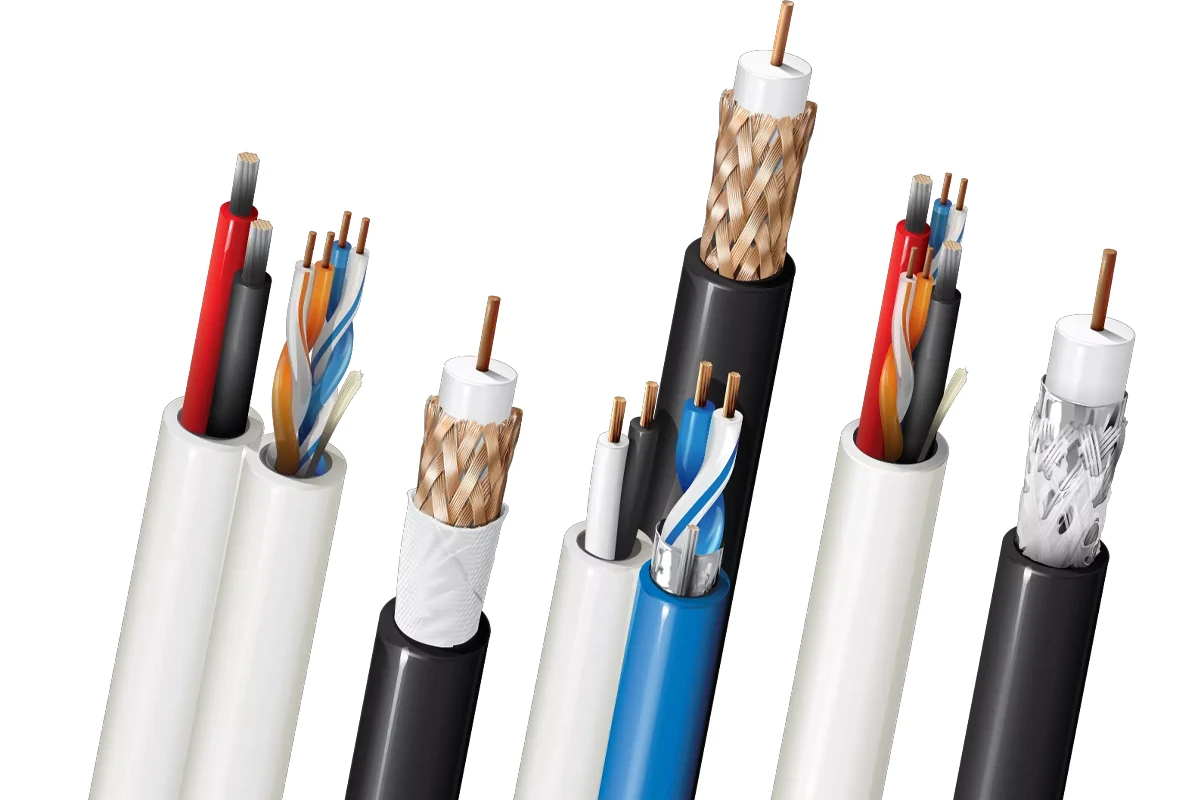

«راهنمای بهترین کابل شبکه برای دوربین مدار بسته»

رنگ بندی سوکت شبکه برای دوربین چقدر اهمیت دارد؟

کابل‌های زوج به هم تابیده (Twisted Pair) که در پروژه‌های نظارتی استفاده می‌شوند، دارای هشت رشته سیم با رنگ‌های متفاوت هستند. این سیم‌ها دو به دو به هم تابیده شده‌اند تا میدان‌های الکترومغناطیسی یکدیگر را خنثی کرده و از ایجاد نویز جلوگیری کنند. زمانی که رنگ بندی سوکت شبکه برای دوربین به درستی رعایت نشود، این خاصیت فیزیکی از بین می‌رود و پدیده‌ای مخرب به نام «هم‌شنوایی» رخ می‌دهد.

در دوربین‌های تحت شبکه، ما با ارسال مداوم بسته‌های داده حاوی ویدیوهای باکیفیت روبرو هستیم. این حجم از اطلاعات نیازمند پهنای باند ثابت است. اجرای صحیح رنگ بندی سوکت شبکه برای دوربین تضمین می‌کند که سیگنال‌های ارسالی بدون تغییر شکل و در کمترین زمان ممکن به دستگاه ضبط‌کننده (NVR) یا سوئیچ برسند. علاوه بر این، در سیستم‌های مدرن، برق دوربین نیز از طریق همین سیم‌ها تأمین می‌شود؛ بنابراین هرگونه جابجایی غیرمجاز در رنگ‌ها می‌تواند به سوختن برد الکترونیکی دوربین منجر شود.

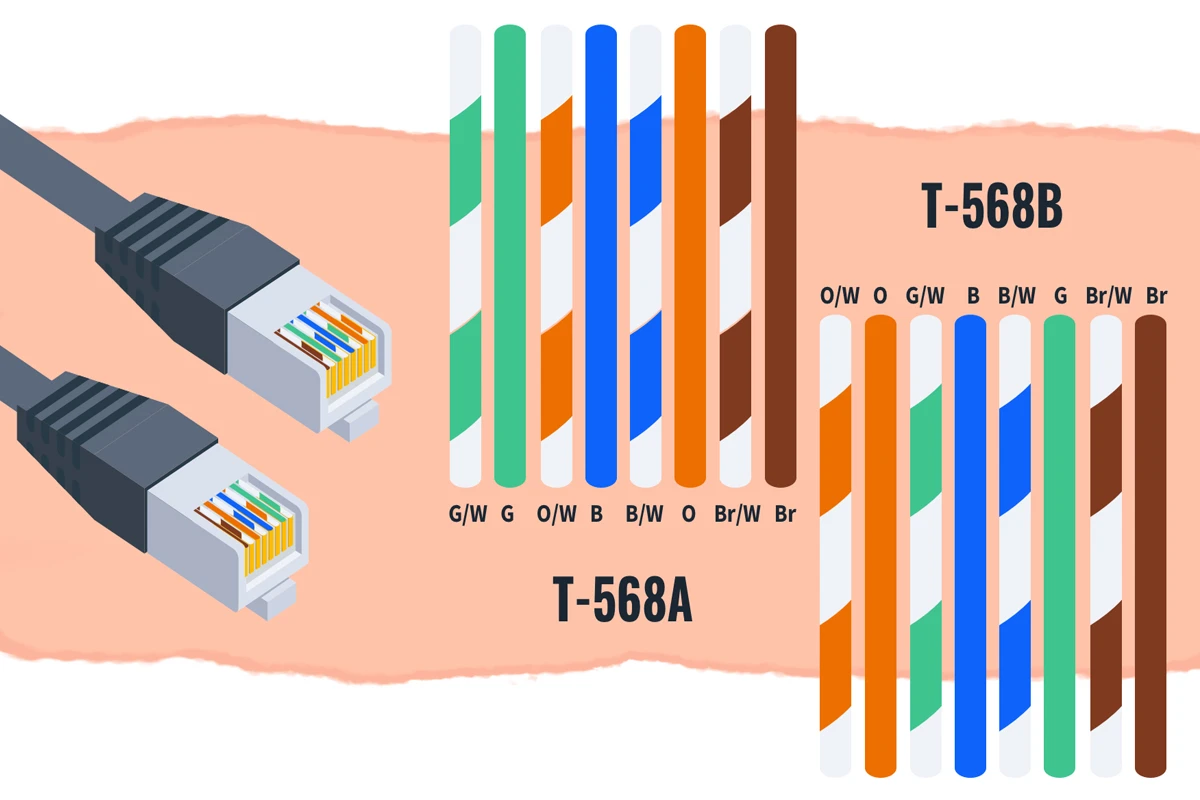

استانداردهای جهانی رنگ‌بندی سوکت شبکه: T568A یا T568B؟

در صنعت ارتباطات، دو استاندارد بین‌المللی برای چیدمان پین‌های کانکتور RJ45 تعریف شده است. این دو استاندارد از نظر فنی عملکرد مشابهی دارند، اما تفاوت آن‌ها در جایگاه زوج سیم‌های سبز و نارنجی است.

استاندارد T568A در گذشته و بیشتر برای سیستم‌های مخابراتی قدیمی‌تر کاربرد داشت، اما امروزه استاندارد T568B به عنوان زبان مشترک شبکه‌های کامپیوتری و سیستم‌های نظارت تصویری در سراسر جهان شناخته می‌شود. بنابراین اگر قصد دارید یک شبکه یکپارچه و اصولی داشته باشید، بهترین رنگ بندی سوکت شبکه برای دوربین استفاده از استاندارد T568B است.

آرایش پین‌ها در استاندارد T568B

برای اینکه رنگ بندی سوکت شبکه برای دوربین را به شکل دقیق اجرا کنید، باید سوکت را در حالی که ضامن آن به سمت پایین و پین‌های فلزی به سمت شماست نگه دارید و سیم‌ها را از چپ به راست مطابق جدول زیر مرتب کنید:

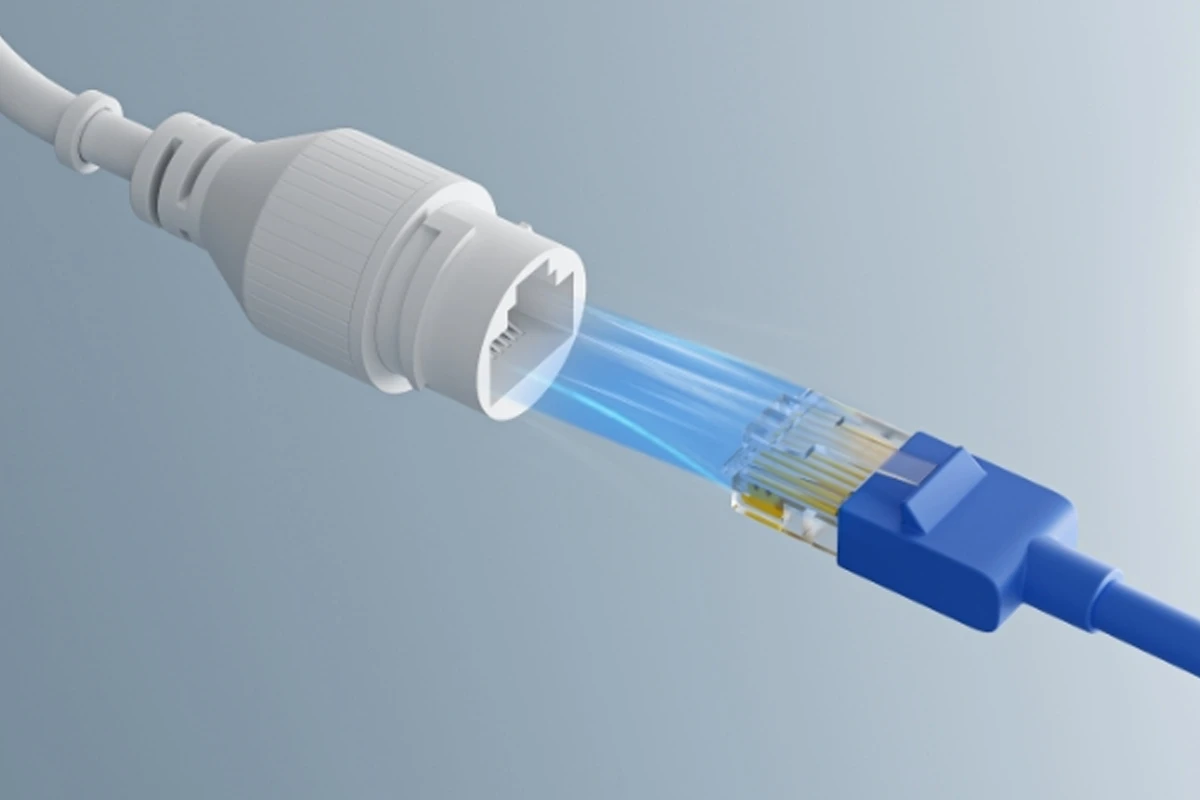

نقش POE در رنگ بندی سوکت شبکه برای دوربین

یکی از بزرگترین مزیت‌های دوربین‌های IP، پشتیبانی از فناوری PoE یا تأمین برق روی بستر شبکه است. این قابلیت باعث می‌شود تا نیازی به کابل‌کشی مجزا برای آداپتورها نداشته باشید. اما ارتباط این موضوع با رنگ بندی سوکت شبکه برای دوربین چیست؟

در استانداردهای رایج تأمین انرژی، برق مستقیم روی همان رشته سیم‌هایی که وظیفه انتقال دیتا را دارند، یا روی زوج سیم‌های آزاد سوار می‌شود. به عنوان مثال، در کابل‌کشی دوربین‌ها معمولاً زوج سیم‌های آبی و قهوه‌ای وظیفه انتقال جریان الکتریکی را بر عهده می‌گیرند. اگر رنگ بندی سوکت شبکه برای دوربین به صورت سلیقه‌ای و خارج از استاندارد انجام شود، ممکن است جریان برق با ولتاژ بالا به پین‌های حساس انتقال داده متصل گردد. این اشتباه مهلک به سرعت پورت شبکه دوربین یا دستگاه سوئیچ مرکزی را از کار می‌اندازد. درک دقیق رنگ بندی سوکت شبکه برای دوربین در بستر فناوری PoE، خط قرمز امنیت فیزیکی تجهیزات شماست.

اشتباهات رایج در سوکت زدن کابل دوربین مداربسته

متأسفانه بسیاری از نصاب‌ها، اصول رنگ بندی سوکت شبکه برای دوربین را نادیده گرفته و دو سر کابل را صرفاً شبیه به هم به صورت غیراستاندارد پانچ می‌کنند. این کار در فواصل کوتاه ممکن است جواب دهد، اما در متراژهای استاندارد شبکه (تا ۹۰ متر) باعث افت شدید فریم‌های تصویر و پرش ویدیو می‌شود.

از دیگر خطاهای رایج، باز کردن بیش از حد تاب سیم‌ها قبل از ورود به سوکت است. این کار مقاومت کابل در برابر امواج محیط را از بین می‌برد. استفاده از کانکتورها و کابل‌های باکیفیت نیز شرط اساسی موفقیت است. استفاده از تجهیزات پسیو تأیید شده، پیش‌نیاز اصلی یک سیستم نظارتی بدون قطعی است. تجهیزات بی‌کیفیت حتی اگر با بهترین رنگ بندی سوکت شبکه برای دوربین نیز سوکت زده شوند، در طول زمان دچار فرسایش شده و شبکه را مختل می‌کنند.

تأثیر استفاده از کابل‌های تمام مس در ثبات سیستم‌های نظارتی

هنگامی که در حال پیاده‌سازی زیرساخت برای دوربین‌های مداربسته هستید، اجرای صحیح رنگ بندی سوکت شبکه برای دوربین تنها یک بخش از پازل پایداری سیستم است؛ بخش مهم‌تر، جنس هادی کابل‌های ارتباطی است. انتقال هم‌زمان داده‌های حجیم تصویری و جریان برق در فواصل طولانی، نیازمند کابلی با کمترین میزان مقاومت الکتریکی است. کابل‌های تمام مس به طور اختصاصی برای همین منظور طراحی شده‌اند. برخلاف کابل‌های ترکیبی با مغزی آلومینیوم، کابل‌های تمام مس دچار افت ولتاژ در مسیرهای طولانی نمی‌شوند. افت ولتاژ در دوربین‌های دارای قابلیت دید در شب بسیار حیاتی است؛ زیرا روشن شدن LEDهای مادون قرمز به جریان برق پایدار نیاز دارد.

اگر مقاومت کابل بالا باشد، دوربین در طول شب خاموش شده یا تصویر آن تاریک می‌گردد. بنابراین، ترکیب یک کابل تمام مس استاندارد در کنار رعایت دقیق رنگ بندی سوکت شبکه برای دوربین، تضمین‌کننده تصویری شفاف و پیوسته در تمامی ساعات شبانه‌روز خواهد بود. سرمایه‌گذاری روی بستر انتقال داده، در واقع محافظت از هزینه‌های کلانی است که برای خرید سیستم‌های پردازشی قدرتمند دوربین انجام داده‌اید.

انتخاب تجهیزات پسیو استاندارد برای جلوگیری از افت سیگنال

برای داشتن ارتباط امن و بدون وقفه، آگاهی از رنگ بندی سوکت شبکه برای دوربین باید با انتخاب هوشمندانه قطعات پسیو همراه باشد. قطعات پسیو شبکه مانند کیستون‌ها، پچ‌کوردهای کارخانه‌ای و سوکت‌های RJ45، نقاط اتصال فیزیکی سیستم شما هستند. در صورتی که پین‌های داخلی یک سوکت از ضخامت آلیاژ طلای کافی برخوردار نباشند، در محیط‌های مرطوب یا صنعتی به سرعت اکسید شده و لایه‌ای عایق ایجاد می‌کنند. این پدیده باعث ایجاد مقاومت تماسی بالا و در نتیجه قطع و وصل شدن تصویر دوربین می‌شود.

اگر از بهترین کابل استفاده کنید اما سوکت شما نامرغوب باشد، پهنای باند کل لینک به شدت کاهش می‌یابد. به عبارت دیگر، دقت در رنگ بندی سوکت شبکه برای دوربین زمانی ارزش واقعی خود را نشان می‌دهد که پین‌های فلزی سوکت بتوانند با رشته‌های سیم، یک اتصال مکانیکی و الکتریکی بی‌نقص برقرار کنند. هم‌افزایی دانش فنی نصب و کیفیت متریال، معماری یک شبکه بی‌نقص را می‌سازد.

راهنمای اجرای صحیح رنگ بندی سوکت شبکه برای دوربین

برای اینکه رنگ بندی سوکت شبکه برای دوربین را به صورت کاملاً حرفه‌ای و بدون خطا اجرا کنید، مراحل زیر را با دقت دنبال نمایید:

• لخت کردن روکش کابل: به کمک ابزار مخصوص، حدود ۲ تا ۳ سانتی‌متر از روکش بیرونی کابل را به آرامی جدا کنید تا به زوج سیم‌ها برسید. مراقب باشید که به روکش نازک سیم‌های داخلی آسیبی وارد نشود.
• مرتب‌سازی و باز کردن تاب سیم‌ها: زوج‌ها را از یکدیگر جدا کرده و تاب آن‌ها را فقط به اندازه‌ای که برای ورود به سوکت نیاز است باز کنید. سیم‌ها را به طور کامل صاف نمایید.
• چیدمان رنگ‌ها: بر اساس استاندارد T568B، سیم‌ها را از چپ به راست مرتب کنید.
• برش هم‌سطح: با استفاده از تیغه آچار شبکه، سیم‌ها را به صورت کاملاً خط‌کشی شده و هم‌سطح ببرید تا طولی حدود ۱.۳ سانتی‌متر از آن‌ها باقی بماند.
• پانچ کردن: سیم‌ها را به آرامی وارد کانکتور RJ45 کنید تا جایی که نوک مسی تمام سیم‌ها به انتهای سوکت بچسبد. سپس با آچار مخصوص، آن را محکم پرس کنید.

با رعایت استانداردهای ذکر شده، نه تنها کیفیت و وضوح تصاویر نظارتی خود را تضمین می‌کنید، بلکه طول عمر سخت‌افزاری تجهیزات شبکه‌تان را نیز به حداکثر خواهید رساند. اگر سیستم نظارتی شما با افت کیفیت یا قطعی‌های پی‌درپی مواجه است، پیشنهاد می‌کنیم در اولین فرصت، زیرساخت ارتباطی و سوکت‌های شبکه خود را مورد بازبینی تخصصی قرار دهید.

پرسش‌های متداول

۱. آیا می‌توان از استاندارد T568A برای نصب دوربین مداربسته تحت شبکه استفاده کرد؟

از نظر فنی بله، به شرطی که هر دو سر کابل دقیقاً با همان استاندارد سوکت زده شوند. با این حال، بهترین رنگ بندی استفاده از استاندارد یکپارچه T568B است.

۲. اگر رنگ بندی سوکت شبکه برای دوربین اشتباه باشد چه رخ می‌دهد؟

اگر چیدمان دو سر کابل متفاوت باشد، ارتباط برقرار نمی‌شود. اگر چیدمان یکسان اما غیراستاندارد باشد، خاصیت ضد نویز کابل از بین رفته و شاهد پرش تصویر، تاخیر بالای شبکه و در صورت استفاده از PoE، با خطر سوختگی پورت دوربین مواجه خواهید شد.

۳. تفاوت کابل کراس و مستقیم در اتصال دوربین چیست؟

برای اتصال دوربین به سوئیچ شبکه یا دستگاه ضبط‌کننده، کابل باید از نوع مستقیم باشد؛ یعنی رنگ‌بندی هر دو سر کابل باید دقیقاً مشابه هم باشد. کابل‌های کراس کاربرد بسیار محدودی داشته و صرفاً برای اتصال مستقیم دو کامپیوتر به یکدیگر بدون واسطه استفاده می‌شدند.
