شبکههای فیبر نوری، ستون فقرات اینترنت و دیتاسنترهای مدرن هستند. اما برخلاف کابلهای مسی که با یک اتصال ساده الکتریکی ممکن است کار کنند، فیبر نوری دنیای متفاوتی دارد. یک ذره غبار میکروسکوپی، یک خمیدگی نامحسوس یا یک جوش بیکیفیت میتواند سیگنال نوری را به کلی نابود کند. اینجاست که مهندسان و تکنسینهای شبکه به سراغ دقیقترین استاندارد ارزیابی جهان میروند: تست فلوک فیبر نوری.
اما واقعاً تست فلوک فیبر نوری چیست؟ آیا صرفاً یک بررسی ساده است یا فرآیندی پیچیده برای تضمین بقای شبکه؟ درک عمیق این آزمون نه تنها تضمینکننده کیفیت پروژه است، بلکه سرمایهگذاری آنها را در برابر خرابیهای آینده بیمه میکند. در این مقاله، لایههای فنی این فرآیند را بررسی کرده و برای اجرای آن راهنمایی ارائه میدهیم.
«تست فلوک کابل شبکه چیست و چگونه انجام میشود؟»
تست فلوک فیبر نوری چیست؟

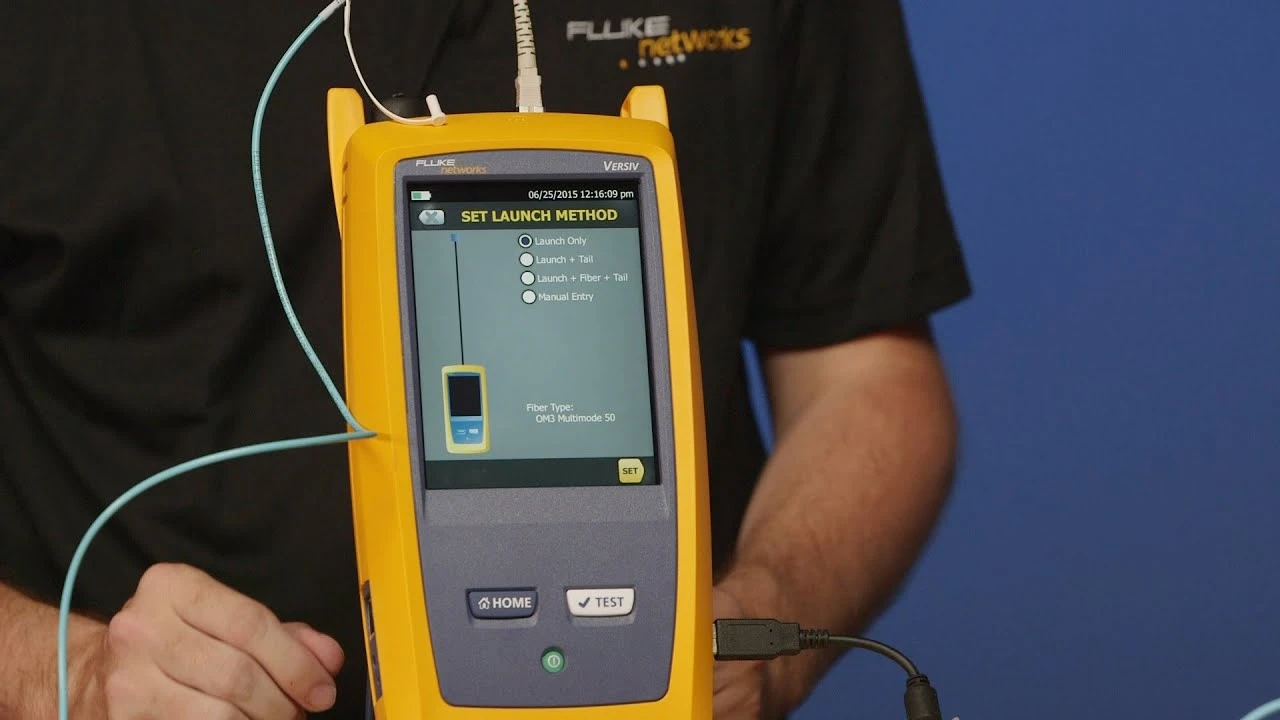

زمانی که از تست فلوک فیبر نوری صحبت میکنیم، منظورمان استفاده از تجهیزات آنالیزگر کمپانی «فلوک نتورکس» (Fluke Networks) برای سنجش سلامت و کارایی لینکهای نوری است. این تست فراتر از اطمینان از وصل بودن کابل است؛ این آزمون به ما میگوید که نور با چه کیفیتی، چه قدرتی و با چه میزان افتی به مقصد میرسد.
در واقع، تست فلوک فیبر نوری استانداردی طلایی است که مشخصات فیزیکی کابل (مانند طول، افت سیگنال و بازتاب) را با استانداردهای جهانی (مانند ISO/IEC و TIA) مقایسه میکند. این تست مشخص میکند که آیا زیرساخت پیادهسازیشده توانایی پشتیبانی از اپلیکیشنهای حساس و پرسرعت (مثل 10G، 40G یا 100G) را دارد یا خیر. بدون این تست، شبکه مانند جعبهای سربسته است که هر لحظه ممکن است عملکرد آن متوقف شود.
چرا فیبر نوری نیاز به تست دقیق دارد؟
فیبر نوری بر اساس فیزیک «بازتاب داخلی کلی» کار میکند. نور باید در هسته شیشهای حرکت کند و به مقصد برسد. اما عوامل متعددی میتوانند این سفر را مختل کنند. تست فلوک فیبر نوری برای شناسایی سه دشمن اصلی طراحی شده:
- تضعیف یا افت سیگنال: نور در طول مسیر به طور طبیعی ضعیف میشود، اما اتصالات کثیف یا فیوژنهای بد، این افت را غیرمجاز میکنند.
- تلفات بازگشتی: گاهی نور به جای رفتن به جلو، به سمت منبع برمیگردد (معمولاً به دلیل کانکتورهای کثیف). این پدیده میتواند به فرستندههای لیزری آسیب بزند.
- رویدادهای فیزیکی: شکستگی، خمیدگی بیش از حد و نقاط جوش نامناسب.
اجرای این تست در زمان تحویل پروژه، تنها راه گریز از هزینههای سرسامآور عیبیابی در آینده است.
سطوح مختلف تست فلوک فیبر نوری: Tier 1 و Tier 2
در فرآیند استانداردسازی شبکههای نوری، تست فلوک فیبر نوری در دو سطح یا لایه مختلف انجام میشود که هر کدام کاربرد و تجهیزات خاص خود را میطلبند. سطح اول یا Tier 1، آزمون پایه و ضروری برای تمامی لینکهای فیبر نوری است.
در این مرحله، با استفاده از دستگاهی به نام OLTS (مجموعه تست افت نوری)، میزان افت کلی سیگنال و طول کابل اندازهگیری میشود. این تست به ما میگوید که آیا لینک سالم است و آیا میزان افت نور در محدوده مجاز استاندارد قرار دارد یا خیر. اما گاهی اوقات، لینک در تست Tier 1 مردود میشود یا نیاز به تحلیل عمیقتری داریم. اینجاست که تست سطح دوم یا Tier 2 مطرح میشود.
در این سطح، از دستگاه پیشرفتهتری به نام OTDR استفاده میشود. این دستگاه نموداری گرافیکی از کل طول کابل ارائه میدهد و به تکنسین اجازه میدهد تا تکتک رویدادها را ببیند. با تست سطح دوم تست فلوک فیبر نوری میتوان دقیقاً فهمید که افت سیگنال ناشی از کدام کانکتور، کدام نقطه جوش یا کدام خمیدگی در چه متراژی است. برای پروژههای حساس دیتاسنتری و زیرساختهای شهری، انجام هر دو سطح تست برای تضمین صددرصدی کیفیت و دریافت گواهینامه عملکرد، اجتنابناپذیر است.

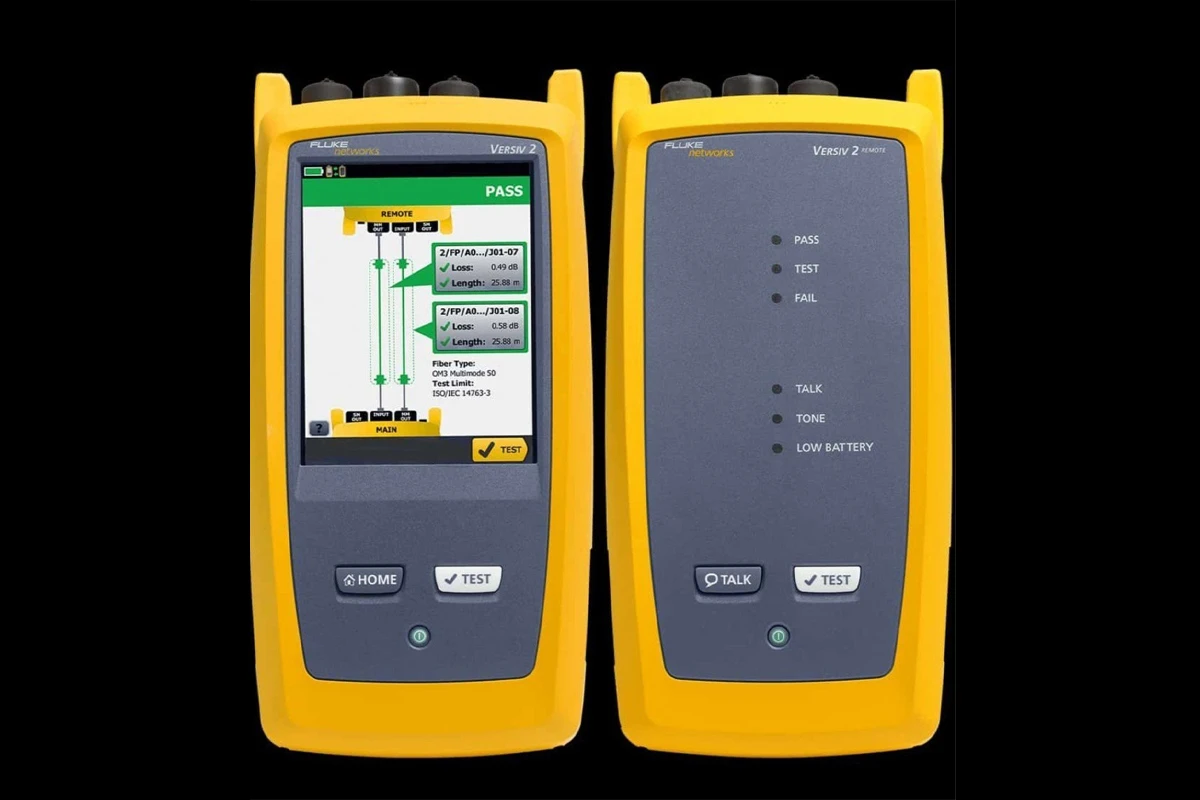

دستگاههای انجام تست فلوک فیبر نوری: OLTS در برابر OTDR
۱. پاور میتر و منبع نور
این دقیقترین روش برای اندازهگیری افت کل لینک است. یک دستگاه نوری را به داخل کابل میفرستد و دستگاه دیگر در انتهای کابل میزان نور دریافتی را میسنجد. این روش شبیه به این است که حجم آب ورودی به لوله و حجم آب خروجی را اندازه بگیرید تا ببینید چقدر نشتی دارید.
۲. دستگاه OTDR
این دستگاه مانند رادار عمل میکند. پالسهای نوری را ارسال کرده و بازتاب آنها را تحلیل میکند. OTDR به شما نمیگوید «چقدر افت دارید»، بلکه میگوید «کجا افت دارید». این دستگاه نقشهای از کابل ترسیم میکند و محل دقیق کانکتورها، فیوژنها و شکستگیها را نشان میدهد.
مراحل انجام تست فلوک فیبر نوری
اجرای صحیح تست فلوک فیبر نوری نیازمند رعایت پروتکلهای دقیق است. حتی گرانترین دستگاهها هم در صورت استفاده نادرست، نتایج غلطی میدهند.
گام اول: تمیزکاری و بازرسی
شاید باور نکنید اما ۸۵٪ از مشکلات فیبر نوری ناشی از کثیفی انتهای کانکتور است. قبل از اتصال کابل به دستگاه تست، باید با میکروسکوپ مخصوص (مانند FI-7000) سطح مقطع فیبر بررسی شود. حتی چربی پوست دست هم میتواند مانع عبور نور شود. استفاده از قلمهای تمیزکننده الزامی است.
گام دوم: تنظیم مرجع
این مهمترین مرحله فنی است. قبل از شروع تست فلوک فیبر نوری، باید دستگاه را کالیبره کنید تا مقاومت کابلهای رابط از نتیجه نهایی کسر شود. اگر این کار را نکنید، نتیجه تست شامل افت کابلهای خود دستگاه هم میشود و ممکن است به اشتباه لینک سالم را مردود کنید.
گام سوم: انتخاب استاندارد و اجرا
در منوی دستگاه (مثلاً سری Versiv)، نوع کابل (OM3, OM4, OS2) و استاندارد مورد نظر (مثلاً ISO/IEC 11801) را انتخاب کنید. سپس دکمه TEST را فشار دهید. دستگاه در چند ثانیه تمام طول موجها را بررسی کرده و نتیجه PASS یا FAIL را نمایش میدهد.

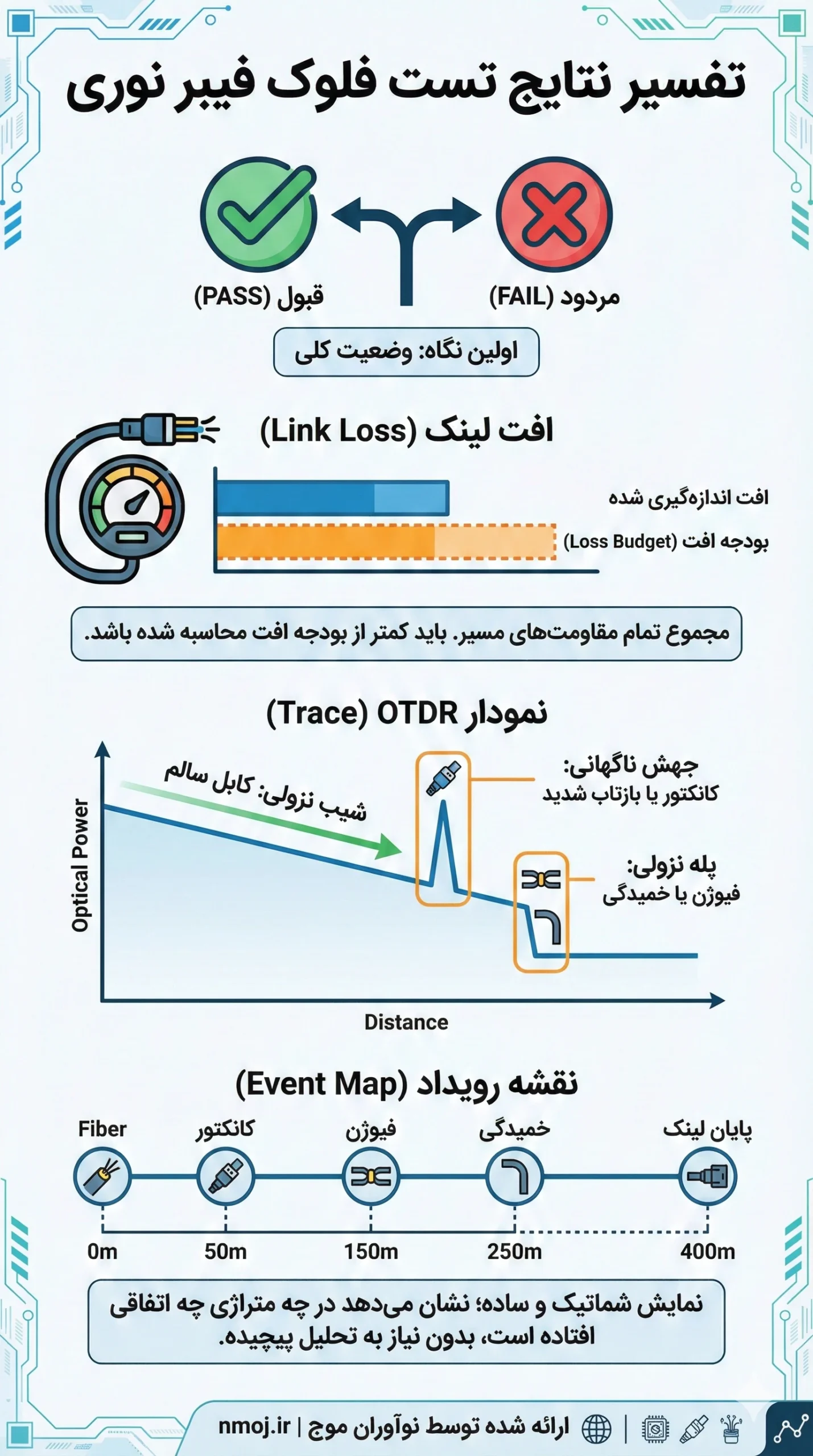

تفسیر نتایج: چگونه گزارش تست فلوک فیبر نوری را بخوانیم؟
پس از اتمام عملیات میدانی، خروجی نهایی تست فلوک فیبر نوری یک گزارش جامع است که حکم کارنامه سلامت شبکه را دارد. در این گزارش، پارامترهای مختلفی درج شده که تفسیر صحیح آنها نیازمند دانش تخصصی است.
این گزارشهای تحلیلی به نوعی سند حسن انجام کار در خصوص کیفیت اتصالات و متریال به کار رفته هستند.
اشتباهات رایج در تست فلوک فیبر نوری که نتایج را بیاعتبار میکنند
حتی با بهترین تجهیزات، خطای انسانی میتواند نتایج تست فلوک فیبر نوری را خراب کند:
- استفاده از پچکوردهای تست بیکیفیت: کابلهای رابط باید از نوع Reference Grade باشند، نه پچکوردهای معمولی بازار.
- فراموش کردن تنظیم مرجع: اگر دستگاه صفر نشود، نتایج قابل اتکا نیستند (Negative Loss).
- خم کردن کابلهای تست: کابلهای متصل به دستگاه فلوک نباید تحت فشار یا خمش شدید باشند.
مقایسه روشهای انجام تست فلوک فیبر نوری
برای درک بهتر تفاوتهای فنی در تست فلوک فیبر نوری، جدول زیر ویژگیهای دو متد اصلی انجام این تست را مقایسه میکند:
| ویژگی / نوع تست | تست افت نوری (OLTS) – Tier 1 | تست بازتابسنج (OTDR) – Tier 2 |
|---|---|---|
| هدف اصلی | اندازهگیری دقیق افت کل لینک و طول | عیبیابی و مکانیابی دقیق رویدادها |
| دقت اندازهگیری افت | بسیار بالا | متوسط |
| قابلیت شناسایی محل خرابی | ندارد (فقط میگوید خرابی هست) | دارد (محل دقیق را به متر میگوید) |
| هزینه دستگاه | کمتر | بسیار گران |
| کاربرد | الزامی برای تمام لینکها | تکمیلی و عیبیابی |
نتیجهگیری
تست فلوک فیبر نوری چراغ قوهای است که تاریکیهای داخل کابل را روشن میکند. بدون این تست، شما کورکورانه به شبکهای اعتماد کردهاید که وضعیت سلامت آن مشخص نیست. انجام صحیح این آزمون تضمین میکند که زیرساخت شما دقیقاً همان عملکردی را دارد که برای آن هزینه کردهاید.
پرسشهای متداول
۱. آیا تست فلوک فیبر نوری برای کابلهای کوتاه هم ضروری است؟
بله. حتی در لینکهای کوتاه داخل دیتاسنتر، کثیفی کانکتور یا شکستگی میتواند ارتباط را قطع کند. اتفاقاً در لینکهای کوتاه و سرعتهای بالا (مثل 40G)، حساسیت به تلفات بازگشتی بسیار بیشتر است.
۲. تفاوت تست کابل مسی و فیبر نوری در دستگاه فلوک چیست؟
در کابل مسی، پارامترهای الکتریکی مثل مقاومت و نویز همشنوایی سنجیده میشود. اما در تست فلوک، پارامترهای نوری مثل توان نوری (dBm) و افت (dB) اندازهگیری میشوند و نیاز به ماژولهای کاملاً متفاوتی روی دستگاه دارد.
۳. هزینه انجام تست فلوک فیبر نوری چقدر است؟
معمولاً بر اساس تعداد کورها محاسبه میشود. با توجه به قیمت بسیار بالای دستگاههای OTDR و OLTS کالیبره شده، این هزینه سرمایهگذاری برای اطمینان از عملکرد صحیح شبکه است.
