روی برچسب فروشگاه ممکن است فقط عبارت «پچ کورد نگزنس Cat6» دیده شود، اما همین توضیح کوتاه برای انتخاب یک کابل آماده شبکه کافی نیست. دو پچ کورد با نام ظاهراً مشابه می‌توانند از نظر رده عملکرد، شیلد، جنس روکش، نوع هادی، قطر، طول و حتی خانواده محصول تفاوت داشته باشند. از طرف دیگر، نام نگزنس به‌تنهایی تضمین نمی‌کند کالای روبه‌روی شما با یک کد فنی مشخص از کاتالوگ رسمی تطابق دارد؛ تطبیق کد کالا، دیتاشیت و مشخصات درج‌شده روی بسته‌بندی بخش اصلی خرید حرفه‌ای است.
پچ کورد نگزنس برای اتصال‌های نهایی شبکه به‌کار می‌رود: اتصال پچ‌پنل به سوئیچ در رک، اتصال پریز شبکه به رایانه یا تلفن IP و ارتباط تجهیزات فعال با زیرساخت مسی. برای انتخاب درست باید ابتدا رده کل لینک، نوع تجهیزات دو سر، محیط نصب و طول لازم را مشخص کنید. سپس محصولی را انتخاب کنید که نه فقط روی عنوان فروش، بلکه در دیتاشیت همان کد کالا با این نیازها سازگار باشد. این راهنما معیارهای بررسی Cat6 و Cat6A، مدل بدون شیلد و شیلددار، طول مناسب و نشانه‌های یک خرید قابل‌راستی‌آزمایی را قدم‌به‌قدم توضیح می‌دهد.
مقاله پیشنهادی: اگر هنوز تفاوت کابل افقی و کابل آماده دو سر سوکت برایتان روشن نیست، ابتدا راهنمای فرق کابل شبکه و پچ کورد را بخوانید.
پچ کورد نگزنس چیست و چه زمانی انتخاب مناسبی است؟

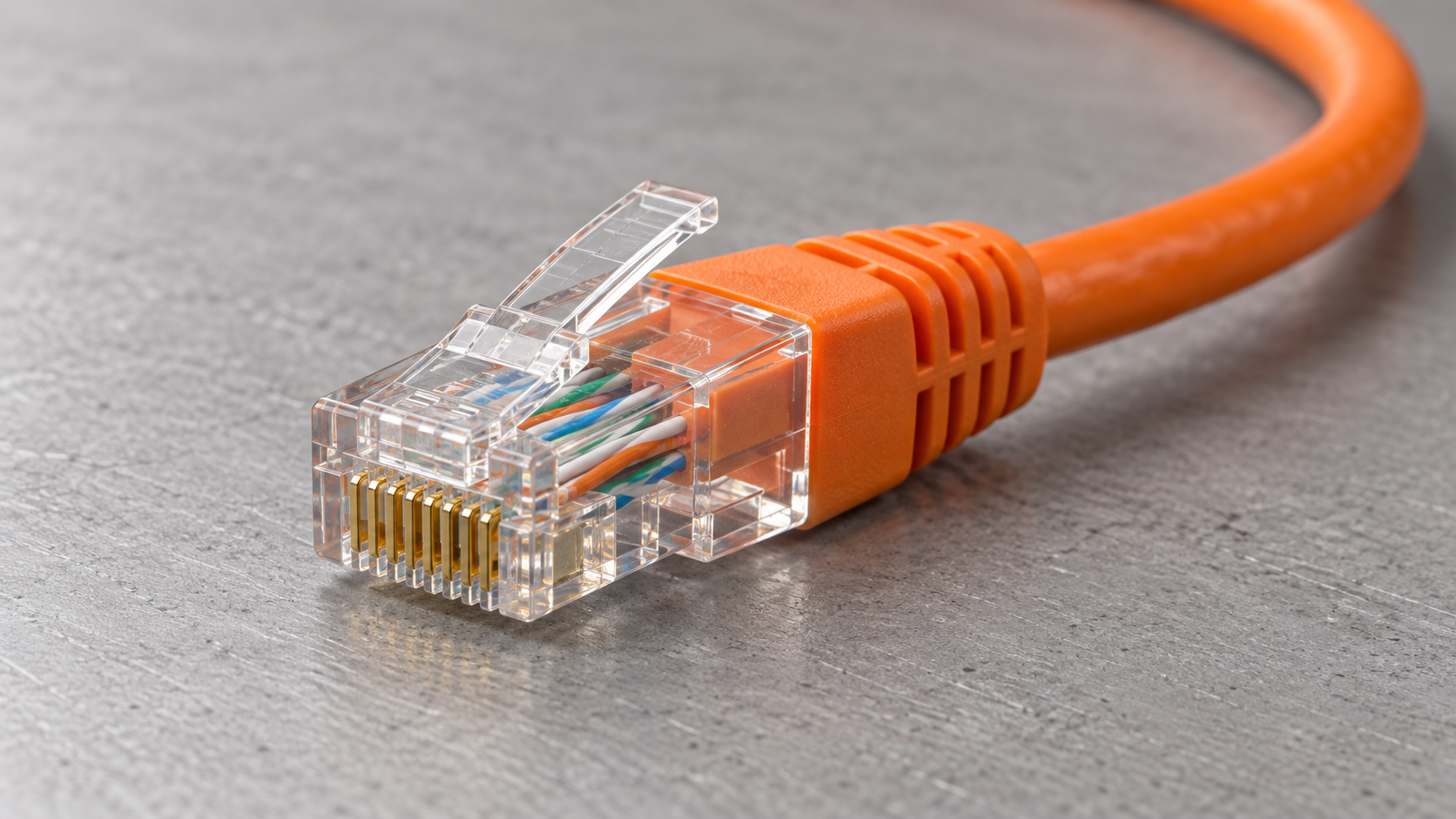

پچ کورد نگزنس یک کابل انعطاف‌پذیر کارخانه‌ای با کانکتورهای نصب‌شده در دو سر است که برای بخش‌های قابل‌جابه‌جایی کانال شبکه طراحی می‌شود. برخلاف کابل افقی که معمولاً داخل داکت، سینی یا دیوار ثابت می‌ماند، پچ کورد در رک و محل کار بارها خم یا جابه‌جا می‌شود؛ به همین دلیل در بسیاری از خانواده‌ها از هادی افشان استفاده می‌شود و روی کانکتور نیز محافظ ضامن و روکش تزریقی دیده می‌شود.
صفحه رسمی خانواده LANmark-6 نگزنس می‌گوید این پچ کوردها در کنار اجزای هم‌خانواده برای یک کانال کامل Class E طراحی شده‌اند و طول‌های استاندارد ۱، ۲، ۳، ۵، ۱۰ و ۲۰ متر دارند. خانواده Slimflex همین سازنده نیز از هادی مسی افشان AWG28 و قطر کلی ۴ میلی‌متر استفاده می‌کند؛ این مشخصات متعلق به همان خانواده است و نباید به همه پچ کوردهای نگزنس تعمیم داده شود. بنابراین پاسخ عملی این است: «پچ کورد نگزنس» یک مدل واحد نیست، بلکه مجموعه‌ای از خانواده‌ها و کدهای محصول است.
این انتخاب زمانی منطقی است که رده و ساختار آن با بقیه کانال هماهنگ باشد، طول مناسب در دسترس باشد و اصالت مشخصات از روی کد فنی قابل بررسی باشد. برای مشاهده گزینه‌های موجود سایت می‌توانید صفحه خرید و مقایسه پچ کورد را ببینید؛ موجودی و قیمت ممکن است تغییر کند، پس تصمیم فنی را به عدد قیمت یا عنوان کوتاه محصول محدود نکنید.
پیش از خرید، کد دقیق محصول را پیدا کنید
مهم‌ترین پرسش از فروشنده این نیست که «اصل است؟»؛ بهتر است کد دقیق سازنده، تصویر برچسب و دیتاشیت متناظر را بخواهید. یک نام عمومی مانند Cat6 SFTP ممکن است در بازار برای ساختارهای متفاوت استفاده شود. در نام‌گذاری استاندارد شیلد، جای حروف اهمیت دارد و لازم است ساختار کلی و شیلد زوج‌ها جداگانه روشن باشد. اگر دیتاشیت در دسترس نیست، درباره جنس هادی، رده، فرکانس، نوع روکش و استانداردهای اعلام‌شده با قطعیت نتیجه‌گیری نکنید.
- کد فنی و خانواده محصول: باید روی بسته‌بندی یا برچسب قابل خواندن و با منبع رسمی سازنده قابل تطبیق باشد.
- رده عملکرد: Cat6 یا Cat6A را متناسب با کانال و تجهیزات انتخاب کنید؛ عدد بزرگ‌تر بدون هماهنگی اجزا مزیت تضمین‌شده ایجاد نمی‌کند.
- ساختار شیلد: نوع دقیق را از دیتاشیت بخوانید و فقط به واژه بازاری «SFTP» تکیه نکنید.
- روکش: PVC یا LSZH بودن باید برای همان کد کالا مشخص شده باشد؛ رنگ روکش معیار ایمنی حریق نیست.
- طول و رنگ: طول را بر اساس مسیر واقعی انتخاب کنید و رنگ را برای مدیریت سرویس‌ها به‌کار ببرید، نه تشخیص رده کابل.
برای نمونه، صفحه محصول پچ کورد نگزنس یک‌متری یک گزینه فروشگاهی است؛ پیش از سفارش، مشخصات همان موجودی را با کد و دیتاشیت به‌روز تطبیق دهید.
Cat6 یا Cat6A؛ کدام رده برای شبکه شما لازم است؟
رده پچ کورد باید با طراحی کل کانال سنجیده شود. نصب یک پچ کورد Cat6A در کانالی که کابل افقی، کیستون یا پچ‌پنل آن رده پایین‌تری دارد، کل مسیر را خودکار به Cat6A تبدیل نمی‌کند. برعکس، استفاده از پچ کورد نامتناسب می‌تواند ارزیابی کانال را با شکست روبه‌رو کند. اگر شبکه فعلی بر مبنای Cat6/Class E طراحی و مستند شده است، پچ کورد Cat6 هم‌خانواده انتخاب طبیعی‌تری است. برای پروژه 10GBase-T و کانال Cat6A/Class EA باید پچ کورد Cat6A سازگار با تمام اجزای مسیر انتخاب شود.
در صفحه رسمی LANmark-6A Ultim، نگزنس پشتیبانی از 10 Gigabit Ethernet بر پایه IEEE 802.3an، عملکرد تا ۵۰۰ مگاهرتز و انطباق با استانداردهای Cat6A را برای همان خانواده اعلام کرده است. این ادعا را نباید به محصولی که فقط در عنوان فروشگاهی Cat6 یا SFTP نوشته شده منتقل کرد. معیار درست، دیتاشیت کد دقیق و نتیجه آزمون کانال نصب‌شده است.
| معیار | Cat6 | Cat6A |
|---|---|---|
| کاربرد متداول | کانال‌های Class E و گیگابیت اترنت | کانال‌های Class EA و 10GBase-T |
| هماهنگی اجزا | پچ‌پنل، کیستون و کابل افقی Cat6 | تمام اجزای مسیر دارای عملکرد Cat6A |
| قطر و تراکم | بسته به خانواده محصول | ممکن است بزرگ‌تر باشد؛ مدل‌های کم‌قطر نیز وجود دارند |
| تصمیم خرید | برای نیاز فعلی و مستند شبکه | برای طراحی واقعی 10 گیگابیت، نه صرفاً عنوان بالاتر |

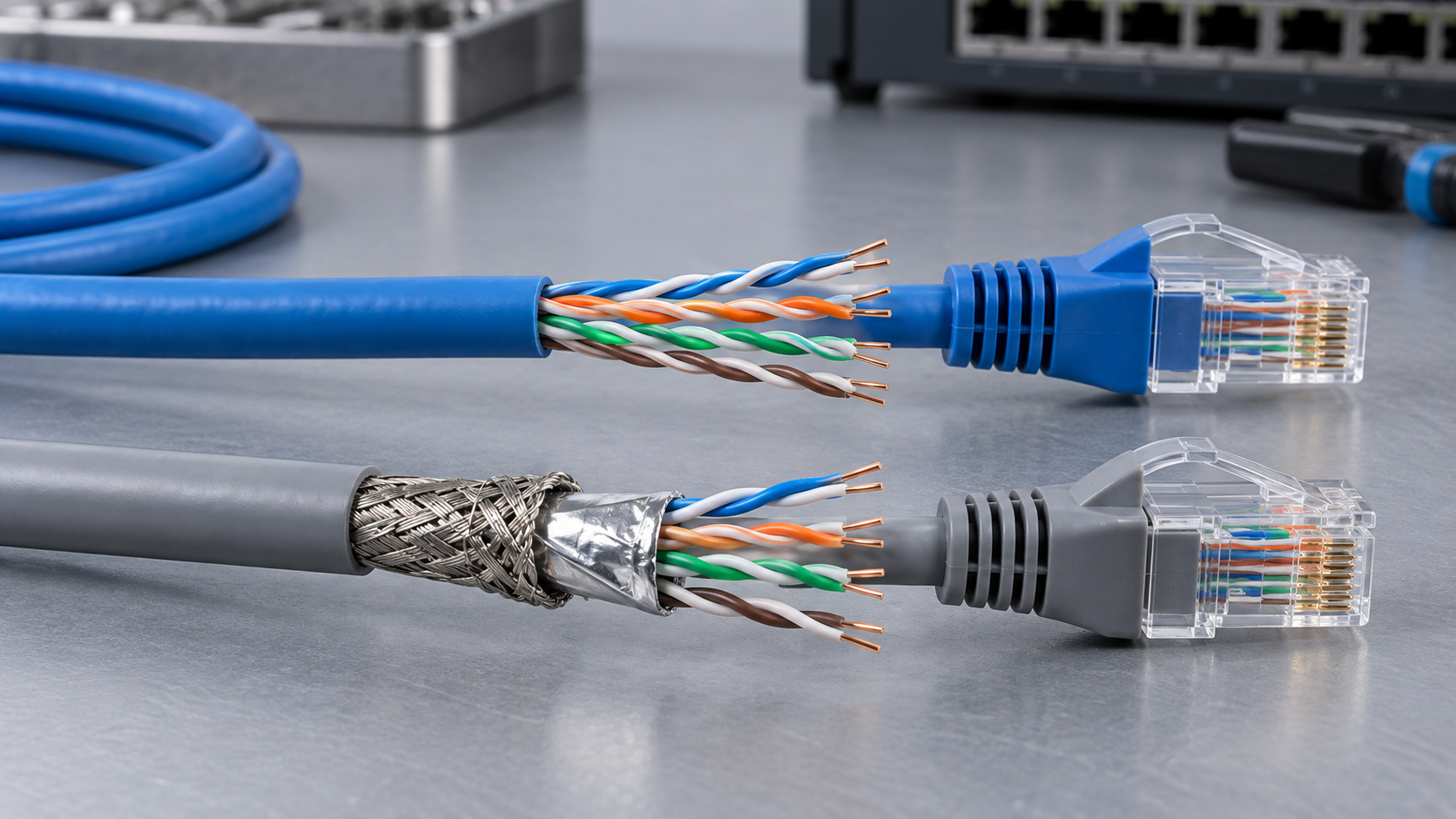

UTP یا شیلددار؛ کدام پچ کورد نگزنس مناسب است؟
پچ کورد بدون شیلد برای بسیاری از محیط‌های اداری عادی کافی است، به‌شرط آنکه طراحی و اجرای کل مسیر مطابق استاندارد باشد. مدل شیلددار زمانی معنا دارد که زیرساخت، کانکتورها، پچ‌پنل و اتصال هم‌بندی نیز برای سیستم شیلددار طراحی شده باشند. خرید یک پچ کورد شیلددار و اتصال آن به اجزای نامتناسب، راه‌حل قطعی نویز نیست.
نام‌گذاری‌هایی مانند U/UTP، F/UTP یا S/FTP اطلاعات بیشتری از عبارت ساده UTP یا SFTP می‌دهند. بخش پیش از ممیز شیلد کلی کابل و بخش پس از آن وضعیت شیلد زوج‌ها را توصیف می‌کند. برای شناخت دقیق این نام‌گذاری و شرایط اجرا، راهنمای تفاوت کابل UTP و SFTP را مطالعه کنید.
در رک‌های متراکم، کنار تجهیزات برق یا محیط صنعتی، ابتدا مسیر، فاصله از منابع نویز و شیوه هم‌بندی را ارزیابی کنید. سپس ساختار شیلد مناسب را انتخاب کنید. شیلد به‌تنهایی جای طراحی مسیر، مدیریت کابل و تست را نمی‌گیرد. همچنین محافظ فلزی کانکتور را با «اصل بودن» اشتباه نگیرید؛ این فقط بخشی از ساختار محصول است.

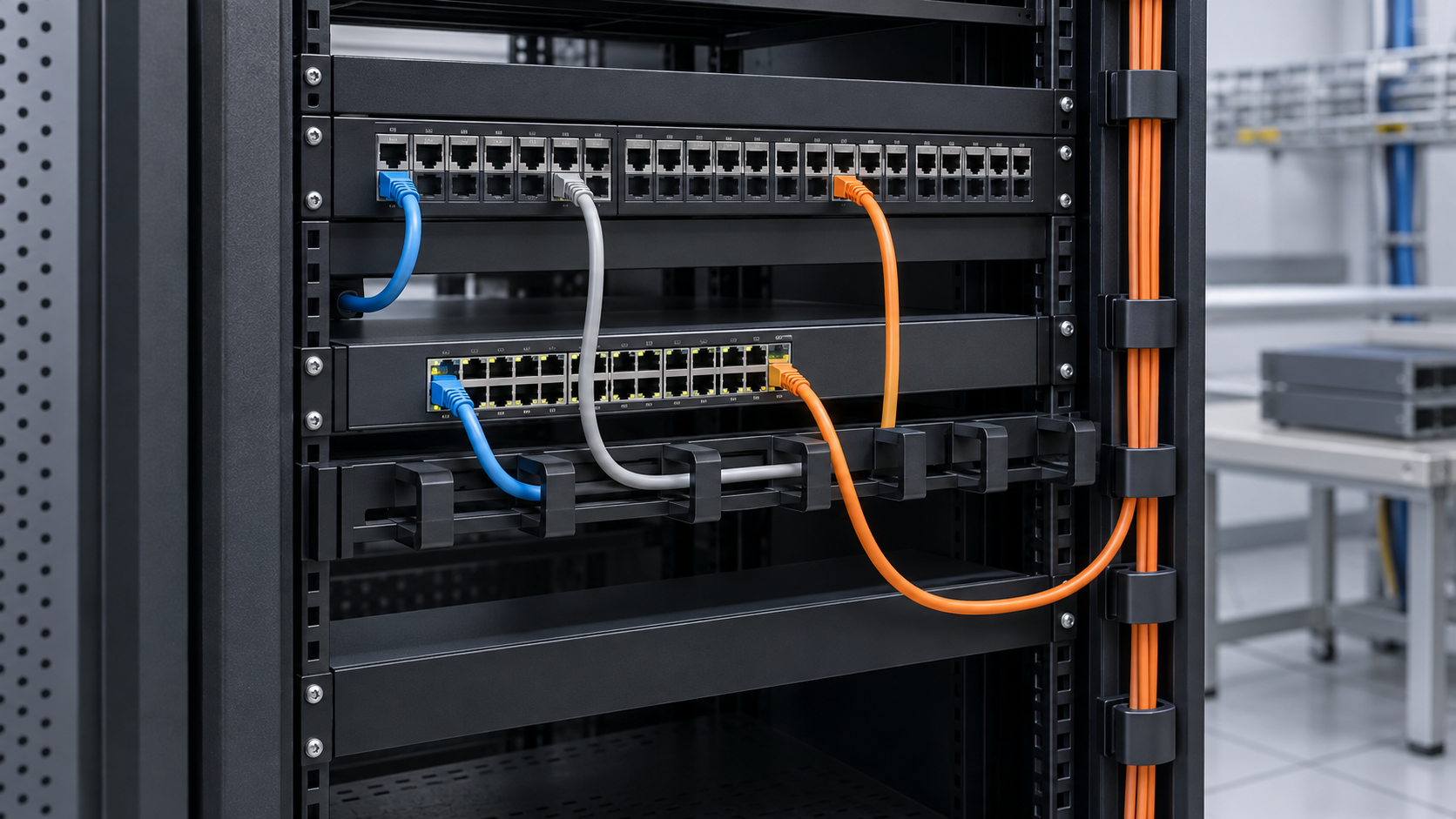

انتخاب طول پچ کورد نگزنس برای رک و محل کار
پچ کورد باید به‌اندازه‌ای بلند باشد که بدون کشش به دو پورت برسد و شعاع خمش طبیعی داشته باشد، اما اضافه طول آن نباید به حلقه‌های فشرده و انبوه در رک تبدیل شود. پیش از خرید، مسیر واقعی را از محل خروج یک پورت تا ورودی پورت دیگر اندازه بگیرید، تغییر ارتفاع و مسیر مدیریت کابل را لحاظ کنید و مقدار کمی آزادی حرکت در نظر بگیرید.
- برای رک: فاصله پچ‌پنل تا سوئیچ و مسیر افقی یا عمودی مدیر کابل را اندازه بگیرید. کوتاه‌ترین طولی را انتخاب کنید که روی کانکتور تنش ایجاد نکند.
- برای میز کار: مسیر پریز تا تجهیز را در امتداد مسیر امن کابل بسنجید، نه فاصله مستقیم هوایی.
- برای تلفن IP و دوربین: حرکت پایه یا سرویس دوره‌ای را در نظر بگیرید، ولی از کابل اضافه بی‌دلیل پرهیز کنید.
- برای رنگ‌بندی: یک قاعده داخلی مستند تعریف کنید؛ مثلاً رنگ جدا برای شبکه کاربر، مدیریت و تلفن. خود رنگ بیانگر Cat6 یا Cat6A نیست.
خانواده‌های رسمی نگزنس دامنه طول یکسانی ندارند. LANmark-6 استاندارد در طول‌های ۱ تا ۲۰ متر معرفی شده، در حالی که Slimflex مورد بررسی در طول‌های ۰٫۵ تا ۵ متر عرضه می‌شود. پس نبودن یک طول خاص در یک فروشگاه، مجوز برش و سوکت‌زنی مجدد پچ کورد کارخانه‌ای نیست؛ بهتر است مدل مناسب یا طول استاندارد دیگری انتخاب شود.
چطور پچ کورد نگزنس قابل‌اعتماد را تشخیص دهیم؟
تشخیص اصالت فقط از رنگ، چاپ نام برند یا شکل بسته‌بندی ممکن نیست. بسته‌بندی می‌تواند در بازارها و نسل‌های مختلف تغییر کند. روش قابل‌دفاع، جمع‌کردن چند شاهد هم‌زمان است: کد فنی معتبر، دیتاشیت رسمی، مشخصات یکسان روی کابل و بسته، فروشنده پاسخ‌گو و امکان تطبیق کالا با سفارش.
- نام دقیق خانواده و کد سازنده را ثبت کنید.
- رده، ساختار شیلد، نوع روکش، طول و رنگ را با دیتاشیت همان کد مقایسه کنید.
- چاپ روی روکش و کیفیت کانکتورها را بررسی کنید؛ ناخوانایی یا تناقض را نادیده نگیرید.
- از ادعاهای مطلق مانند «نشکن»، «بدون افت» یا «مناسب همه شبکه‌ها» عبور کنید؛ عملکرد به کل کانال وابسته است.
- فاکتور دارای شرح دقیق کالا بخواهید تا مدل تحویلی با مدل سفارش‌داده‌شده قابل تطبیق باشد.
اگر هنوز میان برندها یا ساختارهای مختلف مردد هستید، مقاله راهنمای انتخاب بهترین نوع پچ کورد دید عمومی‌تری از معیارهای خرید ارائه می‌کند.
نصب و مدیریت پچ کورد در رک
حتی پچ کورد مناسب نیز با نصب بد می‌تواند به اتصال ناپایدار یا رک نامنظم منجر شود. کابل را از محافظ ضامن جدا نکنید، برای بیرون‌کشیدن از خود کابل نکشید و بست را آن‌قدر سفت نکنید که روکش تغییر شکل دهد. کابل برق و دیتا را طبق طراحی پروژه مدیریت کنید و مسیر عبور هوا جلوی تجهیزات را نبندید.
- پچ کورد را با زاویه تند درست پشت کانکتور خم نکنید.
- وزن دسته کابل را روی پورت سوئیچ یا پچ‌پنل نیندازید.
- برچسب دو سر را خوانا و مطابق نقشه رک نصب کنید.
- کابل معیوب یا دارای ضامن شکسته را با تعمیر موقت وارد سرویس دائمی نکنید.
- پس از تغییرات گسترده، ارتباط و مستندات پورت را دوباره کنترل کنید.
برای عیب‌یابی حرفه‌ای، نتیجه تست یک کابل منفرد را با نتیجه آزمون Permanent Link یا Channel اشتباه نگیرید. اگر پروژه به گواهی نیاز دارد، روش آزمون و Limit باید با محدوده قرارداد و رده طراحی هماهنگ باشد. راهنمای تست فلوک کابل شبکه تفاوت آزمون‌های رایج را توضیح می‌دهد.
خطاهای رایج هنگام خرید
- اعتماد به عنوان کوتاه محصول: عبارت Cat6 SFTP بدون کد دقیق، همه مشخصات لازم را نشان نمی‌دهد.
- خرید رده بالاتر بدون طراحی: Cat6A در کنار اجزای نامتناسب، کانال را خودکار ارتقا نمی‌دهد.
- انتخاب طول خیلی بلند: اضافه کابل مدیریت رک را دشوار و مسیر هوا را شلوغ می‌کند.
- انتخاب طول خیلی کوتاه: کشش مداوم به پورت و کانکتور منتقل می‌شود.
- تعمیم مشخصات یک خانواده: AWG، قطر، روکش و طول‌های موجود میان خانواده‌های نگزنس متفاوت‌اند.
- نادیده‌گرفتن سیستم شیلد: پچ کورد شیلددار باید در یک مسیر و هم‌بندی سازگار استفاده شود.
پرسش‌های متداول
آیا هر پچ کوردی که روی آن Nexans نوشته شده اصل است؟
خیر. چاپ نام برند به‌تنهایی کافی نیست. کد فنی، مشخصات روی روکش و بسته‌بندی، دیتاشیت رسمی و شرح دقیق فاکتور را با هم بررسی کنید.
پچ کورد نگزنس Cat6 برای اینترنت گیگابیتی مناسب است؟
یک پچ کورد Cat6 معتبر در کانال Cat6 سازگار برای کاربردهای گیگابیتی طراحی می‌شود؛ نتیجه نهایی به کابل افقی، کیستون، پچ‌پنل، نصب و طول کل کانال نیز وابسته است.
برای رک، پچ کورد UTP بهتر است یا SFTP؟
پاسخ به محیط و طراحی کل سیستم بستگی دارد. در محیط اداری عادی UTP می‌تواند کافی باشد؛ شیلددار زمانی انتخاب شود که تمام اجزا و هم‌بندی مسیر برای آن طراحی شده باشند.
پچ کورد یک‌متری بهتر است یا سه‌متری؟
طولی بهتر است که بدون کشش و خم تند به دو پورت برسد و اضافه آن رک را شلوغ نکند. مسیر مدیر کابل را اندازه بگیرید و بر همان اساس انتخاب کنید.
آیا تعویض پچ کورد سرعت شبکه را بیشتر می‌کند؟
اگر پچ کورد فعلی معیوب یا نامتناسب باشد، تعویض آن می‌تواند مشکل را برطرف کند؛ اما سرعت از پایین‌ترین توان واقعی کل کانال و تجهیزات دو سر تأثیر می‌گیرد.
جمع‌بندی
برای خرید پچ کورد نگزنس، از نام برند شروع کنید اما همان‌جا متوقف نشوید. کد دقیق محصول، Cat6 یا Cat6A بودن، ساختار شیلد، نوع روکش، هادی، طول و سازگاری با اجزای کانال را بررسی کنید. در رک، طولی انتخاب کنید که نه به پورت فشار بیاورد و نه به حلقه‌های اضافه تبدیل شود. برای ادعای عملکرد نیز به دیتاشیت همان مدل و در پروژه‌های حساس به نتیجه آزمون کانال تکیه کنید. این رویکرد ساده احتمال خرید کالای نامتناسب را کم می‌کند و نگهداری شبکه را قابل‌پیش‌بینی‌تر نگه می‌دارد.
