فرق کابل شبکه UTP با SFTP: دو روش تشخیص سریع

«فرق کابل شبکه cat5 با cat6: مقایسه فرکانس، سرعت و پهنای باند»

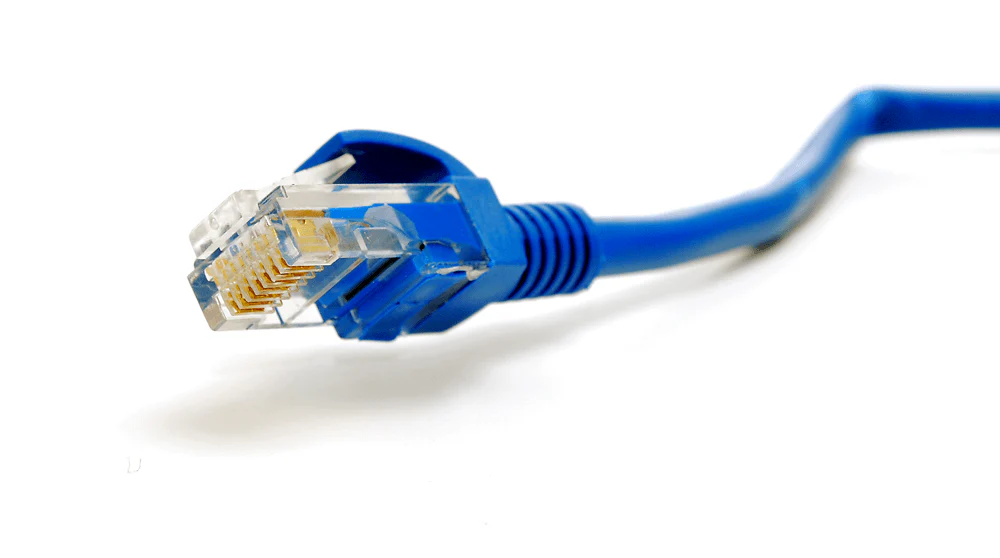

کابل شبکه UTP چیست؟

کابل UTP (Unshielded Twisted Pair) یا «زوج به هم تابیده بدون شیلد»، رایج‌ترین نوع کابل در شبکه‌های خانگی و اداری کوچک است. همان‌طور که از نامش پیداست، این کابل فاقد هرگونه محافظ فلزی یا فویل اضافی در اطراف سیم‌هاست. در این کابل‌ها، تنها مکانیزم مقابله با نویز، همان تابیده‌شدن زوج سیم‌ها به دور یکدیگر است که اثر هم‌شنوایی را خنثی می‌کند.

تمرکز اصلی در طراحی UTP، انعطاف‌پذیری و هزینه پایین است. در محیط‌هایی که نویز الکترومغناطیسی (EMI) وجود ندارد، این کابل عملکردی عالی و مشابه کابل‌های گران‌قیمت ارائه می‌دهد. اما در بحث فرق کابل شبکه UTP با SFTP، باید بدانید که UTP در برابر تداخلات خارجی کاملاً بی‌پناه است.

کابل شبکه SFTP چیست؟

در طرف دیگر ماجرا، کابل SFTP (Screened Foiled Twisted Pair) قرار دارد. این کابل مانند یک سرباز زره‌پوش است که برای جنگ با نویز طراحی شده. ساختار SFTP شامل دو لایه محافظتی است:

1. یک لایه فویل که دور هر زوج سیم یا دور کل سیم‌ها پیچیده شده؛
2. یک لایه شیلد بافته شده فلزی که زیر روکش نهایی قرار دارد.

این ساختار دوگانه، اصلی‌ترین عامل در ایجاد فرق کابل شبکه UTP با SFTP است. این لایه‌ها امواج مزاحم الکترومغناطیسی را جذب کرده و از طریق سیستم ارتینگ دفع می‌کنند تا سیگنال دیتا بدون هیچ‌گونه گزندی به مقصد برسد.

بررسی فنی: ۴ جنبه اصلی فرق کابل شبکه UTP با SFTP

برای اینکه انتخابی هوشمندانه داشته باشید، باید فرق کابل شبکه UTP با SFTP را در چهار حوزه کلیدی بررسی کنیم:

۱. مقاومت در برابر نویز و تداخل (EMI)

مهم‌ترین فرق کابل شبکه UTP با SFTP در ایمنی سیگنال است. کابل‌های UTP در برابر امواج رادیویی و میدان‌های مغناطیسی ناشی از کابل‌های برق، موتورهای الکتریکی و لامپ‌های فلورسنت آسیب‌پذیر هستند. در مقابل، کابل SFTP با داشتن شیلد و فویل، یک قفس فارادی ایجاد می‌کند که نویز را قبل از رسیدن به سیم‌های مسی خنثی می‌سازد. در پروژه‌های صنعتی، استفاده از SFTP در کنار کابل‌های برق یک استاندارد الزامی است.

۲. انعطاف‌پذیری و سهولت نصب

وجود لایه‌های فلزی در SFTP باعث می‌شود این کابل ضخیم‌تر، سنگین‌تر و خشک‌تر باشد. نصب کابل SFTP در داکت‌های باریک یا زوایای تند دشوار است. در مقابل، کابل UTP بسیار منعطف بوده و کار با آن برای نصاب راحت‌تر است. این فرق کابل شبکه UTP با SFTP در پروژه‌های بزرگ با هزاران متر کابل‌کشی، تأثیر زیادی بر زمان اجرا دارد.

۳. نیاز به سیستم ارتینگ

یک نکته حیاتی که اغلب فراموش می‌شود: کابل SFTP بدون اتصال به زمین (ارت)، کارایی ندارد! اگر شیلد فلزی به درستی به سوکت‌های فلزی و پچ‌پنل‌های ارت‌دار متصل نشود، خودِ شیلد می‌تواند مثل یک آنتن عمل کرده و نویز را جذب کند. کابل UTP نیازی به این پیچیدگی‌ها ندارد.

۴. هزینه تمام‌شده

طبیعتاً فرق کابل شبکه UTP با SFTP در قیمت نیز چشمگیر است. کابل SFTP به دلیل مواد اولیه بیشتر (مس، آلومینیوم و شیلد) و فرآیند تولید پیچیده‌تر، گران‌تر است. همچنین سوکت‌ها و تجهیزات پسیو مورد نیاز آن هزینه بالاتری دارند.

تأثیر نویز محیطی بر انتخاب کابل شبکه

وقتی صحبت از فرق کابل شبکه UTP با SFTP می‌شود، بحث نویز محیطی نقش تعیین‌کننده‌ای ایفا می‌کند. نویز الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) دشمنان نامرئی شبکه‌های کامپیوتری هستند. در یک محیط اداری معمولی، شاید تنها منبع نویز چند لامپ مهتابی یا کابل برق کامپیوتر باشد که کابل UTP به راحتی از پس آن‌ها برمی‌آید. اما داستان در محیط‌های صنعتی، کارخانه‌ها، بیمارستان‌ها (با دستگاه‌های MRI و X-Ray) یا دیتاسنترهای شلوغ متفاوت است.

در این مکان‌ها، میدان‌های مغناطیسی قوی می‌توانند بر سیگنال‌های در حال عبور از کابل اثر گذاشته و باعث تغییر شکل پالس‌های دیجیتال شوند. این پدیده منجر به پکت لاس (از دست رفتن بسته‌های دیتا)، افزایش تأخیر و کاهش پهنای باند واقعی می‌شود. کابل SFTP با ساختار شیلددار خود، این امواج مزاحم را جذب و به زمین منتقل می‌کند. بنابراین، درک شدت نویز محیط، کلید اصلی در تشخیص ضرورت استفاده و درک فرق کابل شبکه UTP با SFTP است. انتخاب اشتباه در اینجا به معنای صرف هزینه گزاف برای شبکه ای ناپایدار خواهد بود.

دو روش تشخیص سریع کابل UTP از SFTP

شما به عنوان خریدار یا کارشناس، چگونه می‌توانید در یک نگاه فرق کابل شبکه UTP با SFTP را متوجه شوید؟

روش اول: بررسی نوشته‌های روی روکش کابل

سریع‌ترین راه، خواندن اطلاعات چاپ‌شده روی کابل است.

• روی کابل‌های بدون شیلد عبارت U/UTP درج شده.
• روی کابل‌های شیلددار کامل عبارت SF/UTP یا S/FTP را خواهید دید (حرف S نشان‌دهنده شیلد بافته شده و F نشان‌دهنده فویل است).

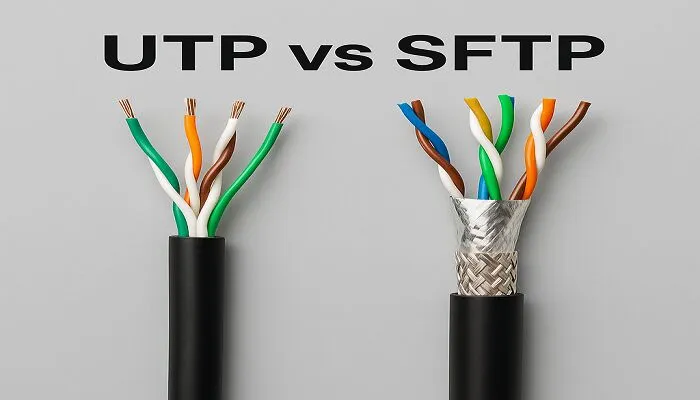

روش دوم: بررسی لایه‌های داخلی

اگر به نوشته‌ها اطمینان ندارید، کافیست بخشی از روکش کابل را لخت کنید.

• اگر بلافاصله بعد از روکش پلاستیکی به ۴ زوج سیم رنگی رسیدید، کابل شما UTP است.
• اگر بعد از روکش پلاستیکی، با بافت توری فلزی و زیر آن یک لایه فویل آلومینیومی مواجه شدید که سیم‌ها را در بر گرفته‌اند، کابل شما SFTP است.

اهمیت سوکت‌زنی صحیح در کابل‌های شیلددار

یکی از نکات فنی بسیار مهم که مکمل بحث فرق کابل شبکه UTP با SFTP است، موضوع اتصالات انتهایی یا همان سوکت‌ها است. بسیاری از افراد به اشتباه تصور می‌کنند که خرید کابل گران‌قیمت SFTP به تنهایی برای حذف نویز کافی است. اما واقعیت این است که اگر کابل SFTP را به یک سوکت پلاستیکی معمولی وصل کنید، تمام هزینه خود را دور ریخته‌اید.

در کابل‌های SFTP، مسیر تخلیه نویز از طریق شیلد و فویل انجام می‌شود و این شیلد باید حتماً به بدنه فلزی سوکت متصل شود. سوکت‌های مخصوص کابل‌های شیلددار دارای بدنه‌ای فلزی هستند که با لایه محافظ کابل در تماس قرار می‌گیرند و نویز جذب‌شده را به سیستم ارتینگ رک یا دستگاه منتقل می‌کنند.

عدم رعایت این نکته در زمان نصب، یکی از خطاهای رایج است که باعث می‌شود فرق کابل شبکه UTP با SFTP در عمل احساس نشود و حتی گاهی عملکرد کابل شیلددار (به دلیل تجمع بار الکتریکی) بدتر از کابل معمولی باشد. زنجیره شیلدینگ (از کابل تا پچ‌پنل و سوکت) هرگز نباید قطع شود.

نتیجه‌گیری: انتخابی برای امنیت و پایداری

دانستن فرق کابل شبکه UTP با SFTP کلید طراحی یک شبکه پایدار است. اگر محیط شما پاک و بدون نویز است (مثل یک دفتر اداری معمولی)، کابل UTP گزینه‌ای عالی و مقرون‌به‌صرفه است. اما اگر در محیطی صنعتی هستید یا کابل‌های شبکه باید مسیری طولانی را در کنار کابل‌های برق طی کنند، کابل SFTP تنها گزینه قابل اعتماد شماست.

آیا هنوز در انتخاب کابل مناسب برای پروژه خود تردید دارید؟ همین حالا شرایط محیطی خود را ارزیابی کنید تا از هزینه‌های دوباره‌کاری در آینده جلوگیری نمایید.

پرسش‌های متداول

۱. آیا کابل SFTP سرعت بیشتری نسبت به UTP دارد؟

خیر. فرق کابل شبکه UTP با SFTP در سرعت نامی (مثلاً هر دو Cat6 هستند) نیست. اما در محیط‌های پر نویز، کابل SFTP سرعت را حفظ می‌کند، در حالی که UTP دچار افت سرعت می‌شود.

۲. آیا می‌توانم در خانه از کابل SFTP استفاده کنم؟

بله، اما معمولاً نیازی نیست. مگر اینکه کابل شبکه شما دقیقاً از کنار کابل‌های برق اصلی ساختمان عبور کند. در غیر این صورت، هزینه اضافی توجیهی ندارد.

۳. تفاوت FTP با SFTP چیست؟

کابل FTP فقط یک لایه فویل دارد، اما SFTP هم فویل دارد و هم شیلد بافته‌شده فلزی. بنابراین SFTP قدرت نویزگیری بالاتری نسبت به FTP دارد.
