کابل RG58 چیست؟ تفاوت امپدانس، کاربرد و راهنمای انتخاب

کابل RG58 یک کابل کواکسیال باریک و انعطاف‌پذیر است که در مسیرهای RF، تجهیزات رادیویی، ابزار اندازه‌گیری و برخی سامانه‌های ویدئویی دیده می‌شود. بااین‌حال، خرید آن فقط از روی عبارت «RG58» می‌تواند اشتباه پرهزینه‌ای باشد. در نام‌گذاری کلاسیک، بسیاری از کابل‌های RG58/U و RG58C/U برای امپدانس ۵۰ اهم شناخته می‌شوند؛ اما در بازار ایران محصولاتی با همین نام و مشخصات اعلامی ۷۵ اهم نیز عرضه شده‌اند. بنابراین نام روی حلقه جای دیتاشیت را نمی‌گیرد.

برای انتخاب درست باید امپدانس دستگاه، فرکانس کاری، طول مسیر، جدول تضعیف، جنس هادی و شیلد، نوع روکش و کانکتور را کنار هم دید. این راهنما کمک می‌کند کابل RG58 را از نظر ساختار و کاربرد بشناسید، تفاوت آن را با RG6 و RG213 بفهمید و پیش از خرید یا نصب، مشخصات واقعی همان کد کالا را کنترل کنید.

پیش از سفارش، نوشتهٔ روی کابل، شمارهٔ دقیق محصول و دیتاشیت را کنار مشخصات پورت تجهیزات بگذارید. اگر یکی از این اطلاعات در دسترس نیست، مشابه‌بودن ظاهر یا قطر کابل دلیل کافی برای جایگزینی نیست. این کنترل ساده از خرید کابل با امپدانس نامتناسب، کانکتور اشتباه یا افت بیش‌ازحد جلوگیری می‌کند و مبنای روشنی برای مقایسهٔ پیشنهادهای فروشندگان می‌سازد. ثبت این اطلاعات در صورت‌جلسهٔ فنی، تعویض یا توسعهٔ بعدی مسیر را نیز کم‌خطاتر می‌کند.

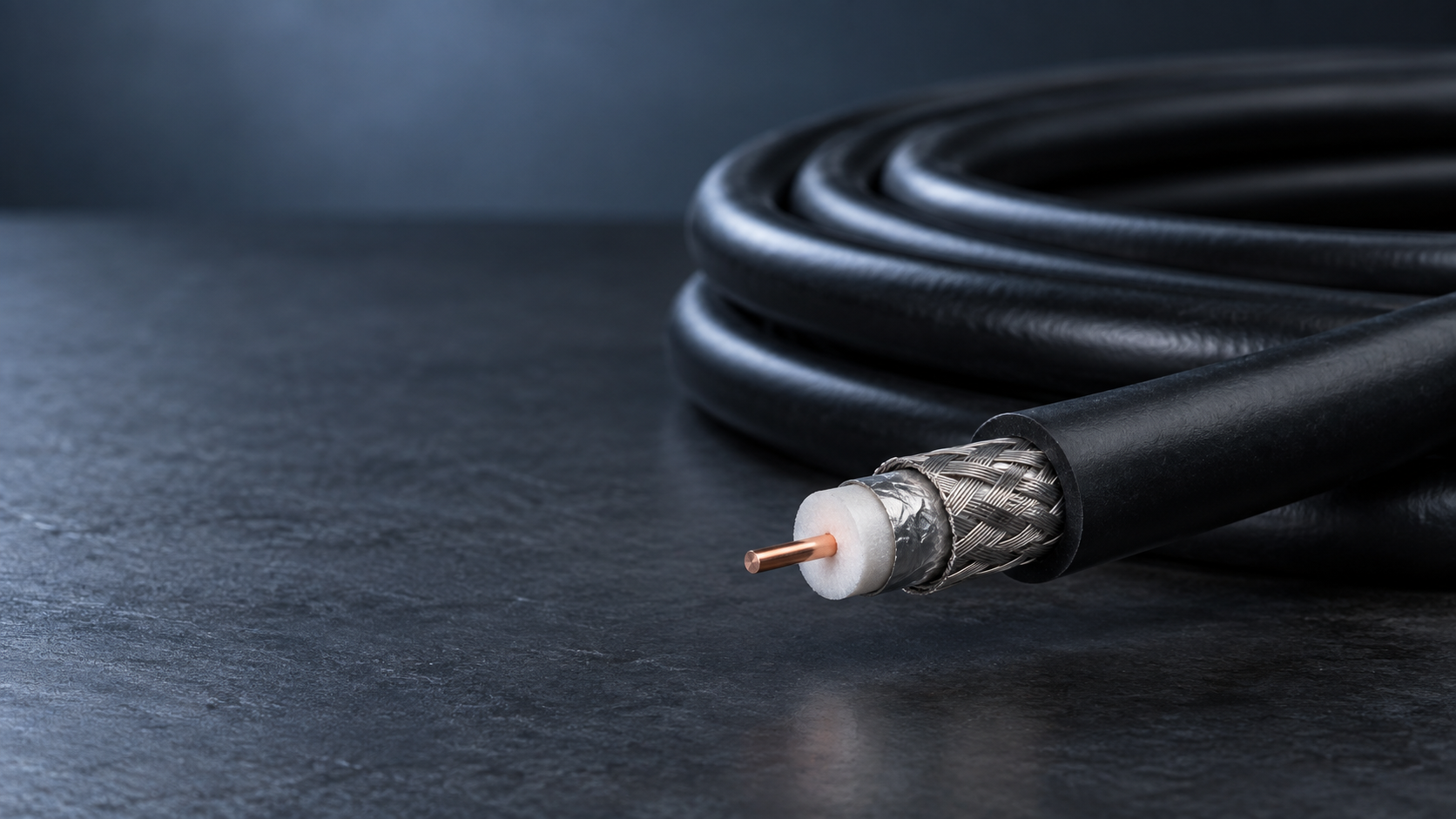

مقالهٔ پیشنهادی: اگر کاربرد شما تلویزیون، ماهواره یا مسیر ویدئویی ۷۵ اهم است، ابتدا راهنمای کابل RG6 و تفاوت آن با RG59 را نیز بخوانید.

کابل RG58 چیست و پاسخ کوتاه برای انتخاب آن چیست؟

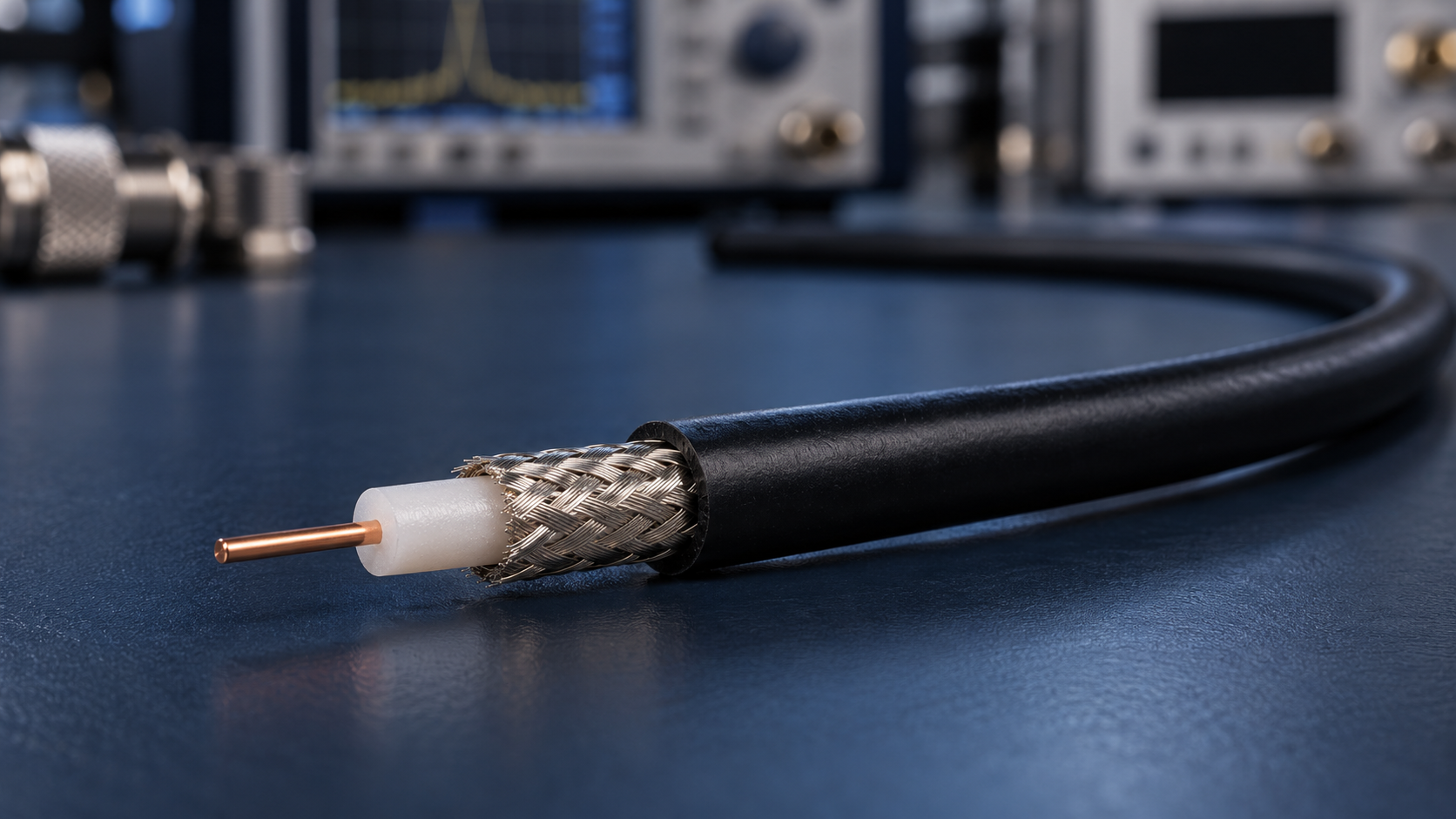

RG58 نام یک خانوادهٔ رایج از کابل‌های کواکسیال با قطر کم است. کابل کواکسیال از هادی مرکزی، دی‌الکتریک، شیلد رسانا و روکش بیرونی تشکیل می‌شود. هادی و شیلد روی یک محور قرار می‌گیرند تا مسیر بازگشت کنترل‌شده‌ای برای سیگنال بسازند و ورود یا خروج انرژی الکترومغناطیسی کاهش یابد.

پاسخ کوتاه این است: RG58 فقط وقتی انتخاب مناسبی است که امپدانس اسمی کابل با تجهیزات و کانکتورها یکسان باشد، افت آن در فرکانس و طول موردنظر قابل قبول باشد و ریتینگ محیطی آن با محل نصب بخواند. برای نمونه، محصولات رسمی Belden 9201 و 8262 به‌عنوان کابل‌های نوع RG58 با امپدانس ۵۰ اهم معرفی می‌شوند، درحالی‌که صفحهٔ کابل کواکسیال RG58 نوآوران موج برای مدل موجود، امپدانس ۷۵ اهم اعلام می‌کند. این تفاوت دقیقاً نشان می‌دهد که باید مشخصات مدل را خواند، نه اینکه از نام خانواده نتیجه گرفت.

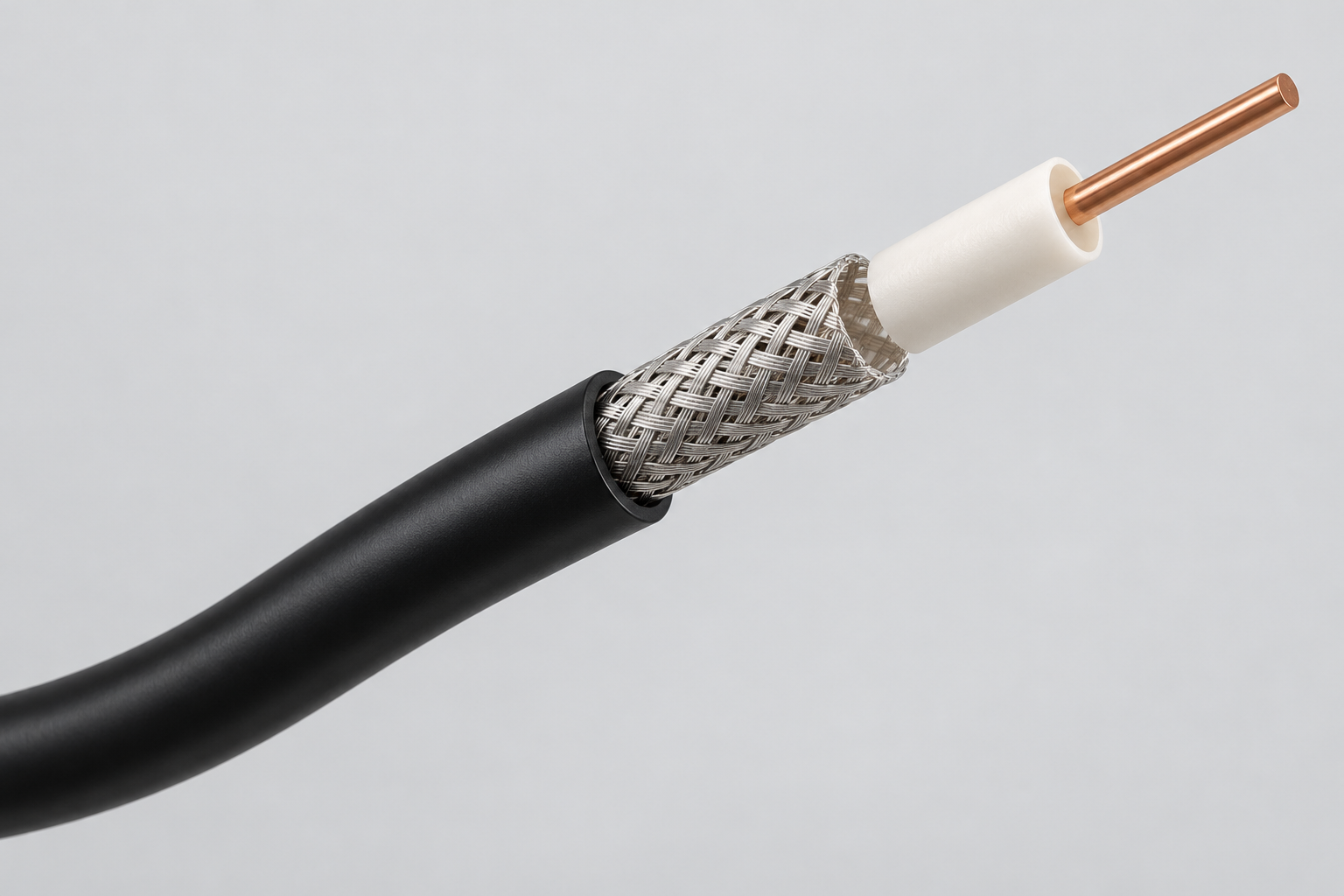

ساختار کابل RG58 چه اثری بر عملکرد دارد؟

هادی مرکزی

هادی مرکزی ممکن است مفتولی یا افشان و از مس، فولاد با روکش مس یا ترکیب‌های دیگر باشد. مفتولی معمولاً شکل خود را بهتر حفظ می‌کند و افشان برای حرکت و خمش مکرر انعطاف‌پذیرتر است. برای مقایسه، قطر یا سطح هادی، مقاومت DC و جنس اعلام‌شده در دیتاشیت را بررسی کنید؛ رنگ مسی سطح به‌تنهایی اثبات «تمام مس» بودن نیست.

دی‌الکتریک و هندسه

عایق میان هادی و شیلد فقط جداکننده نیست؛ جنس و ابعاد آن در امپدانس مشخصه و سرعت انتشار اثر دارد. فشردن کابل زیر بست، له‌شدن در گوشه یا لخت‌کردن نامنظم می‌تواند هندسهٔ هم‌محور را تغییر دهد و در فرکانس‌های بالا بازتاب ایجاد کند.

شیلد و روکش

شیلد بافته‌شده مسیر بازگشت سیگنال و مانع نویز است. درصد پوشش بافت، جنس رشته‌ها و پیوستگی اتصال آن به بدنهٔ کانکتور مهم‌اند. روکش PVC معمولی الزاماً برای تابش خورشید، دفن مستقیم، محیط مرطوب یا فضای دارای الزامات حریق مناسب نیست. هر ریتینگ باید صریحاً در مشخصات همان محصول آمده باشد.

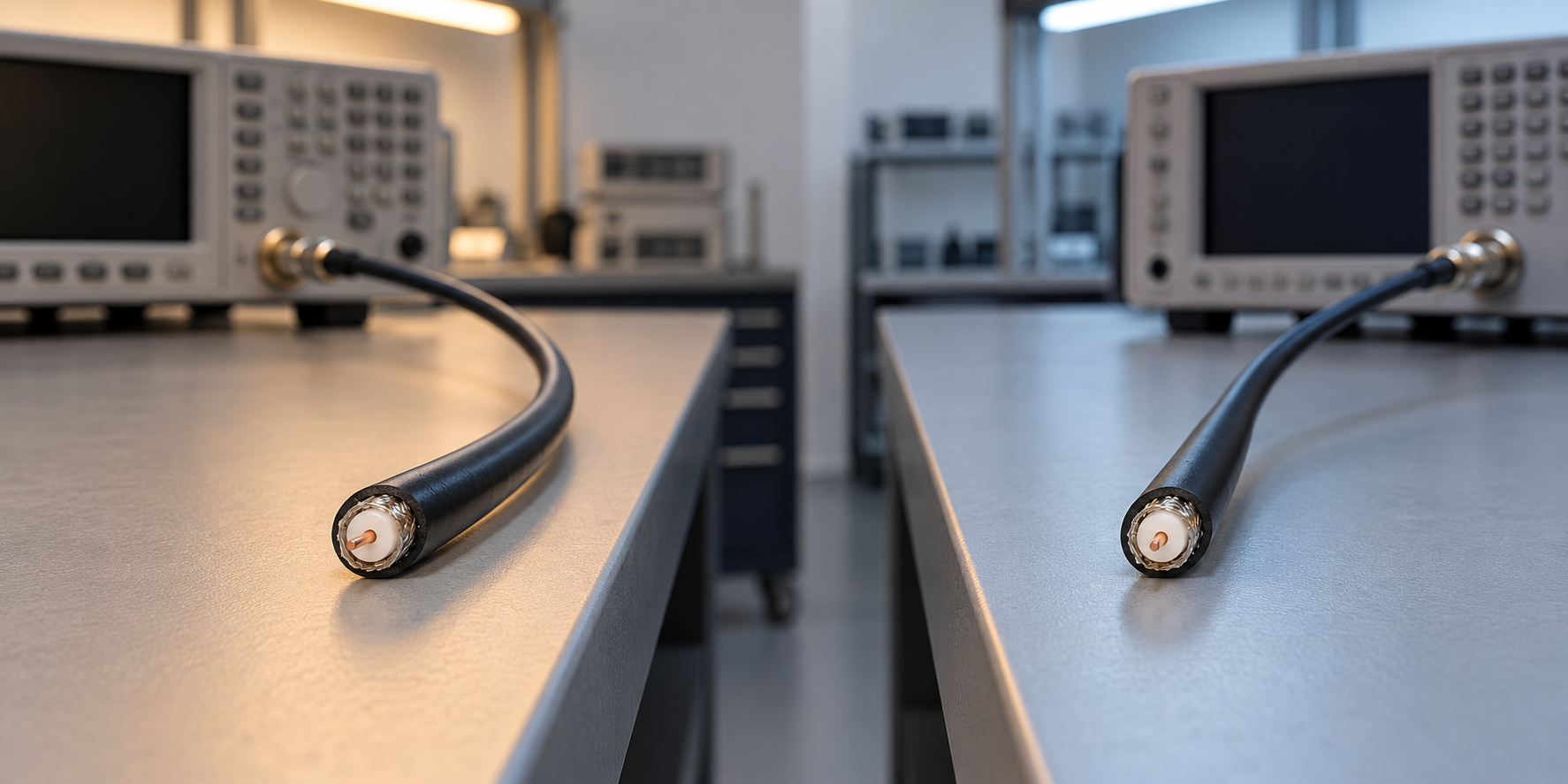

RG58 چند اهم است؛ ۵۰ اهم یا ۷۵ اهم؟

در منابع و محصولات استانداردشدهٔ متداول، RG58/U و RG58C/U غالباً در گروه ۵۰ اهم قرار می‌گیرند. بااین‌حال، بازار از نام‌های RG همیشه یکدست استفاده نمی‌کند و ممکن است کابلی با عنوان RG58 و امپدانس اعلامی ۷۵ اهم ببینید. از روی قطر، رنگ روکش یا نوع کانکتور نمی‌توان امپدانس را با اطمینان تشخیص داد.

ناهماهنگی امپدانس میان فرستنده، کابل، کانکتور و بار باعث بازتاب بخشی از انرژی می‌شود. نتیجه می‌تواند افزایش VSWR، افت توان تحویلی، اعوجاج یا ناپایداری اندازه‌گیری باشد. شدت اثر به فرکانس، طول مسیر و حساسیت سامانه بستگی دارد؛ به همین دلیل جملهٔ «برای مسیر کوتاه مهم نیست» یک قاعدهٔ قابل اتکا نیست.

1. امپدانس خروجی فرستنده یا ورودی دستگاه را از دفترچهٔ رسمی پیدا کنید.
2. امپدانس کابل را از دیتاشیت همان کد محصول بخوانید.
3. کانکتور، تبدیل، اسپلیتر و ترمینیشن را با همان امپدانس انتخاب کنید.
4. اگر مشخصات حلقه یا فاکتور مبهم است، پیش از نصب انبوه از فروشنده دیتاشیت قابل ردیابی بخواهید.

تفاوت کابل RG58 با RG6 و RG213 چیست؟

این جدول برای غربال اولیه است. حتی در یک خانواده، ساختار هادی، دی‌الکتریک و شیلد می‌تواند جدول افت و توان مجاز را تغییر دهد. برای RG6، فهرست رسمی CommScope نمونه‌هایی با امپدانس ۷۵ اهم و قطر مشخص ارائه می‌کند. برای مقایسهٔ محصولی، مقدار attenuation را در فرکانس نزدیک به کاربرد و با واحد و طول یکسان بخوانید.

کابل RG58 برای چه کاربردهایی مناسب است؟

• پچ‌های کوتاه RF: اتصال تجهیزات آزمایشگاهی، گیرنده‌ها یا فرستنده‌های سازگار، وقتی انعطاف و قطر کم مهم است.
• رادیو و آنتن: تنها با کنترل امپدانس، فرکانس، توان و افت کل مسیر. برای مسیر بلند، کابل کم‌افت‌تر ممکن است منطقی‌تر باشد.
• ابزار اندازه‌گیری: کابل، کانکتور و ترمینیشن باید با پورت دستگاه هم‌امپدانس باشند؛ برچسب BNC به‌تنهایی ۵۰ یا ۷۵ اهم بودن را ثابت نمی‌کند.
• ویدئو و دوربین آنالوگ: فقط اگر مدل واقعی ۷۵ اهم و با تجهیزات سازگار باشد. برای سامانه‌های متداول ویدئویی، مشخصات کابل RG6 نیز باید مقایسه شود.

RG58 جایگزین مستقیم کابل شبکه نیست. دوربین IP و اترنت از زوج‌های به‌هم‌تابیده و استانداردهای مربوط استفاده می‌کنند. اگر پروژه دوربین تحت شبکه است، راهنمای انتخاب کابل شبکه برای دوربین مداربسته مسیر تصمیم‌گیری مرتبط‌تری دارد.

چک‌لیست خرید کابل RG58

1. کد دقیق محصول: عبارت کامل سازنده و پسوند مدل را ثبت کنید؛ RG58/U و RG58C/U یا یک نام تجاری مشابه ممکن است مشخصات یکسانی نداشته باشند.
2. امپدانس مشخصه: ۵۰ یا ۷۵ اهم بودن باید صریح و قابل استناد باشد و با همهٔ اجزای مسیر تطبیق کند.
3. جدول تضعیف: افت را در چند فرکانس بررسی کنید. تبدیل واحد dB/100 m و dB/100 ft را با دقت انجام دهید و عدد یک فرکانس را به کل باند تعمیم ندهید.
4. توان و ولتاژ مجاز: در کاربرد فرستنده، توان مجاز با فرکانس و دما تغییر می‌کند. فقط از جدول سازنده استفاده کنید.
5. هادی و مقاومت DC: جنس، ساختار مفتولی یا افشان و مقاومت را متناسب با کاربرد بسنجید.
6. شیلد: جنس بافت و درصد پوشش اعلامی را بخوانید و به واژه‌هایی مانند «شیلد قوی» بدون عدد و دیتاشیت اکتفا نکنید.
7. روکش و محیط: دمای کاری، UV، رطوبت، مواد شیمیایی، شعاع خمش و ریتینگ نصب را کنترل کنید.
8. کانکتور سازگار: نوع رابط کافی نیست؛ کانکتور باید برای قطر روکش، قطر دی‌الکتریک، قطر هادی و امپدانس همان کابل ساخته شده باشد.

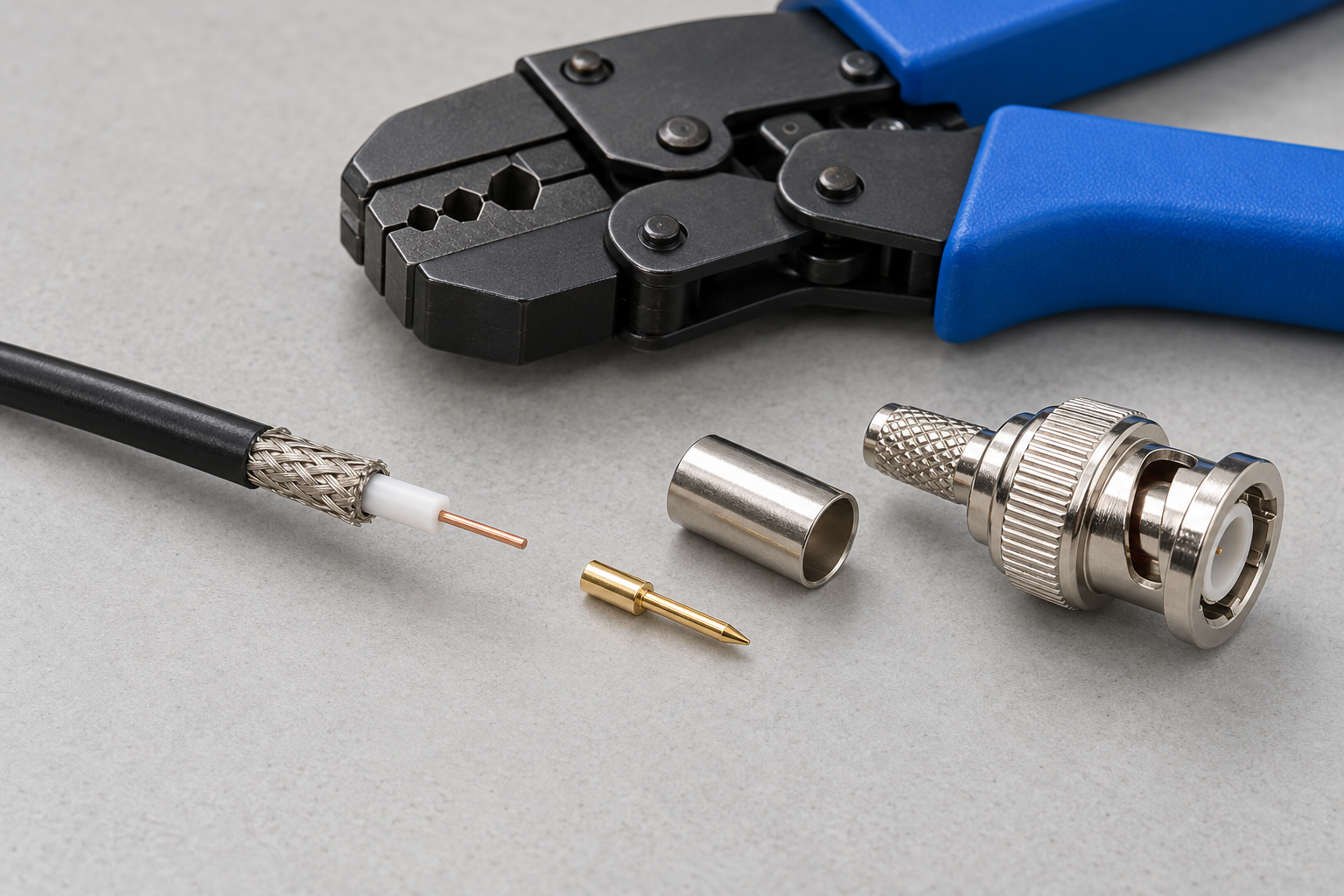

نصب کانکتور و آزمون مسیر RG58

1. طول مسیر و تعداد کانکتورها و تبدیل‌ها را مشخص کنید و افت هر بخش را از دیتاشیت جمع بزنید.
2. کابل را با قیچی یا کاتر نامناسب له نکنید. ابزار لخت‌کن را مطابق ابعاد کابل تنظیم کنید.
3. هادی مرکزی، دی‌الکتریک و شیلد را به طول توصیه‌شدهٔ سازندهٔ کانکتور آماده کنید. هیچ رشتهٔ شیلدی نباید به هادی مرکزی برسد.
4. کانکتور پرسی یا کلمپی مناسب را با ابزار همان سری نصب کنید. چرخاندن اجباری یک کانکتور نامتناسب، اتصال RF مطمئن ایجاد نمی‌کند.
5. پیوستگی هادی و شیلد و نبود اتصال کوتاه را بررسی کنید. این تست فقط خطای سیم‌بندی را پیدا می‌کند و میزان افت یا تطبیق امپدانس را نشان نمی‌دهد.
6. برای مسیرهای حساس، از تحلیل‌گر کابل/آنتن، VNA یا ابزار تأییدشدهٔ سامانه برای سنجش return loss، VSWR یا insertion loss در باند کاری استفاده کنید.

خطاهای رایج هنگام انتخاب RG58

• فرض اینکه هر RG58 حتماً ۵۰ اهم است: نام بازار را با دیتاشیت و چاپ روی کابل تطبیق دهید.
• اتکا به ظاهر BNC: نسخه‌های ۵۰ و ۷۵ اهم ممکن است ظاهری نزدیک داشته باشند؛ شماره قطعه مرجع دقیق‌تری است.
• نادیده‌گرفتن طول و فرکانس: کابل مناسب یک پچ کوتاه ممکن است برای مسیر بلند در همان سامانه افت زیادی داشته باشد.
• انتخاب «تمام مس» بدون کنترل سایر پارامترها: جنس هادی مهم است، اما امپدانس، دی‌الکتریک، شیلد و افت نیز باید هم‌زمان درست باشند.
• استفاده در فضای باز بدون ریتینگ: روکش مشکی لزوماً به معنی مقاومت UV یا مجوز دفن مستقیم نیست.
• تعویض RG58 با RG6 یا RG213 فقط به‌خاطر قطر: ابتدا امپدانس و رابط تجهیزات را کنترل کنید، سپس افت، انعطاف و هزینه را مقایسه کنید.

جمع‌بندی

کابل RG58 به‌دلیل قطر کم و انعطاف مناسب، برای بسیاری از اتصال‌های کوتاه RF و تجهیزات سازگار کاربردی است؛ اما نام آن تضمین‌کنندهٔ امپدانس یا کیفیت نیست. مهم‌ترین تصمیم، تطبیق امپدانس همهٔ اجزای مسیر و بررسی جدول افت در فرکانس واقعی پروژه است. پس از آن، جنس هادی و شیلد، روکش، شعاع خمش، کانکتور و روش آزمون تعیین می‌کنند که مسیر در عمل قابل اعتماد باشد.

اگر بین RG58، RG6 و RG213 مردد هستید، از کاربرد شروع کنید: ویدئوی ۷۵ اهم، RF پنجاه‌اهم، طول مسیر، توان و محدودیت فضا را بنویسید و سپس دیتاشیت مدل‌های موجود را کنار هم بگذارید. راهنمای انواع کابل‌های ارتباطی نیز برای شناخت جایگاه کابل کواکسیال در کنار رسانه‌های دیگر مفید است.

پرسش‌های متداول درباره کابل RG58

آیا کابل RG58 همیشه ۵۰ اهم است؟

خیر؛ هرچند بسیاری از انواع استاندارد RG58/U و RG58C/U پنجاه‌اهم هستند، در بازار مدل‌هایی با نام RG58 و مشخصات ۷۵ اهم هم دیده می‌شود. دیتاشیت همان کد محصول را مرجع قرار دهید.

آیا RG58 برای دوربین مداربسته مناسب است؟

فقط اگر امپدانس و مشخصات مدل با دوربین و دستگاه ضبط سازگار باشد. برای دوربین IP باید کابل اترنت مناسب استفاده شود.

RG58 بهتر است یا RG213؟

RG58 سبک‌تر و منعطف‌تر است؛ RG213 معمولاً قطورتر و در بسیاری از مدل‌ها کم‌افت‌تر است. انتخاب به فرکانس، طول، توان، فضای نصب و دیتاشیت بستگی دارد.

می‌توان RG58 را به RG6 وصل کرد؟

صرف اتصال فیزیکی کافی نیست. اگر امپدانس آن‌ها متفاوت باشد، اتصال می‌تواند بازتاب و افت ایجاد کند. طراحی مسیر باید از ابتدا بر پایهٔ امپدانس یکسان باشد.

با مولتی‌متر می‌توان امپدانس RG58 را فهمید؟

مولتی‌متر مقاومت DC را می‌سنجد، نه امپدانس مشخصهٔ RF را. برای تشخیص دقیق باید به دیتاشیت یا ابزار اندازه‌گیری فرکانسی مناسب تکیه کرد.

بهترین کانکتور برای RG58 چیست؟

نوع رابط را تجهیزات تعیین می‌کنند، اما شماره قطعهٔ کانکتور باید با امپدانس و ابعاد دقیق کابل سازگار باشد. BNC، TNC یا SMA صرفاً نام خانوادهٔ رابط‌اند.
