در رک سرور، همیشه لازم نیست کابل برق از پریز دیواری تا دستگاه کشیده شود. بسیاری از سرورها، سوئیچ‌ها و تجهیزات ذخیره‌سازی برق خود را از واحد توزیع برق داخل رک یا PDU می‌گیرند. کابلی که این اتصال کوتاه و منظم را برقرار می‌کند در بازار ایران با نام «کابل برق بک تو بک سرور» شناخته می‌شود. رایج‌ترین شکل آن یک سر کانکتور مادگی IEC C13 و یک سر دوشاخه نری IEC C14 دارد؛ یعنی C14 به خروجی سازگار PDU وارد می‌شود و C13 به ورودی C14 منبع تغذیه تجهیز متصل می‌گردد.
نام بک تو بک یک نام بازاری است و به‌تنهایی مشخصات فنی کابل را تضمین نمی‌کند. پیش از خرید باید نوع دو سر، جریان و ولتاژ درج‌شده، سطح مقطع هادی، طول، کیفیت قالب‌گیری کانکتورها، شرایط دمایی و تأیید سازنده تجهیز را بررسی کرد. کابل کوتاه‌تر می‌تواند مدیریت رک را ساده‌تر کند، اما کوتاهی بیش از حد به کانکتورها کشش وارد می‌کند؛ کابل ضخیم‌تر نیز فقط زمانی مزیت دارد که جریان نامی، شعاع خمش و فضای مدیریت کابل با پروژه سازگار باشد.
مطالعه مرتبط: اگر در حال طراحی کل مسیر برق رک هستید، راهنمای انتخاب کابل برق ورودی را هم ببینید؛ آن مقاله درباره مسیر تغذیه ساختمان است و این راهنما فقط کابل جامپر داخل رک را بررسی می‌کند.
کابل برق بک تو بک سرور دقیقاً چیست؟
این کابل یک مجموعه آماده و قالب‌گیری‌شده برای انتقال برق متناوب میان خروجی PDU و ورودی منبع تغذیه دستگاه است. در مدل متداول، C14 نقش دوشاخه نری و C13 نقش کانکتور مادگی را دارد. استاندارد IEC 60320 خانواده کوپلرهای وسایل برقی را تعریف می‌کند و نسخه ۲۰۲۱ بخش نخست، الزامات عمومی کوپلرهای دو قطب و دو قطب به‌همراه ارت را پوشش می‌دهد. دامنه عمومی این استاندارد تا ۲۵۰ ولت AC و ۱۶ آمپر است، اما این عدد به معنی مجازبودن هر کابل C13/C14 برای ۱۶ آمپر نیست؛ مقدار واقعی باید از روی نشان‌گذاری همان کابل، دیتاشیت سازنده و محدودیت ورودی تجهیز خوانده شود.
کاربرد اصلی کابل بک تو بک، حذف دوشاخه‌های شهری حجیم از داخل رک و ایجاد اتصال مستقیم میان تجهیزات سازگار است. اسناد رسمی سرورهای Cisco نیز کابل‌های کوتاه Cabinet Jumper را به‌عنوان جایگزین کابل برق استاندارد برای استفاده در رک معرفی می‌کنند. در یک نمونه رسمی، کابل C13 به C14 با جریان ۱۰ آمپر و طول‌های حدود ۰٫۶۸، ۲ و ۳ متر فهرست شده است. این مثال نشان می‌دهد طول و ریتینگ کابل محصول‌محور است و نباید فقط از شکل ظاهری کانکتور نتیجه‌گیری کرد.
تفاوت C13 و C14 چیست؟

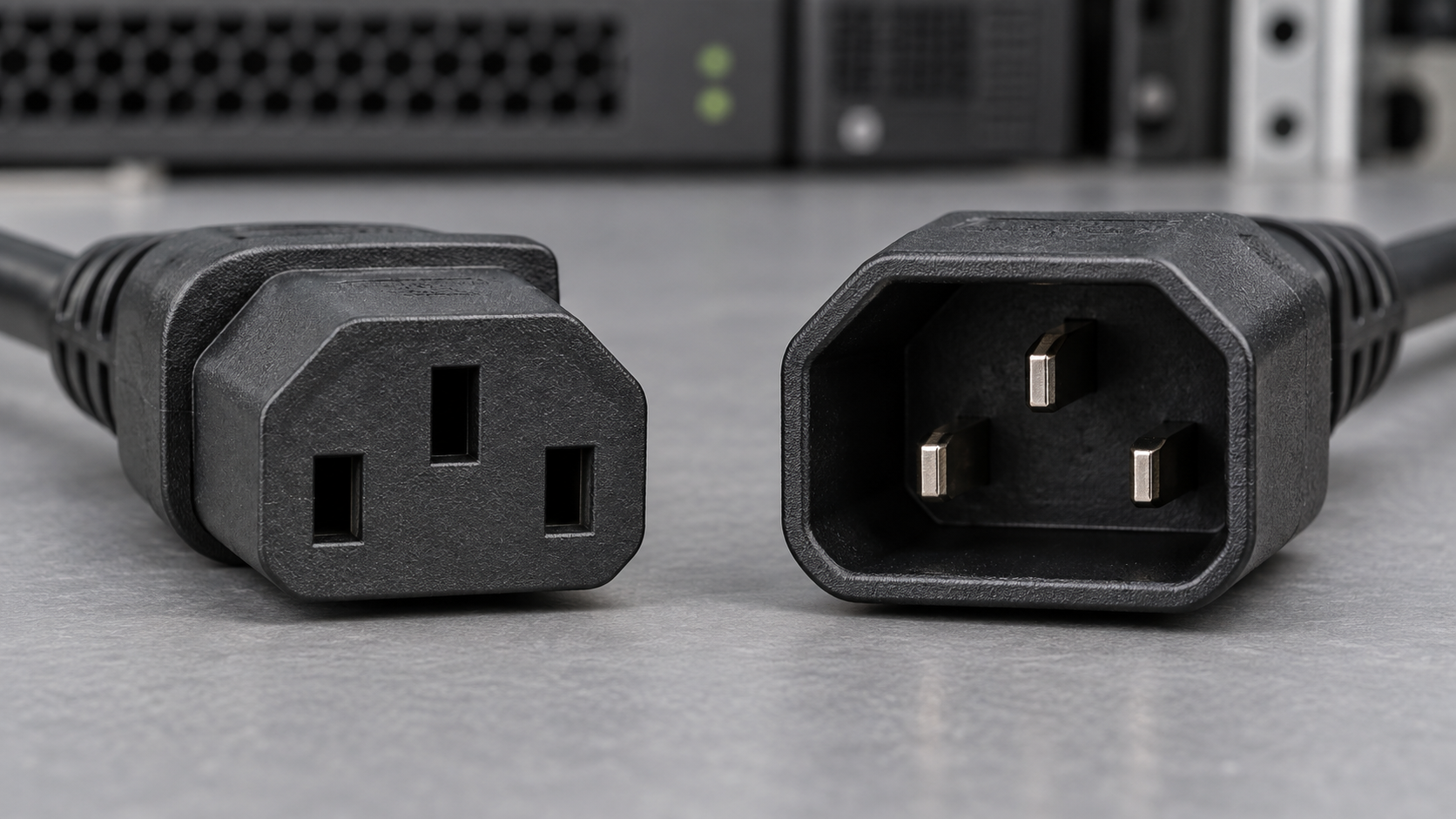

C13 کانکتور مادگی انتهای کابل است و سه حفره تماس دارد. C14 کانکتور نری با سه پین است. ورودی برق بسیاری از سرورها و تجهیزات شبکه از نوع C14 است؛ بنابراین سر C13 کابل روی آن می‌نشیند. در سمت دیگر، سر C14 کابل به خروجی C13 روی PDU متصل می‌شود. این ترتیب ساده جلوی اتصال معکوس مکانیکی را می‌گیرد، اما کاربر همچنان باید سازگاری الکتریکی و مکانیکی کل زنجیره را بررسی کند.
| بخش | نوع رایج | محل اتصال | نکته کنترل |
|---|---|---|---|
| سر مادگی کابل | IEC C13 | ورودی C14 منبع تغذیه سرور | نشستن کامل و بدون لقی |
| سر نری کابل | IEC C14 | خروجی C13 روی PDU | سازگاری ریتینگ خروجی و کابل |
| بدنه کابل | سه رشته ارت‌دار | میان PDU و تجهیز | سطح مقطع، دما، طول و سلامت روکش |
در پروژه‌هایی با توان بیشتر ممکن است خانواده‌های دیگری مانند C19/C20 به‌کار رود. ظاهر مشابه تجهیزات رک نباید باعث جایگزینی خودسرانه شود. اگر ورودی دستگاه C20 است، کابل C13/C14 انتخاب مناسبی نیست. همیشه نام ورودی روی منبع تغذیه و نوع خروجی PDU را جداگانه ثبت کنید.
جریان نامی، ولتاژ و سطح مقطع را چگونه انتخاب کنیم؟
اولین معیار، بیشترین جریان ورودی منبع تغذیه در شرایط واقعی و اطلاعات درج‌شده روی پلاک یا دیتاشیت دستگاه است. توان نامی پاور به‌تنهایی برای انتخاب کابل کافی نیست؛ زیرا راندمان، ولتاژ ورودی، پیک بار و پیکربندی افزونه روی جریان ورودی اثر دارند. پس از آن، ریتینگ خروجی PDU، پریز، کابل و کانکتورها باید کنترل شود. ضعیف‌ترین جزء زنجیره سقف مجاز مسیر را تعیین می‌کند.
نمونه رسمی Cisco برای برخی سرورها کابل C13/C14 ده آمپر را معرفی می‌کند، اما همین عدد را نباید به همه کابل‌ها تعمیم داد. روی کابل معتبر معمولاً مشخصات هادی، دما، ولتاژ و تأییدیه‌ها درج می‌شود. کابل بدون نشان‌گذاری روشن یا با اطلاعات متناقض، برای رک حساس انتخاب مطمئنی نیست. استاندارد IEC 60320-3 نیز ابعاد کوپلرها را تعریف می‌کند؛ بااین‌حال تطابق ابعادی به‌تنهایی کیفیت هادی، افت ولتاژ یا تحمل حرارتی مجموعه را اثبات نمی‌کند.
- جریان: مقدار مجاز کابل باید از جریان موردنیاز تجهیز کمتر نباشد.
- ولتاژ: کابل و کانکتورها باید برای ولتاژ خروجی PDU و ورودی دستگاه مناسب باشند.
- سطح مقطع: عدد درج‌شده روی کابل را با دیتاشیت و طول مسیر تطبیق دهید؛ از قضاوت با ضخامت ظاهری روکش پرهیز کنید.
- دما: پشت رک می‌تواند گرم‌تر از راهروی سرد باشد. ریتینگ دمایی و شرایط محیطی را کنترل کنید.
- ارت: پیوستگی هادی حفاظتی برای تجهیزات کلاس یک ضروری است و باید در آزمون و بازرسی دوره‌ای لحاظ شود.
چه طولی برای کابل بک تو بک سرور مناسب است؟
طول مناسب، کوتاه‌ترین کابلی است که بدون کشش، خمش تند یا عبور از جلوی فن‌ها به مقصد می‌رسد. کابل بسیار بلند حلقه‌های اضافه می‌سازد، جریان هوا را محدود می‌کند و ردیابی مسیر برق را سخت‌تر می‌سازد. کابل بسیار کوتاه نیز وزن خود و حرکت تجهیزات روی ریل را به کانکتور منتقل می‌کند. پیش از سفارش، مسیر واقعی از خروجی PDU تا ورودی هر پاور را در همان رک اندازه بگیرید و برای مدیریت کابل و سرویس‌پذیری حاشیه منطقی در نظر بگیرید.

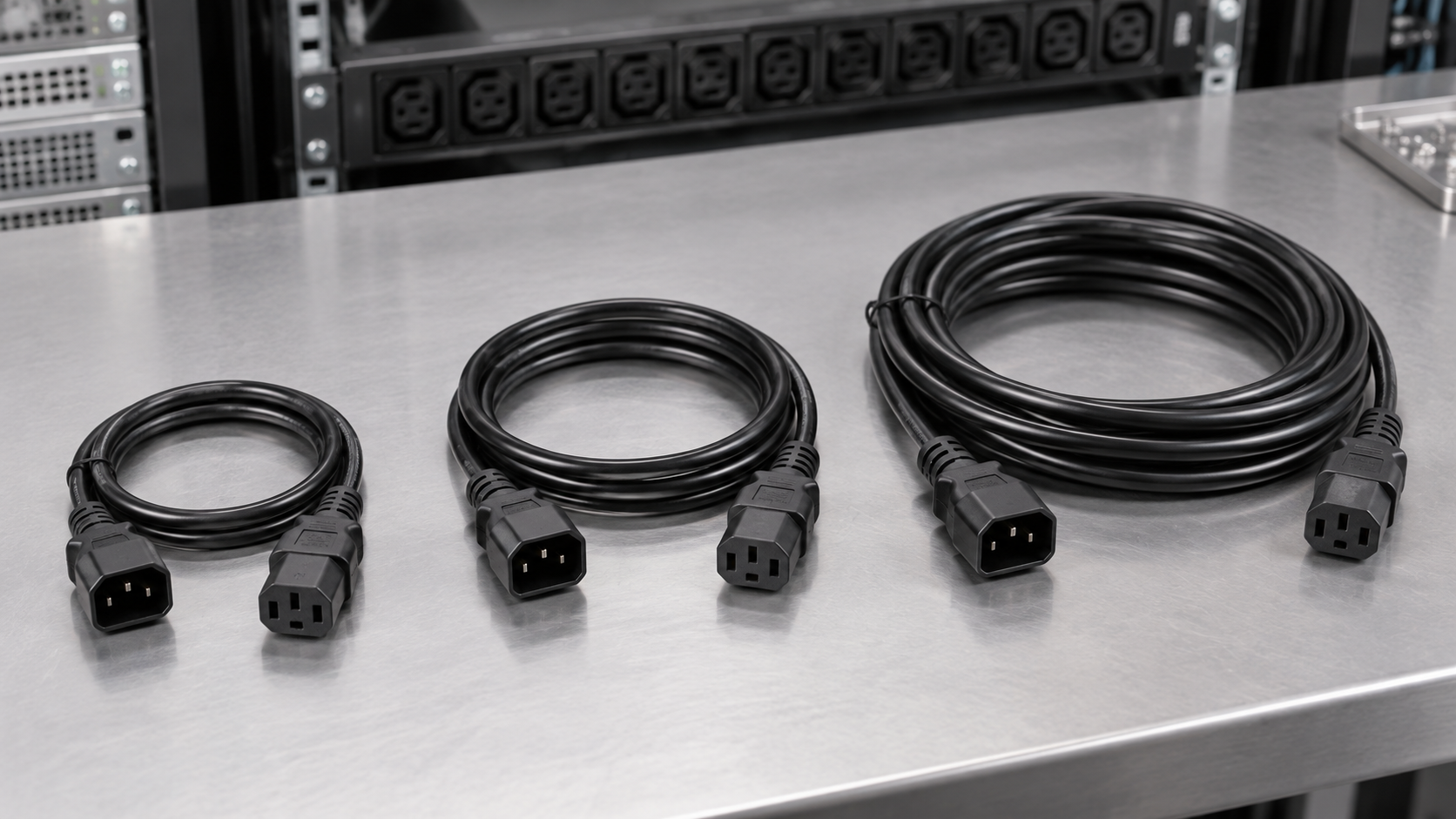

در رک با PDU عمودی، طول‌های کوتاه برای تجهیزات نزدیک مناسب‌اند؛ ولی فاصله میان یونیت‌ها و محل پاور سرور یکسان نیست. در PDU افقی ممکن است مسیر از کناره رک عبور کند و کابل بلندتری لازم باشد. استفاده یکسان از کابل سه‌متری برای همه دستگاه‌ها معمولاً نتیجه‌ای جز انباشت کابل ندارد. در مقابل، کابل ۶۸ سانتی‌متری که در برخی مستندات رسمی به‌عنوان Cabinet Jumper آمده، فقط وقتی مناسب است که فاصله و مسیر مدیریت کابل واقعاً اجازه دهد.
روش نصب کابل C13 به C14 در رک

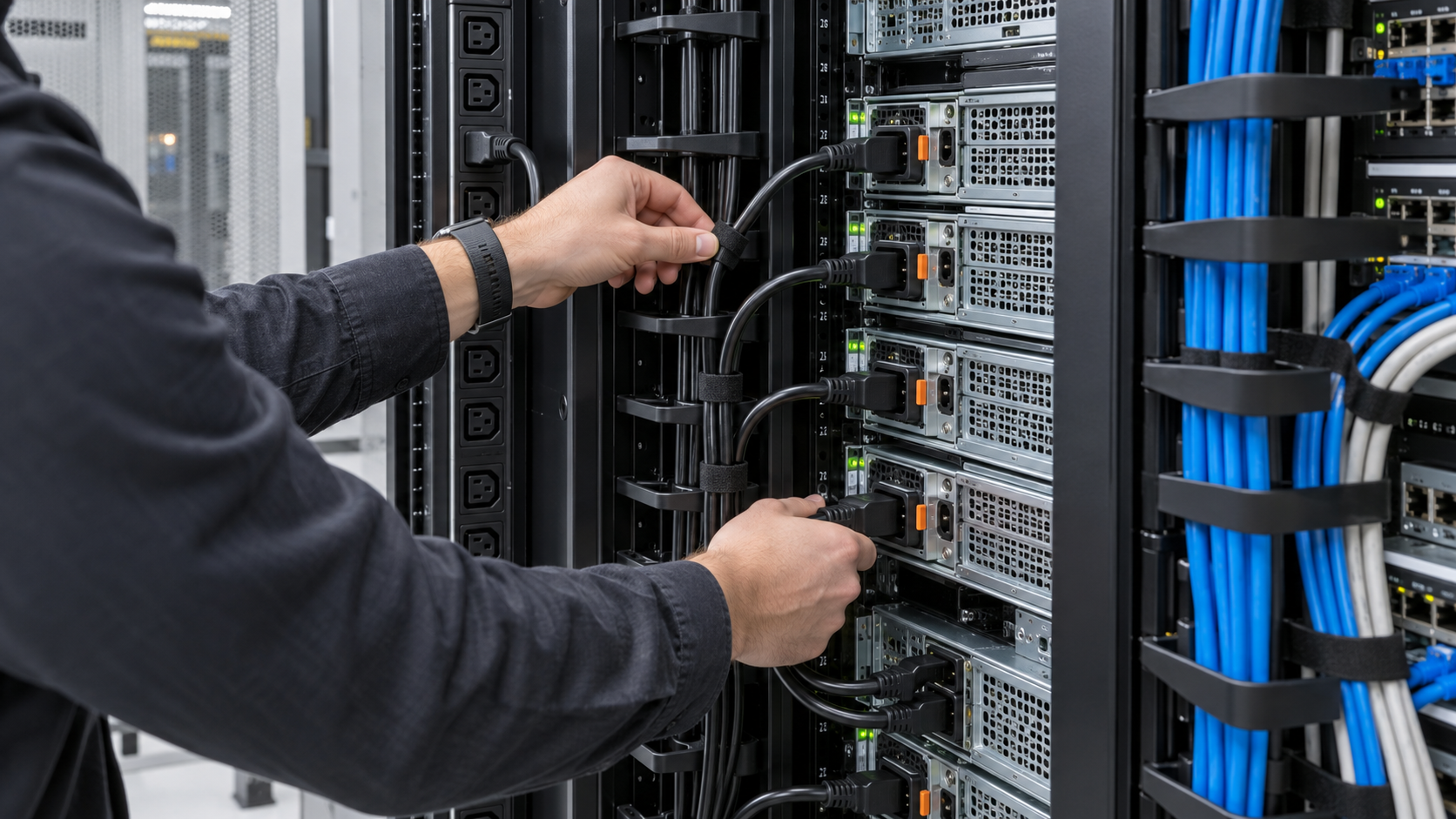

- نقشه اتصال را ثبت کنید: مشخص کنید هر منبع تغذیه به کدام PDU و کدام فاز یا مسیر افزونه وصل می‌شود.
- برچسب فنی را بخوانید: نوع کانکتور، جریان، ولتاژ و دمای مجاز کابل را با تجهیز و PDU تطبیق دهید.
- برق مسیر را طبق رویه سایت ایمن کنید: تغییر اتصال روی تجهیزات حساس باید با دستورالعمل عملیاتی مرکز داده انجام شود.
- کانکتورها را کامل جا بزنید: C13 باید بدون فشار جانبی روی ورودی C14 دستگاه بنشیند و C14 نیز در خروجی PDU لق نزند.
- کابل را مهار کنید: وزن کابل را روی کانکتور نیندازید. از نگهدارنده مناسب استفاده کنید و بست را آن‌قدر سفت نکنید که روکش تغییر شکل دهد.
- مسیر افزونه را جدا نگه دارید: در سرور دوپاور، هر پاور را مطابق طراحی به PDU مستقل متصل و دو مسیر را واضح علامت‌گذاری کنید.
- پس از روشن‌سازی بررسی کنید: آلارم PDU، وضعیت منبع تغذیه، بوی غیرعادی، داغی موضعی یا تغییر رنگ کانکتور را کنترل کنید.
اگر لازم است کابل برق و شبکه در یک سمت رک عبور کنند، مسیرها را منظم و قابل‌ردیابی نگه دارید. برای شناخت قواعد کابل‌کشی داده، مقاله کابل شبکه چیست و راهنمای انتخاب کابل برای PoE مفید است؛ کابل شبکه حتی در کاربرد PoE جایگزین کابل برق IEC نیست.
خطاهای رایج در خرید و بهره‌برداری
- خرید صرفاً بر اساس نام بک تو بک: این نام درباره ریتینگ یا کیفیت چیزی ثابت نمی‌کند.
- اشتباه گرفتن C13/C14 با C19/C20: تجهیزات پرتوان ممکن است خانواده کانکتور متفاوتی بخواهند.
- نادیده گرفتن دیتاشیت سرور: سازنده ممکن است فقط کابل‌ها یا ریتینگ‌های مشخصی را پشتیبانی کند.
- انباشت طول اضافه پشت رک: حلقه‌های بزرگ، سرویس‌پذیری و جریان هوا را بدتر می‌کنند.
- آویزان‌ماندن کابل از پاور: تنش مکانیکی می‌تواند اتصال را لق و مقاومت تماسی را بیشتر کند.
- استفاده از کابل آسیب‌دیده: ترک روکش، تغییر رنگ، دفرمه‌شدن یا داغی کانکتور نشانه توقف استفاده و بررسی است.
- ترکیب مسیرهای افزونه: اتصال هر دو پاور به یک PDU، هدف افزونگی را از بین می‌برد.
در بازرسی دوره‌ای، فقط روشن‌بودن سرور را معیار سلامت ندانید. قفل‌شدن مکانیکی، تمیزی کانکتور، نبود فشار جانبی و تطابق برچسب دو سر را کنترل کنید. در صورت مشاهده گرمای غیرعادی، علت باید توسط فرد صلاحیت‌دار بررسی شود؛ تعویض کابل بدون یافتن مشکل PDU یا ورودی دستگاه ممکن است خطا را تکرار کند.
پرسش‌های متداول
کابل بک تو بک سرور همان کابل C13 به C14 است؟
در بازار معمولاً بله، اما نام بک تو بک استاندارد فنی مستقل نیست. نوع دو سر و ریتینگ درج‌شده روی محصول را حتماً بررسی کنید.
سر C13 به سرور وصل می‌شود یا PDU؟
در آرایش رایج، C13 مادگی به ورودی C14 منبع تغذیه سرور و C14 نری به خروجی C13 روی PDU متصل می‌شود.
آیا هر کابل C13/C14 برای همه سرورها مناسب است؟
خیر. جریان، ولتاژ، دما، سطح مقطع، طول و تأیید سازنده سرور باید با کابل تطبیق داشته باشد. تجهیزات پرتوان ممکن است C19/C20 بخواهند.
کابل کوتاه‌تر همیشه بهتر است؟
کابل کوتاه‌تر مدیریت رک را ساده می‌کند، به شرطی که کشش و خمش تند ایجاد نکند و حرکت تجهیز روی ریل را محدود نسازد.
برای سرور دوپاور چند کابل لازم است؟
معمولاً برای هر منبع تغذیه یک کابل مستقل لازم است. برای افزونگی واقعی، دو کابل باید مطابق طراحی به مسیرهای برق مستقل وصل شوند.
چه زمانی کابل را تعویض کنیم؟
در صورت ترک یا بریدگی روکش، تغییر رنگ، دفرمه‌شدن کانکتور، لقی، بوی غیرعادی یا داغی موضعی، استفاده را طبق رویه ایمنی متوقف و مجموعه را بررسی کنید.
جمع‌بندی
کابل برق بک تو بک سرور راهی تمیز برای اتصال تجهیزات رک به PDU است، اما انتخاب آن فقط با دیدن شکل C13 و C14 کامل نمی‌شود. نوع ورودی سرور و خروجی PDU، جریان و ولتاژ نامی، سطح مقطع، دمای کار، طول مسیر و کیفیت قالب‌گیری را کنار هم بررسی کنید. طولی انتخاب کنید که بدون حلقه اضافه و بدون کشش نصب شود، مسیرهای برق افزونه را جدا نگه دارید و پس از نصب اتصال و دمای موضعی را کنترل کنید. با این رویکرد، کابل جامپر بخشی قابل‌اعتماد از زیرساخت برق رک خواهد بود، نه یک قطعه ناشناخته میان PDU و سرور.
