عبارت CCA روی سیم و کابل یعنی هادی از آلومینیوم ساخته شده و یک لایه مس به‌صورت متالورژیکی روی آن قرار گرفته است. بنابراین کابل برق CCA نه کابل آلومینیومی ساده است و نه کابل تمام‌مس. همین تفاوت ساختار باعث می‌شود وزن، مقاومت الکتریکی، افت ولتاژ، ظرفیت عبور جریان و روش اتصال آن با هادی مسی یکسان نباشد. قیمت پایین‌تر یا ظاهر مسی سطح هادی به‌تنهایی نشان نمی‌دهد که یک کابل برای مدار موردنظر مناسب است.
نکته مهم این است که «CCA» فقط نام جنس هادی است؛ ایمنی و کارایی محصول به سطح مقطع واقعی، نوع عایق، دمای نامی، ولتاژ نامی، استاندارد محصول، کیفیت تولید و سازگاری ترمینال‌ها وابسته است. در نتیجه نمی‌توان گفت هر کابل CCA نامناسب است یا هر کابل تمام‌مس بدون بررسی بهترین انتخاب است. تصمیم باید بر اساس مشخصات مکتوب همان محصول، محاسبات مدار و مقررات محل نصب گرفته شود.
خلاصه کاربردی: اگر نقشه یا تجهیز هادی مسی می‌خواهد، CCA را هم‌اندازه و بدون محاسبه جایگزین نکنید. برای سیم‌کشی ثابت، مدارهای پرجریان یا مسیرهای طولانی، ابتدا افت ولتاژ و ظرفیت جریان را با جنس واقعی هادی محاسبه کنید. برای کابل شبکه و PoE نیز قواعد جداگانه‌ای وجود دارد که در ادامه توضیح داده می‌شود.
کابل برق CCA دقیقاً چگونه ساخته می‌شود؟
در هادی CCA، هسته آلومینیومی با یک لایه پیوسته مس پوشانده می‌شود. استاندارد ASTM B566 این نوع سیم گرد بدون عایق را برای کاربردهای الکتریکی تعریف می‌کند و کلاس‌هایی با ۱۰ یا ۱۵ درصد حجمی مس را پوشش می‌دهد. این اعداد نشان می‌دهند که نام CCA به‌تنهایی برای شناخت محصول کافی نیست؛ کلاس هادی، قطر، حالت نرم یا سخت و مشخصات عایق نیز باید معلوم باشد.
سطح بیرونی مسی، لحیم‌پذیری یا تماس سطحی را در بعضی طراحی‌ها بهبود می‌دهد، اما جریان همچنان از کل مقطع مرکب عبور می‌کند. چون رسانایی آلومینیوم از مس کمتر است، یک هادی CCA هم‌اندازه معمولاً مقاومت بیشتری از هادی تمام‌مس دارد. مقاومت بیشتر یعنی در جریان و طول یکسان، افت ولتاژ و گرمای اهمی بیشتری ایجاد می‌شود. برای رسیدن به عملکرد معادل، ممکن است سطح مقطع بزرگ‌تر، جریان مجاز کمتر یا طول کوتاه‌تر لازم باشد؛ مقدار دقیق باید از دیتاشیت معتبر و محاسبه مهندسی بیاید.
تفاوت کابل CCA و کابل تمام‌مس
| معیار | CCA | تمام‌مس |
|---|---|---|
| ساختار هادی | هسته آلومینیومی با روکش مس | مس در سراسر سطح مقطع |
| وزن در قطر مشابه | کمتر | بیشتر |
| مقاومت در سطح مقطع مشابه | معمولاً بیشتر | کمتر |
| افت ولتاژ در طول و جریان یکسان | معمولاً بیشتر | معمولاً کمتر |
| انتخاب سطح مقطع | نیازمند جدول و مشخصات مخصوص CCA | بر اساس جداول هادی مسی |
| ترمینال و اتصال | باید برای جنس و اندازه هادی مجاز باشد | باید برای مس و اندازه هادی مجاز باشد |
| قیمت | اغلب اقتصادی‌تر | اغلب گران‌تر |
مقایسه درست فقط با «نمره کابل» یا قطر ظاهری انجام نمی‌شود. ممکن است دو کابل روی روکش عدد مشابهی داشته باشند، اما مقاومت اهمی، مقدار فلز، ضخامت عایق و ظرفیت جریان آن‌ها متفاوت باشد. راهنمای UL تأکید می‌کند که در محصولات دارای هادی آلومینیوم یا آلومینیوم روکش‌مس، جنس هادی باید با عبارت‌هایی مانند COPPER-CLAD ALUMINUM یا CU-CLAD AL مشخص شود و تمام نشانه‌های روی کابل، قرقره یا بسته‌بندی باید برای کاربرد مجاز بررسی شوند.
آیا کابل برق CCA ایمن است؟
پاسخ به محصول و کاربرد بستگی دارد. هادی مس‌روکش آلومینیوم در برخی استانداردها و کاربردهای مشخص شناخته شده است؛ اما این موضوع اجازه نمی‌دهد هر محصول ناشناس یا هر سطح مقطعی را در هر مدار به‌کار ببریم. ایمنی زمانی قابل ارزیابی است که کابل برای کاربرد موردنظر ساخته و آزموده شده باشد، مشخصات آن قابل ردیابی باشد، حفاظت اضافه‌جریان متناسب انتخاب شود و ترمینال‌ها نیز برای جنس هادی مجاز باشند.
اسناد فنی NFPA درباره NEC نشان می‌دهند که برای برخی کاربردهای مس‌روکش آلومینیوم، اندازه هادی و حفاظت اضافه‌جریان با مس یکسان در نظر گرفته نمی‌شود. یک نمونه مطرح‌شده، مقایسه CCA سایز ۱۴ AWG با مس ۱۶ AWG در مدارهای کنترلی محدود است؛ این مثال نشان می‌دهد جایگزینی باید بر پایه جدول و کاربرد تعریف‌شده انجام شود، نه تشابه ظاهری. مقررات آمریکا جایگزین مقررات ملی ایران نیست، اما اصل فنی مشترک روشن است: جنس هادی در محاسبه ظرفیت جریان و انتخاب حفاظت اهمیت دارد.

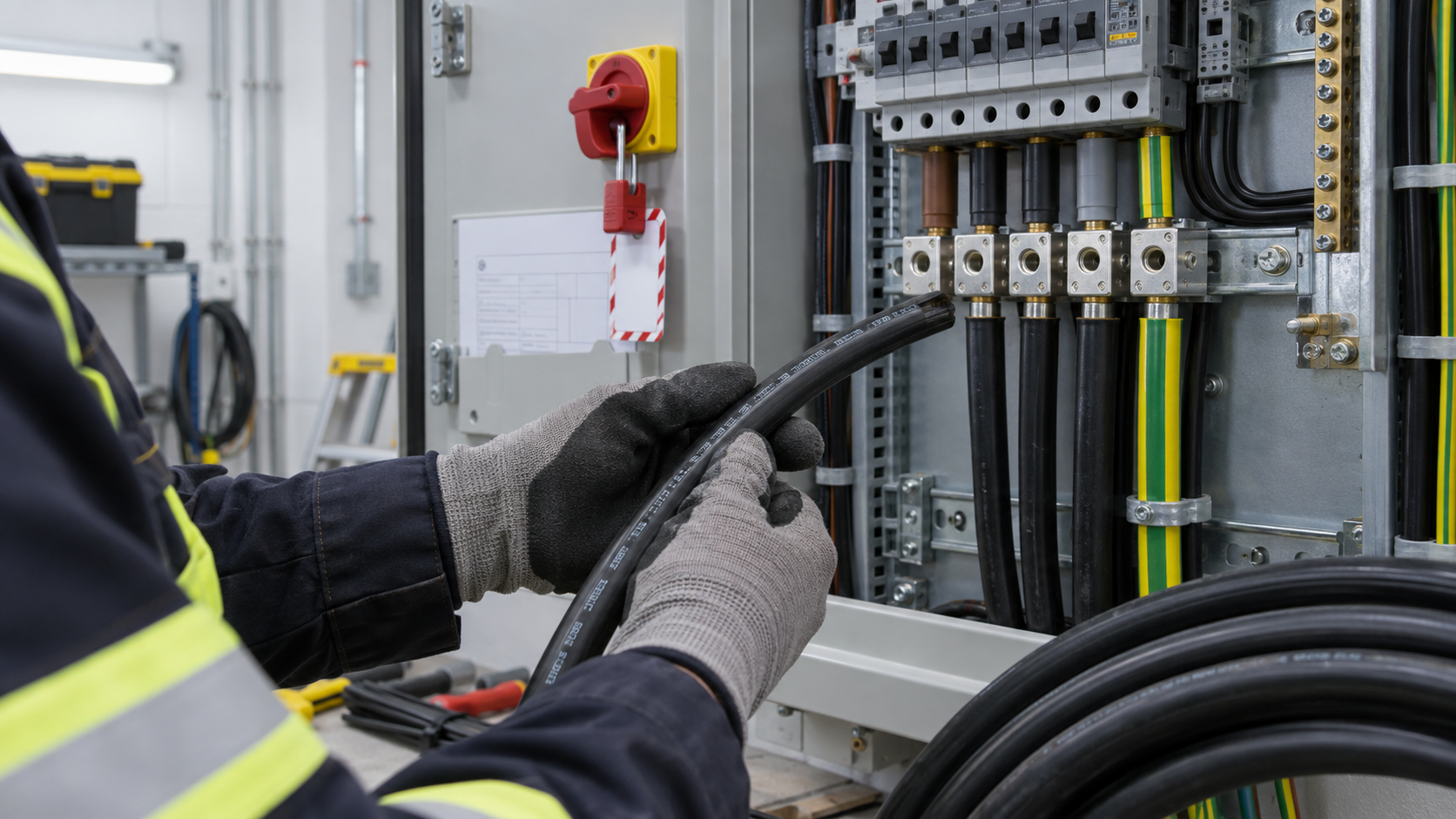

در سیم‌کشی ساختمان یا تجهیزات صنعتی، نقشه مصوب، الزامات استاندارد ملی، دستورالعمل سازنده و نظر طراح برق اولویت دارد. اگر کابل فاقد نام سازنده، سطح مقطع، ولتاژ و دمای نامی، کد استاندارد یا امکان دریافت دیتاشیت است، انتخاب آن برای مدار حساس ریسک قابل‌قبولی ندارد.
چرا افت ولتاژ و گرما در CCA مهم است؟
توان تلفاتی هادی با مربع جریان و مقاومت رابطه دارد. بنابراین افزایش کوچک مقاومت در جریان بالا می‌تواند گرمای بیشتری بسازد. همچنین افت ولتاژ در مسیرهای بلند افزایش می‌یابد و ممکن است تجهیز در انتهای خط ولتاژ کافی دریافت نکند. این مسئله در موتور، منبع تغذیه، روشنایی حساس و تجهیزات الکترونیکی می‌تواند با کاهش عملکرد، خاموشی یا داغی اتصال همراه شود.
برای انتخاب، طول رفت‌وبرگشت مدار، جریان طراحی، روش نصب، دمای محیط، تعداد کابل‌های کنار هم و افت ولتاژ مجاز را وارد محاسبه کنید. مقاله انتخاب کابل برق ساختمان معیارهای کلی مدارهای ساختمانی را توضیح می‌دهد و راهنمای کابل مناسب کنتور برق به مسیر ورودی و افت ولتاژ آن می‌پردازد. عدد مناسب برای هادی مسی را نباید بدون ضریب و جدول معتبر به CCA تعمیم داد.
روش تشخیص کابل CCA از تمام‌مس
- نوشته روی روکش و بسته‌بندی را بخوانید: عبارت CCA، CU-CLAD AL یا COPPER-CLAD ALUMINUM نشان‌دهنده هادی مرکب است. نبود این عبارت نیز به‌تنهایی تمام‌مس بودن را ثابت نمی‌کند.
- دیتاشیت را بررسی کنید: جنس هادی، مقاومت DC در دمای مرجع، سطح مقطع، کلاس انعطاف، ولتاژ و دمای نامی باید مشخص باشد.
- وزن و مقاومت را با مشخصات سازنده تطبیق دهید: وزن غیرعادی کم یا مقاومت بیشتر از حد اعلام‌شده می‌تواند نشانه مغایرت باشد؛ اندازه‌گیری باید با طول و دمای معلوم انجام شود.
- سطح مقطع بریده‌شده را بررسی کنید: در CCA پس از برداشتن سطح مسی، مرکز نقره‌ای‌رنگ آلومینیوم دیده می‌شود. این آزمون مخرب است و برای کابل نصب‌شده مناسب نیست.
- به آهنربا تکیه نکنید: مس و آلومینیوم معمولاً جذب آهنربا نمی‌شوند؛ این روش بیشتر می‌تواند برخی هادی‌های فولادی روکش‌دار را آشکار کند و CCA را قطعی تشخیص نمی‌دهد.
- برای پروژه جدی آزمون بگیرید: مقاومت هادی، سطح مقطع و کیفیت عایق باید با ابزار و روش استاندارد کنترل شود.
ظاهر نارنجی رشته‌ها قابل اعتماد نیست؛ روکش مس دقیقاً باعث می‌شود CCA از بیرون شبیه مس دیده شود. خراش‌دادن یک نقطه نیز ممکن است نتیجه مبهم بدهد. ترکیب نشانه‌گذاری، دیتاشیت، وزن و آزمون مقاومت تصویر دقیق‌تری می‌دهد.

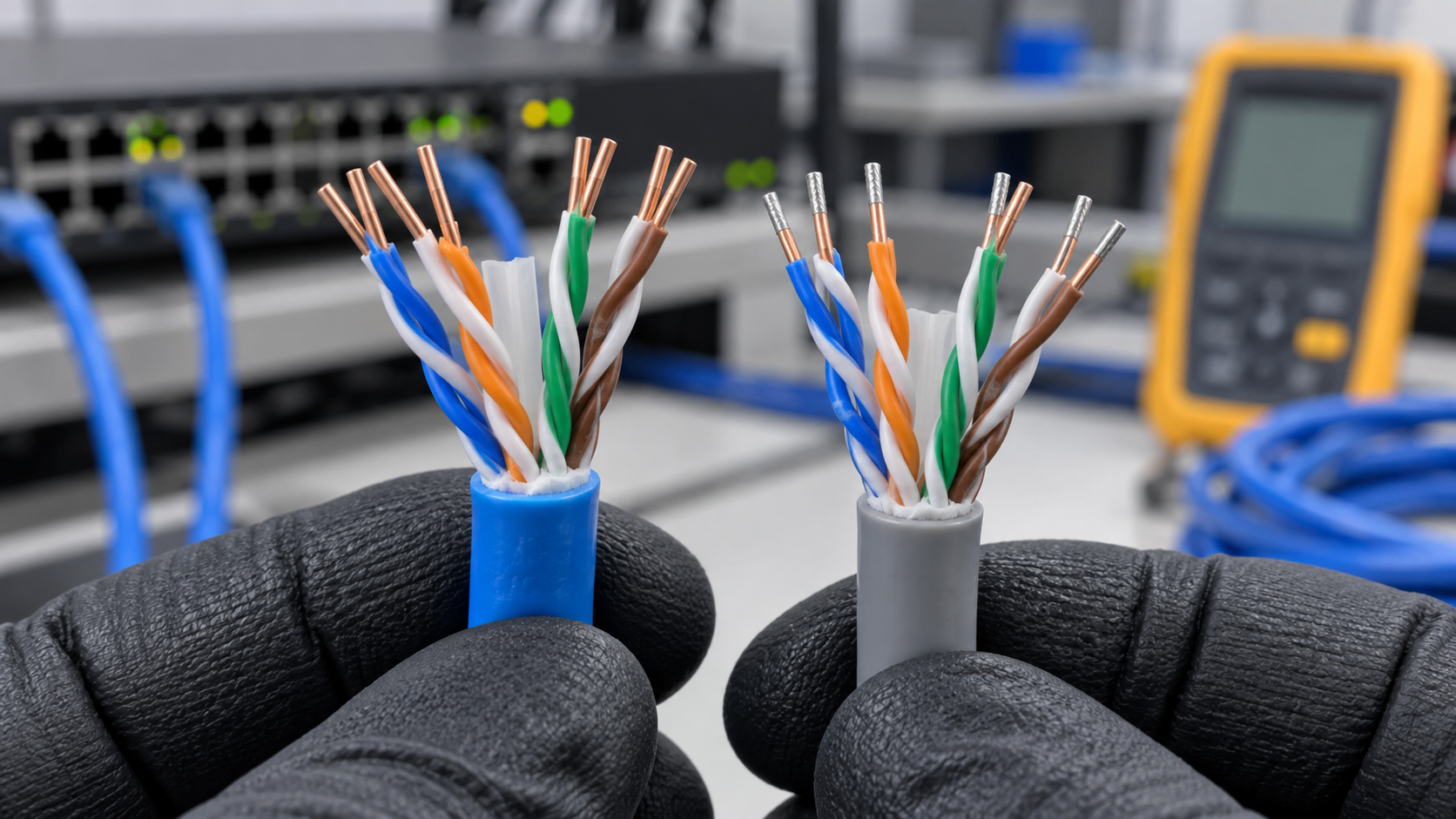

CCA در کابل برق با CCA در کابل شبکه یکی نیست
یک اشتباه رایج، تعمیم مجازبودن احتمالی CCA در یک کاربرد برق به کابل شبکه است. Fluke Networks اعلام می‌کند هادی CCA در کابل‌های زوج‌تابیده‌ای که با عنوان Category 5e یا Category 6 فروخته می‌شوند با استانداردهای ANSI/TIA و ISO/IEC کابل‌کشی ساخت‌یافته سازگار نیست. مقاومت DC بالاتر همچنین برای PoE افت ولتاژ و گرمای بیشتری ایجاد می‌کند. بنابراین برای شبکه، دوربین تحت شبکه و نقاط دسترسی که برق را از کابل دریافت می‌کنند، کابل تمام‌مس استاندارد انتخاب مطمئن‌تری است.
اگر پروژه شما داده یا PoE است، مقاله انتخاب کابل شبکه برای PoE و راهنمای تفاوت UTP و SFTP را بخوانید. نوع شیلد هیچ‌گاه هادی CCA را به تمام‌مس تبدیل نمی‌کند؛ جنس هادی و ساختار شیلد دو مشخصه جدا هستند.
چه زمانی کابل تمام‌مس انتخاب بهتری است؟
- وقتی نقشه، استاندارد پروژه یا سازنده تجهیز صریحاً مس را الزام کرده است.
- در مسیرهای طولانی که افت ولتاژ محدود است و افزایش سطح مقطع CCA مزیت قیمت را از بین می‌برد.
- در مدارهای پرجریان، بار پیوسته یا محیط گرم که حاشیه حرارتی اهمیت بیشتری دارد.
- در اتصالاتی که ترمینال فقط برای هادی مسی علامت‌گذاری شده است.
- در کابل شبکه استاندارد و کاربردهای PoE.
- وقتی محصول CCA فاقد دیتاشیت، ردیابی تولید یا گواهی معتبر است.
بااین‌حال، حتی کابل تمام‌مس نیز باید سطح مقطع واقعی، عایق مناسب و نشان‌گذاری معتبر داشته باشد. برای شناخت تفاوت مفاهیم پایه، مقاله فرق سیم و کابل برق را نیز ببینید.
چک‌لیست خرید کابل برق CCA
- کاربرد دقیق، جریان طراحی، طول مسیر و افت ولتاژ مجاز را ثبت کنید.
- جنس هادی را روی روکش، لیبل و دیتاشیت با یکدیگر تطبیق دهید.
- مقاومت DC، سطح مقطع و دمای نامی را از سازنده بخواهید.
- اطمینان بگیرید کلید حفاظتی و ترمینال برای جنس و اندازه هادی مناسب است.
- شعاع خمش، روش نصب و شرایط محیطی را کنترل کنید.
- برای خرید عمده، نمونه را از نظر وزن، مقاومت و عایق آزمایش کنید.
- به قیمت متری بدون مقایسه افت ولتاژ و سطح مقطع بسنده نکنید.
در فروشگاه ممکن است کابل CCA با سطح مقطع‌ها و تعداد رشته‌های مختلف ببینید. برای نمونه، صفحات محصول کابل برق افشان CCA سه‌رشته ۰٫۵ و کابل افشان CCA چهاررشته ۱٫۵ فقط نقطه شروع بررسی مشخصات‌اند؛ مناسب‌بودن برای مدار باید جداگانه محاسبه شود.
پرسش‌های متداول
CCA مخفف چیست؟
CCA مخفف Copper-Clad Aluminum به معنی آلومینیوم با روکش مس است. مغز هادی آلومینیومی و سطح آن مسی است.
آیا کابل CCA همان کابل آلومینیومی است؟
خیر. CCA یک هادی مرکب با سطح مسی است؛ اما از نظر رسانایی و محاسبه ظرفیت جریان نیز نباید آن را تمام‌مس فرض کرد.
آیا می‌توان CCA را هم‌اندازه کابل مسی جایگزین کرد؟
بدون دیتاشیت و محاسبه خیر. مقاومت، ظرفیت جریان و افت ولتاژ باید برای جنس واقعی هادی بررسی شود و ممکن است سطح مقطع یا حفاظت متفاوتی لازم باشد.
چگونه بفهمیم کابل تمام‌مس است؟
نوشته روکش و دیتاشیت را بررسی کنید، مقاومت و وزن را با مشخصات معتبر بسنجید و در صورت نیاز آزمون سطح مقطع انجام دهید. رنگ ظاهری به‌تنهایی کافی نیست.
آیا کابل شبکه CCA برای PoE مناسب است؟
خیر؛ منابع فنی کابل‌کشی ساخت‌یافته، CCA را برای کابل Category استاندارد نمی‌دانند و مقاومت بالاتر آن می‌تواند در PoE افت ولتاژ و گرمای بیشتری ایجاد کند.
مهم‌ترین معیار خرید کابل CCA چیست؟
کاربرد تأییدشده، مشخصات قابل ردیابی، مقاومت DC، سطح مقطع واقعی، ریتینگ عایق و سازگاری حفاظت و ترمینال‌ها باید هم‌زمان بررسی شوند.
جمع‌بندی
کابل برق CCA می‌تواند در کاربرد تعریف‌شده و با مشخصات معتبر یک گزینه فنی باشد، اما جایگزین مستقیم و هم‌اندازه کابل تمام‌مس نیست. هسته آلومینیومی مقاومت را افزایش می‌دهد و بر افت ولتاژ، گرما و انتخاب سطح مقطع اثر می‌گذارد. قبل از خرید، جنس هادی را از روی نشان‌گذاری و دیتاشیت تأیید کنید، محاسبات را با مقاومت واقعی انجام دهید و مطمئن شوید ترمینال و حفاظت مدار برای آن مناسب است. در کابل شبکه و PoE نیز CCA را از کابل برق جدا بدانید و از هادی تمام‌مس استاندارد استفاده کنید.
