وقتی روی مشخصات یک کابل شبکه عبارت «تک جکت» یا «دابل جکت» دیده میشود، منظور تعداد لایههای روکش محافظ پیرامون اجزای داخلی کابل است؛ اما همین تعریف ساده میتواند در خرید پروژهای گمراهکننده باشد. دو لایه بودن روکش بهتنهایی سرعت شبکه، رده کابل یا مناسببودن آن برای دفن مستقیم را ثابت نمیکند. جنس روکش، مقاومت در برابر نور خورشید و رطوبت، ساختار شیلد، دمای نصب و تأییدیههای همان کد محصول نیز باید بررسی شوند.
در بسیاری از مسیرهای داخلی و کنترلشده، یک کابل شبکه تک جکت استاندارد کاملاً کافی است. در مقابل، مسیر بیرونی، کانال مشترک، محیط صنعتی یا محل دارای خطر سایش ممکن است به کابل دابل جکت یا یک روش حفاظت مکانیکی جداگانه نیاز داشته باشد. در این راهنما تفاوت ساختاری این دو گروه، معیارهای انتخاب، روش نصب و خطاهای رایج را بررسی میکنیم تا تصمیم بر اساس شرایط واقعی پروژه گرفته شود، نه فقط ضخامت ظاهری کابل.
مقاله پیشنهادی: اگر مسیر شما در معرض آفتاب، بارندگی یا دفن قرار دارد، ابتدا راهنمای انتخاب کابل شبکه Outdoor را بخوانید تا تفاوت روکش فضای باز، آببندی و روش اجرا روشن شود.
کابل شبکه تک جکت چیست و چه زمانی کافی است؟

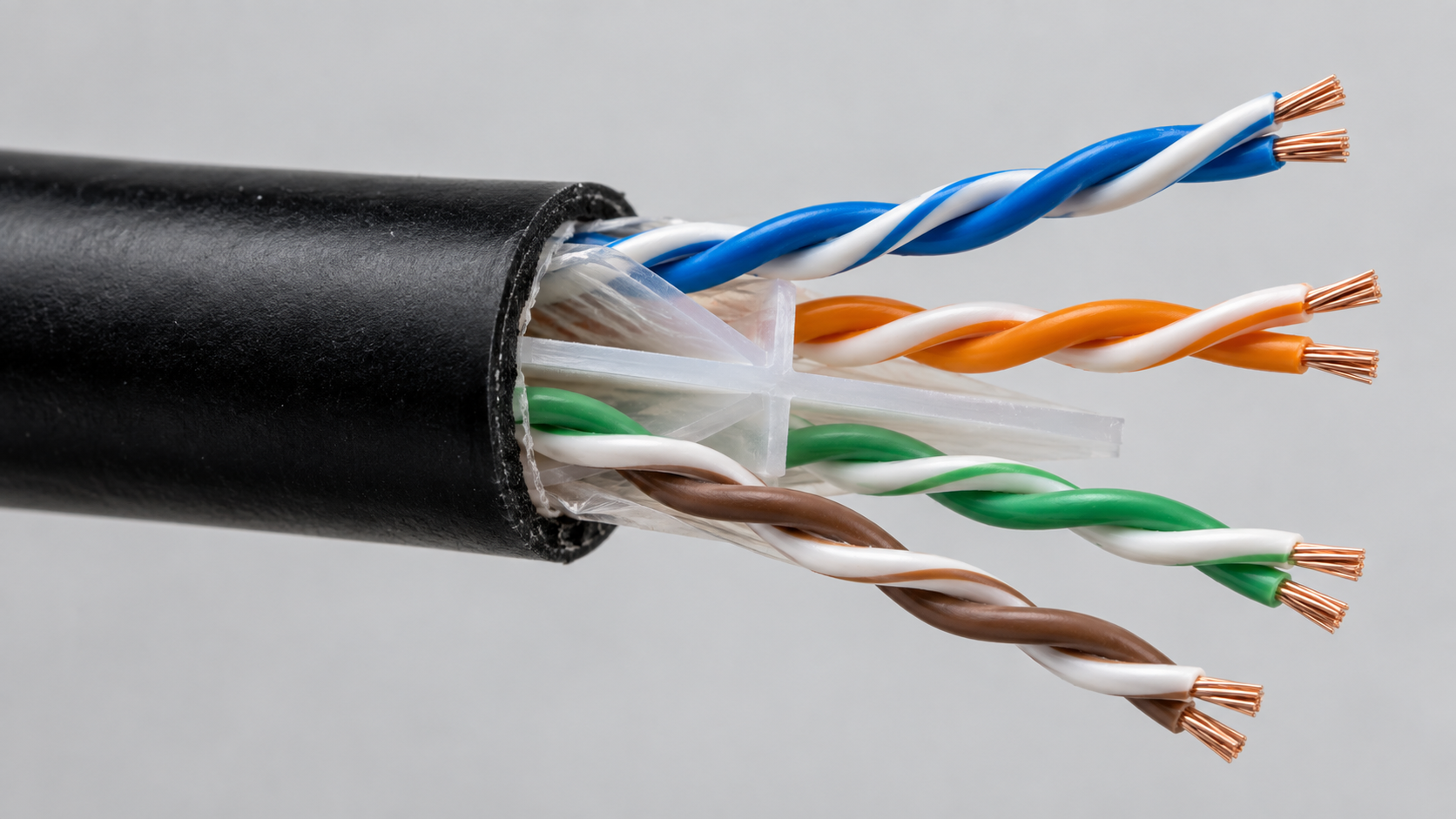

کابل شبکه تک جکت یک روکش بیرونی پیوسته دارد که زوجهای تابیده، جداکننده احتمالی، فویل یا بافت شیلد و سایر اجزای داخلی را دربر میگیرد. این نام فقط تعداد روکشهای اصلی را توصیف میکند و درباره Cat5e، Cat6 یا Cat6A بودن، نوع U/UTP یا F/UTP و جنس هادی حکم نمیدهد. برای مثال، یک کابل تک جکت میتواند بدون شیلد یا شیلددار باشد و روکش آن بسته به کاربرد از PVC، پلیاتیلن یا ترکیبات کمدود و بدون هالوژن ساخته شود.
در اتاق، رک، داکت داخلی و مسیرهایی که از رطوبت، آفتاب، مواد خورنده و ضربه دور هستند، تک جکت معمولاً انتخاب سادهتر و کمحجمتری است. با این حال عبارت «تک جکت» جای دیتاشیت را نمیگیرد. نمونه رسمی کابل Cat6 فضای باز CommScope با چهار زوج، روکش PE و مقاومت اعلامشده در برابر UV نشان میدهد که حتی یک کابل با یک روکش میتواند برای فضای باز طراحی شود؛ بنابراین نتیجهگیری بر اساس تعداد لایهها بهتنهایی درست نیست.
کابل دابل جکت چیست؟

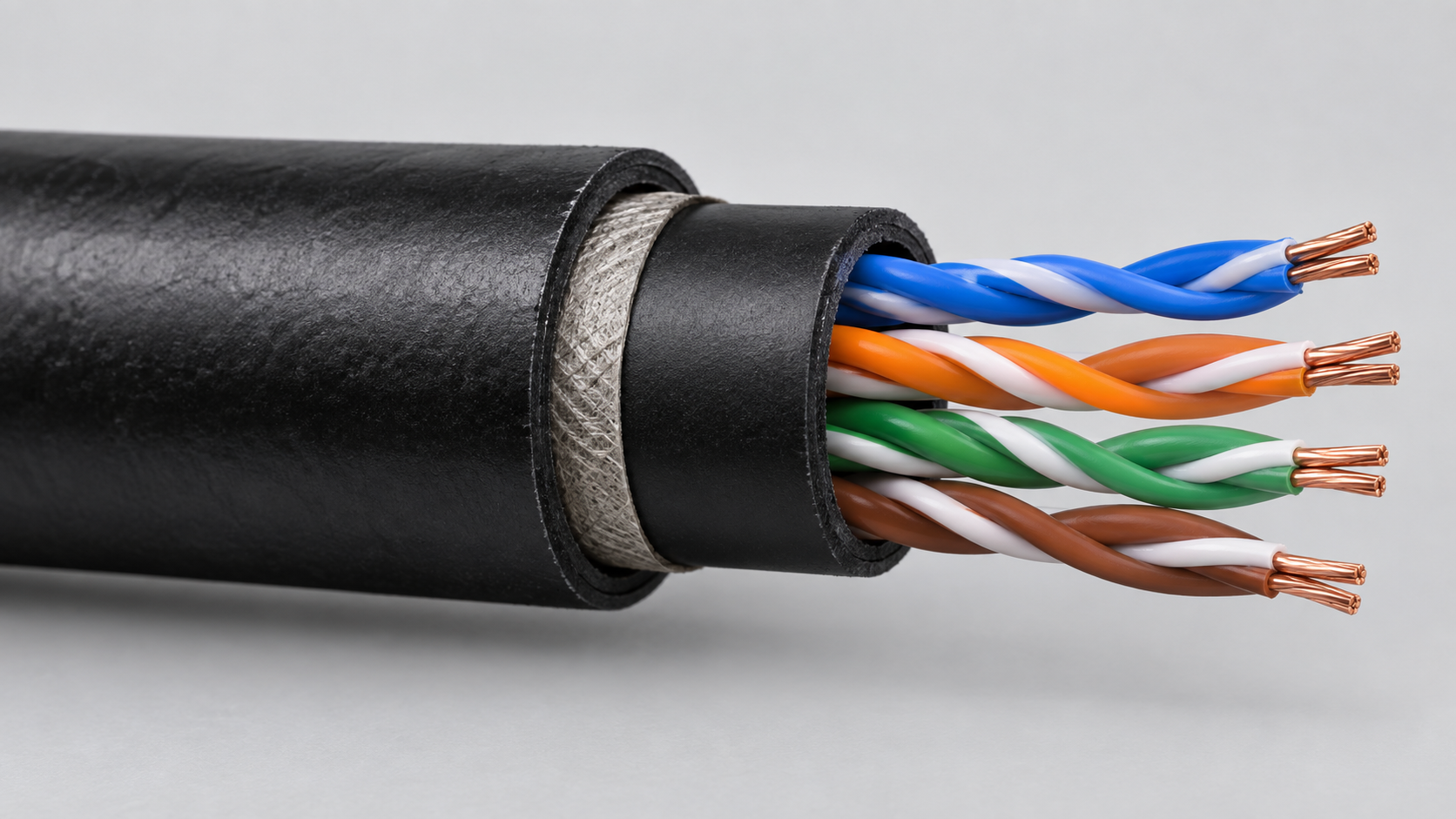

در کابل دابل جکت، یک روکش داخلی و یک روکش بیرونی وجود دارد. میان این دو لایه ممکن است اجزایی مانند زره فلزی، نخ تقویتی، نوار آببند یا فضای جداکننده قرار گیرد؛ ساختار دقیق را فقط نقشه مقطع و دیتاشیت همان محصول مشخص میکند. هدف از لایه دوم معمولاً افزایش حفاظت مکانیکی یا محیطی است، اما نوع حفاظت در همه کابلها یکسان نیست.
در نتیجه، دابل جکت را نباید مترادف «شیلددار»، «ضدآب»، «دفن مستقیم» یا «ضدحریق» دانست. شیلد برای کنترل تداخل الکترومغناطیسی طراحی میشود، زره برای مقاومت مکانیکی کاربرد دارد و روکش بیرونی برای شرایط محیطی انتخاب میشود. برای شناخت نامگذاری شیلدها، راهنمای تفاوت کابل UTP و SFTP را ببینید.
تفاوت کابل شبکه تک جکت و دابل جکت
| معیار | تک جکت | دابل جکت |
|---|---|---|
| ساختار روکش | یک روکش اصلی پیرامون اجزای کابل | روکش داخلی و بیرونی، گاهی همراه لایه محافظ میانی |
| قطر و وزن | معمولاً کمتر و عبور از داکت آسانتر | معمولاً بیشتر و نیازمند بررسی ظرفیت مسیر |
| انعطاف و سربندی | اغلب سادهتر، بسته به جنس و قطر کابل | برداشتن دو روکش و اجزای میانی زمان بیشتری میخواهد |
| حفاظت مکانیکی | وابسته به جنس و ضخامت همان روکش | در طراحی مناسب میتواند در برابر سایش و فشار مقاومتر باشد |
| فضای باز و دفن | فقط اگر سازنده صریحاً Outdoor یا Direct Burial را اعلام کرده باشد | باز هم نیازمند اعلام صریح سازنده و دیتاشیت است |
| شیلد و نویز | میتواند بدون شیلد یا شیلددار باشد | تعداد جکت بهتنهایی نوع شیلد را تعیین نمیکند |
| هزینه اجرا | معمولاً کمتر و نصب سریعتر | قیمت، اتصالات و زمان آمادهسازی معمولاً بیشتر است |
نکته کلیدی این است که عملکرد انتقال داده از ساختار کامل کابل و انطباق آن با استاندارد رده مربوط به دست میآید، نه از تک یا دابل بودن جکت. یک کابل دابل جکت نامتناسب نمیتواند ضعف هادی، زوجبندی یا کانکتور را جبران کند.
چه زمانی دابل جکت انتخاب منطقیتری است؟
مسیرهای دارای سایش یا فشار مکانیکی
اگر کابل در سینی صنعتی، کانال پرتردد یا مسیری با احتمال تماس با لبههای خشن قرار میگیرد، لایه بیرونی اضافه میتواند بخشی از حفاظت مکانیکی را فراهم کند. با این حال در نقاط دارای خطر جدی ضربه یا لهشدگی، لوله، سینی یا زره مناسب همچنان لازم است. کاتالوگ رسمی Panduit برای کابلهای دابل جکت، وجود روکش داخلی و بیرونی و نقش اجزای تقویتی را بهصورت جداگانه نشان میدهد؛ پس باید نوع ساختار دقیق همان مدل خوانده شود.
فضای باز، رطوبت و نور خورشید
برای فضای باز، جنس روکش و اعلام مقاومت UV مهمتر از صرفاً دو لایه بودن است. روکش پلیاتیلن مشکی در بسیاری از کابلهای Outdoor رایج است، اما مقاومت در برابر آب، دفن مستقیم یا غوطهوری باید جداگانه در مشخصات محصول ذکر شود. کابل ورودی ساختمان نیز باید طبق ضوابط پروژه در نقطه مناسب خاتمه یابد یا به کابل دارای رتبهبندی فضای داخلی منتقل شود.
محیط صنعتی و کابلکشی کنار منابع نویز
در محیط صنعتی ممکن است هم حفاظت مکانیکی و هم کنترل نویز لازم باشد. در این حالت دابل جکت بودن فقط یکی از پارامترهاست؛ نوع شیلد، پیوستگی اتصال زمین، فاصله از کابل قدرت و دستورالعمل سازنده نیز اهمیت دارد. شیلد ناقص یا اتصال زمین نامناسب میتواند نتیجه را بدتر کند.
جنس روکش مهمتر است یا تعداد جکت؟
هر دو مهماند، اما کارکرد متفاوتی دارند. تعداد جکت درباره معماری فیزیکی کابل است؛ جنس و رتبهبندی روکش درباره رفتار آن در برابر UV، دما، شعله، روغن یا مواد شیمیایی اطلاعات میدهد. برای نمونه، دیتاشیت رسمی یک کابل Cat6 فضای باز CommScope روکش PE، چهار زوج، هادی مسی و محیط UV-resistant را جداگانه ذکر میکند. این تفکیک نشان میدهد عبارت Outdoor باید با مشخصات قابل ردیابی همراه باشد.
- PVC: در کابلهای داخلی رایج است، اما همه ترکیبات PVC برای تابش مستقیم خورشید یا دفن مناسب نیستند.
- PE: در بسیاری از کابلهای فضای باز بهکار میرود و مقاومت محیطی آن باید در دیتاشیت همان محصول تأیید شود.
- LSZH: به کاهش دود و هالوژن در شرایط آتش مربوط است و بهتنهایی Outdoor یا ضدآب بودن را ثابت نمیکند.
- PUR یا ترکیبات صنعتی: ممکن است برای سایش، روغن یا حرکت انتخاب شوند؛ محدوده کاربرد به فرمول و تأییدیه سازنده وابسته است.
چکلیست انتخاب کابل تک جکت یا دابل جکت
- محیط مسیر را تعریف کنید: داخل ساختمان، فضای باز، داکت، سینی، کانال زیرزمینی یا دفن مستقیم.
- خطرهای واقعی را بنویسید: UV، رطوبت، آب ایستا، سایش، جوندگان، مواد شیمیایی، دما و نویز.
- رده انتقال را مشخص کنید: Cat6 یا Cat6A باید با طول لینک، تجهیزات و سرعت هدف هماهنگ باشد.
- نوع شیلد را مستقل انتخاب کنید: U/UTP، F/UTP یا S/FTP را بر اساس نویز و سیستم اتصال زمین بررسی کنید.
- برای PoE دما و باندل را بسنجید: تعداد کابلهای کنار هم، سطح هادی و جریان میتوانند گرما را افزایش دهند. جزئیات را در راهنمای انتخاب کابل شبکه برای PoE ببینید.
- قطر بیرونی را با داکت و کانکتور تطبیق دهید: دابل جکت معمولاً ضخیمتر است و ممکن است با پلاگ یا گلند معمولی سازگار نباشد.
- دیتاشیت همان کد کالا را دریافت کنید: عبارتهای کلی روی پیشفاکتور کافی نیستند.

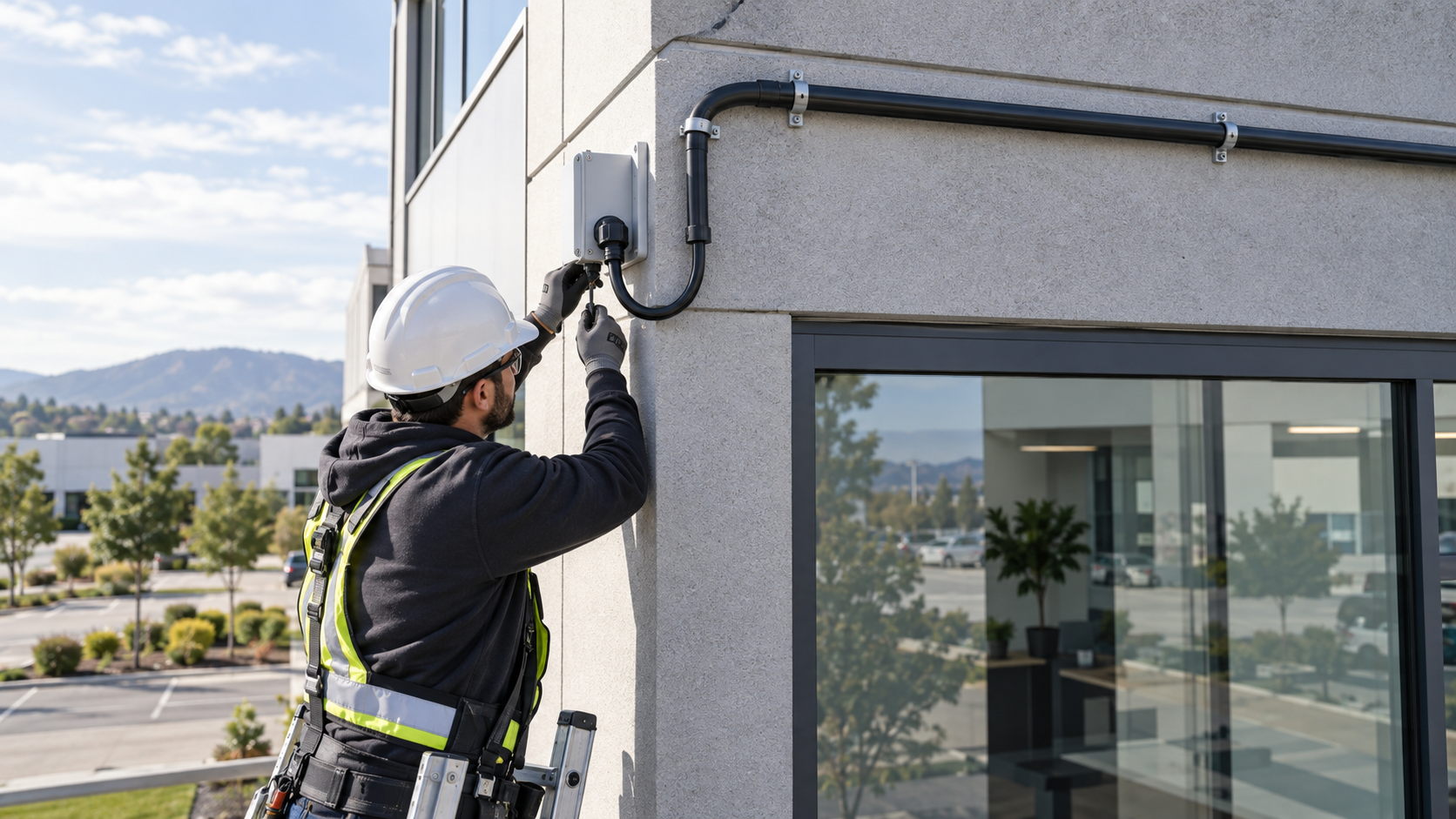

روش نصب کابل شبکه دابل جکت در فضای باز
- مسیر را طوری طراحی کنید که آب روی کابل یا ورودی ساختمان جمع نشود و تا حد امکان کابل در لوله یا مسیر محافظ قرار گیرد.
- حداقل شعاع خمش و حداکثر نیروی کشش اعلامشده توسط سازنده را رعایت کنید؛ این اعداد را از کابل دیگری تعمیم ندهید.
- در ورود به جعبه یا ساختمان از گلند متناسب با قطر خارجی استفاده کنید و پیش از ورود، حلقه چکه ایجاد کنید.
- روکش بیرونی را فقط به اندازه لازم بردارید. آسیبزدن به روکش داخلی، فویل یا زوجها هنگام لختکردن میتواند حفاظت کابل را کاهش دهد.
- اگر کابل شیلددار است، کانکتور، پچپنل و اتصال زمین را بهصورت یک سیستم سازگار اجرا کنید.
- پس از نصب، لینک را با تستر مناسب و Limit مرتبط با رده کابل ارزیابی کنید. راهنمای تست فلوک کابل شبکه مراحل و تفاوت تستهای اصلی را توضیح میدهد.
اشتباههای رایج در خرید و اجرا
- خرید دابل جکت فقط بهدلیل ضخیمتر بودن، بدون بررسی جنس روکش و کاربرد اعلامشده؛
- یکی دانستن دابل جکت با کابل شیلددار یا زرهدار؛
- دفن کابل معمولی داخل خاک بدون تأیید Direct Burial و بدون حفاظت مسیر؛
- استفاده از کابل Outdoor در تمام مسیر داخلی بدون بررسی الزامات حریق ساختمان؛
- نادیدهگرفتن قطر کابل هنگام انتخاب گلند، پلاگ و سینی؛
- برداشتن بیش از حد تاب زوجها هنگام سربندی؛
- پذیرفتن هادی CCA بهجای مس خالص، بهخصوص برای PoE و لینکهای حساس؛
- تعمیم مشخصات یک برند یا مدل به همه کابلهای تک جکت و دابل جکت.
منابع فنی و راستیآزمایی
برای راستیآزمایی، صفحه رسمی کابل Cat6 Outdoor مدل 1427319-1 از CommScope نمونهای از اعلام جداگانه چهار زوج، روکش PE و مقاومت UV است. صفحه رسمی کابل 1572A Outdoor از CommScope نیز وجود روکش داخلی و ساختار فویلدار را در یک مدل مشخص نشان میدهد. برای مشاهده ساختار داخلی و بیرونی در کابل دابل جکت، کاتالوگ رسمی کابلهای فیبر Panduit تفکیک Inner Jacket و Outer Jacket را نمایش میدهد. این نمونهها برای توضیح مفهوماند؛ انتخاب نهایی باید بر مبنای دیتاشیت کابل مسی یا فیبر مورد استفاده در همان پروژه انجام شود.
پرسشهای متداول
آیا کابل دابل جکت سرعت بیشتری دارد؟
خیر. سرعت و پهنای باند به رده کابل، کیفیت ساخت، طول لینک و اجزای کانال بستگی دارد. لایه دوم روکش بیشتر نقش حفاظتی دارد.
آیا هر کابل تک جکت برای داخل ساختمان است؟
خیر. برخی کابلهای تک جکت با روکش PE و تأیید مقاومت UV برای فضای باز ساخته میشوند. کاربرد دقیق باید در دیتاشیت ذکر شده باشد.
آیا دابل جکت همان کابل SFTP است؟
خیر. دابل جکت تعداد روکشها را بیان میکند؛ S/FTP نوع شیلد کلی و شیلد زوجها را توصیف میکند.
برای دفن مستقیم حتماً دابل جکت لازم است؟
نه لزوماً، اما کابل باید صریحاً برای Direct Burial یا شرایط دفن موردنظر تأیید شده باشد. نوع خاک، رطوبت، جوندگان و حفاظت مکانیکی نیز باید در طراحی لحاظ شود.
چطور تک جکت یا دابل جکت بودن کابل را تشخیص دهیم؟
مطمئنترین راه بررسی نقشه مقطع و دیتاشیت همان کد محصول است. ظاهر ضخیم یا رنگ مشکی بهتنهایی معیار قابل اعتماد نیست.
جمعبندی
کابل شبکه تک جکت برای بسیاری از مسیرهای داخلی و حتی بعضی کاربردهای Outdoor کافی است، به شرط آنکه جنس روکش و رتبهبندی محیطی متناسب باشد. دابل جکت زمانی ارزش دارد که ساختار دوم واقعاً خطرهای پروژه مانند سایش، فشار یا شرایط سخت محیطی را پوشش دهد. پیش از خرید، تعداد جکت را کنار رده انتقال، هادی، شیلد، جنس روکش، قطر، شعاع خمش، دمای کار، رتبه حریق و تأییدیه فضای نصب بررسی کنید. اگر هنوز درباره مبانی ساختار کابل ابهام دارید، مقاله کابل شبکه چیست؟ نقطه شروع مناسبی است.
