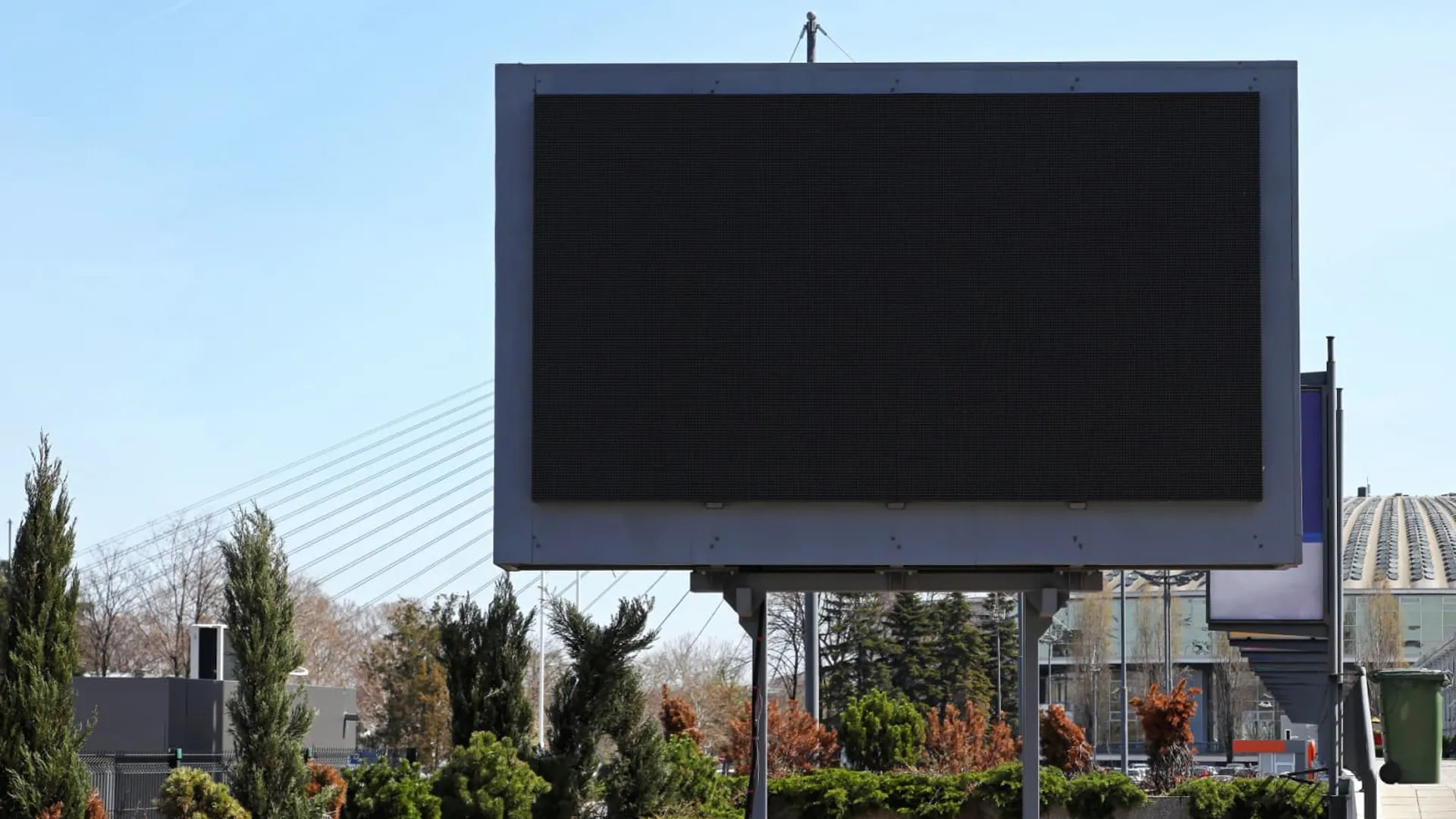

در دنیای مدرن تبلیغات و اطلاعرسانی، نمایشگرهای غولپیکر یا همان تلویزیونهای شهری، به پادشاهان بلامنازع دیداری تبدیل شدهاند. از میادین اصلی شهر گرفته تا سردر فروشگاههای بزرگ و استادیومها، این سازههای الکترونیکی هستند که نگاهها را میربایند. اما آیا تابهحال فکر کردهاید که پشت این تصاویر درخشان چه میگذرد؟ درک نحوه ساخت تلویزیون شهری نهتنها برای تکنسینهای الکترونیک جذاب است، بلکه برای صاحبان کسبوکار که قصد سرمایهگذاری در این حوزه را دارند، دیدی فنی و اقتصادی ارزشمندی ایجاد میکند.
این مقاله یک راهنمای گامبهگام و فنی است که فرآیند مونتاژ، سیمکشی و پیکربندی این نمایشگرها را تشریح میکند و نکات حیاتی پس از مونتاژ را که اغلب نادیده گرفته میشوند، برجسته میسازد.
«تلویزیون شهری چیست؟ ۳ تفاوت حیاتی با نمایشگرهای معمولی!»

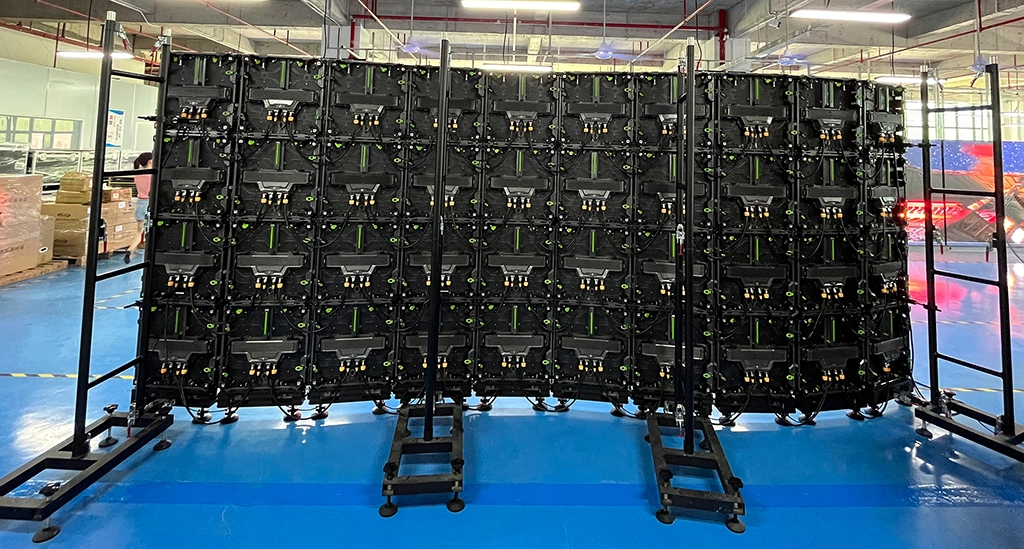

اجزای کلیدی در فرآیند ساخت نمایشگرهای LED
پیش از آنکه وارد بحث فنی نحوه ساخت تلویزیون شهری شویم، باید مصالح و قطعات این سازه را بشناسیم. کیفیت نهایی تصویر و طول عمر دستگاه، مستقیماً به انتخاب صحیح این قطعات وابسته است.
۱. ماژولهای LED (بلوکهای سازنده)
ماژولها صفحات کوچکی (معمولاً در ابعاد ۳۲×۱۶ سانتیمتر یا مشابه) هستند که از صدها لامپ LED کوچک تشکیل شدهاند. مهمترین فاکتور در انتخاب ماژول، «دات پیچ» یا فاصله بین مرکز تا مرکز پیکسلهاست. هرچه دات پیچ کمتر باشد (مثلاً P4 در برابر P10)، تراکم پیکسل بیشتر و کیفیت تصویر بالاتر خواهد بود.
۲. منبع تغذیه (پاور سوئیچینگ)
قلب تپنده سیستم که برق متناوب شهری (۲۲۰ ولت) را به برق مستقیم (معمولاً ۵ ولت) برای ماژولها و برد کنترل تبدیل میکند. محاسبه دقیق آمپراژ پاورها در نحوه ساخت تلویزیون شهری بسیار حیاتی است؛ اگر پاور ضعیف باشد، تصویر چشمک میزند یا سیستم خاموش میشود.
۳. برد کنترل (کارت کنترل)
مغز متفکر سیستم که وظیفه دریافت دادهها (تصویر و ویدئو) و ارسال فرمان به ماژولها را دارد. بردهای کنترل به دو دسته «آنلاین» برای پخش زنده همگام با کامپیوتر، و «آفلاین» برای پخش محتوای ذخیرهشده در حافظه تقسیم میشوند.
۴. کابینت و سازه فلزی
اسکلتی که قطعات روی آن سوار میشوند. کابینتها باید دقیق، ضدآب (برای محیط بیرونی) و دارای تهویه مناسب باشند. استفاده از کابینتهای استاندارد دایکست (Die-cast) برای دفع حرارت بهتر و دقت مونتاژ بالاتر اهمیت زیادی دارد.
مراحل عملیاتی و فنی نحوه ساخت تلویزیون شهری
اکنون که با قطعات آشنا شدیم، به سراغ اصل مطلب یعنی مراحل مونتاژ میرویم. دقت در این مراحل، تفاوت بین نمایشگر حرفهای و یک کاردستی آماتور را رقم میزند.
گام اول: آمادهسازی فریم و نصب ماژولها
در ابتدای پروسه ساخت تلویزیون شهری، باید ماژولها را روی کابینت یا فریم فلزی نصب کنید. توجه به جهت فلشهای پشت ماژول الزامی است. این فلشها جهت بالا (Up) و جهت انتقال دیتا (Data Flow) را نشان میدهند. تمام ماژولها باید دقیقاً در یک جهت نصب شوند. برای اتصال ماژول به بدنه، از پیچهای مغناطیسی (مگنت) یا پیچهای ثابت استفاده میشود که مگنتها برای سرویسدهی آسانتر از جلو (Front Service) محبوبترند.
گام دوم: سیمکشی تغذیه
این حساسترین بخش کار است. خروجیهای پاور (V+ و V-) را باید با دقت به ترمینالهای ورودی برق ماژولها متصل کنید.
- نکته ایمنی: هرگز مثبت و منفی را اشتباه وصل نکنید؛ این کار در کسری از ثانیه باعث سوختن ماژولها میشود.
- در آموزشهای اصولی نحوه ساخت تلویزیون شهری، توصیه میشود برای هر تعداد مشخصی ماژول (مثلاً ۸ عدد)، یک پاور مجزا با توان مناسب در نظر گرفته شود تا فشار بار تقسیم گردد.
گام سوم: کابلکشی دیتا
ارتباط بین برد کنترل و ماژولها، و ارتباط ماژولها با یکدیگر از طریق کابلهای فلت (روبانی) انجام میشود. دیتا از برد کنترل وارد اولین ماژول شده و سپس به صورت سری به ماژولهای بعدی منتقل میشود. اطمینان از محکم بودن سوکتها برای جلوگیری از نویز در تصویر ضروری است.
گام چهارم: تنظیمات نرمافزاری
پس از اتمام مونتاژ سختافزاری، نوبت به پیکربندی نرمافزاری میرسد. با استفاده از نرمافزار مخصوص برد کنترل (مانند HD Player یا NovaLCT)، باید مشخصات نمایشگر شامل ابعاد، نوع اسکن ماژول و نحوه چیدمان را تعریف کنید. بدون کانفیگ صحیح، تصویر بههمریخته یا ناقص نمایش داده میشود.
اهمیت استانداردهای فنی در فرآیند تولید نمایشگر
رعایت دقیق اصول مهندسی در زمان مونتاژ، ضامن عملکرد پایدار سیستم در شرایط محیطی سخت است. وقتی صحبت از نحوه ساخت تلویزیون شهری به میان میآید، صرفاً اتصال چند سیم و قطعه مدنظر نیست؛ بلکه ایجاد یک هارمونی بین الکترونیک و مکانیک هدف نهایی است. مدیریت حرارت داخلی کابینتها، عایقبندی اتصالات الکتریکی در برابر رطوبت و اکسیداسیون، و محاسبه دقیق افت ولتاژ در مسیرهای طولانی کابلکشی، جزئیاتی هستند که یک سازنده حرفهای باید بر آنها مسلط باشد.
علاوه بر این، انتخاب صحیح رزولوشن و رفرشریت متناسب با فاصله دید مخاطب، از جمله ظرایف فنی است که در این پروسه باید لحاظ شود. عدم توجه به این استانداردها میتواند منجر به کاهش شدید عمر مفید دیودهای نورانی (LED)، تغییر رنگ تصویر در طول زمان و حتی خطرات ایمنی مانند اتصال کوتاه و آتشسوزی شود. بنابراین، تسلط بر دانش فنی و استانداردهای روز دنیا، بخش جداییناپذیر از فرآیند ساخت تلویزیون شهری باکیفیت و بادوام است.
نکات حیاتی و تستهای بعد از مونتاژ
بسیاری از سازندگان تصور میکنند با روشن شدن نمایشگر، کار تمام است. اما در متدولوژی حرفهای نحوه ساخت تلویزیون شهری، مرحله اصلی تازه آغاز شده است.

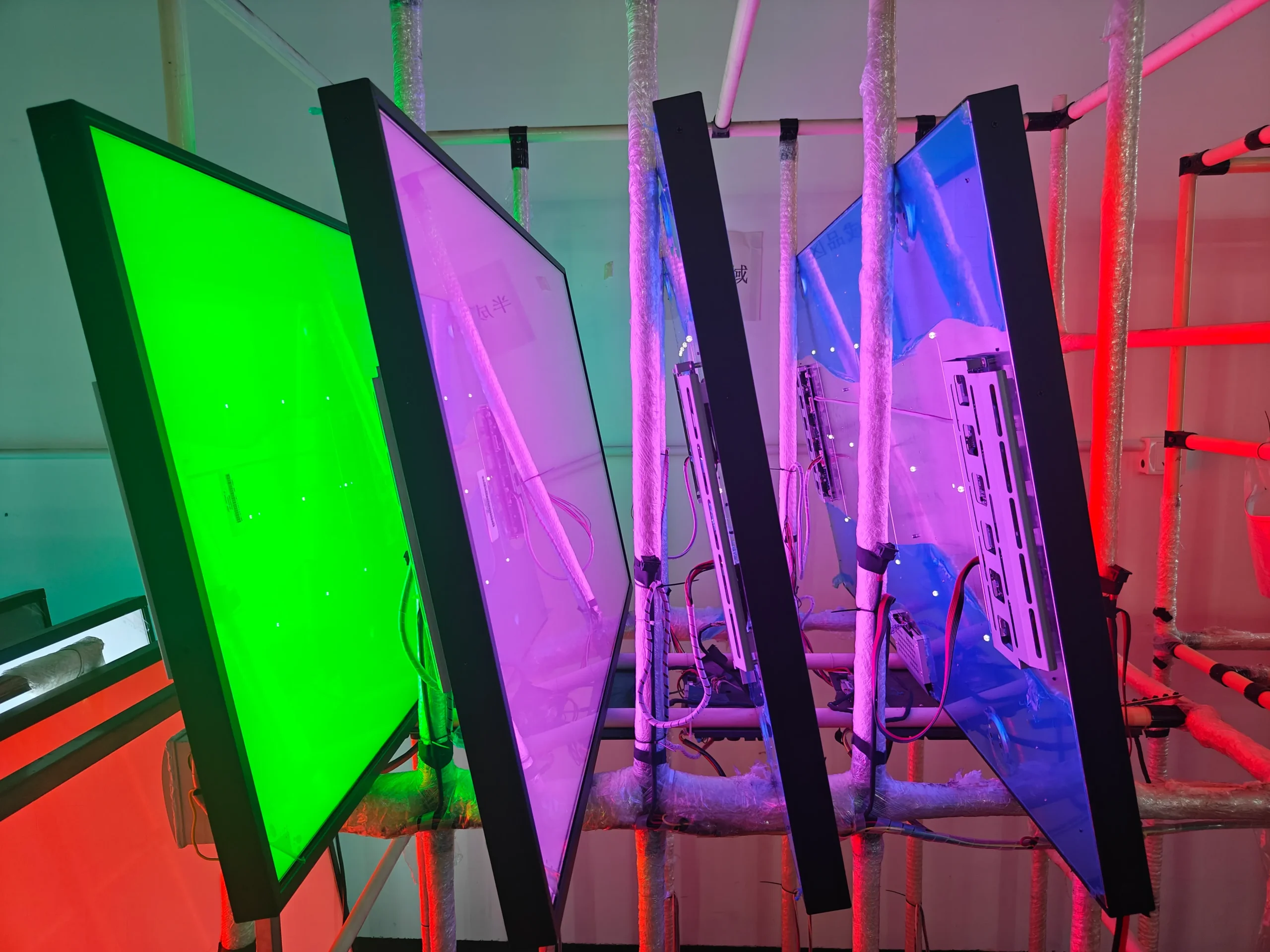

۱. تست Aging
استاندارد جهانی ایجاب میکند که نمایشگر پس از ساخت، به مدت ۴۸ تا ۷۲ ساعته به صورت مداوم روشن بماند. در این مدت باید رنگهای اصلی (قرمز، سبز، آبی) و رنگ سفید خالص به صورت تمام صفحه نمایش داده شوند. این کار باعث میشود اگر قطعهای معیوب است یا لحیمسردی دارد، پیش از تحویل به مشتری خود را نشان دهد.
۲. بررسی پیکسلهای مرده
در حین تست رنگ، باید با دقت به صفحه نگاه کنید تا پیکسلهای خاموش یا تکرنگ شده را شناسایی کنید. تعویض این پیکسلها یا ماژولهای معیوب در کارگاه بسیار سادهتر از زمانی است که تلویزیون در ارتفاع ۶ متری نصب شده است.
۳. عایقبندی و ضدآب سازی
اگر تلویزیون برای فضای باز ساخته شده، آببندی درزهای کابینت و ماژولها حیاتی است. استفاده از واشرهای لاستیکی استاندارد و چسبهای سیلیکونی مخصوص در پروسه نحوه ساخت تلویزیون شهری نباید فراموش شود. استاندارد IP65 برای جلوگیری از نفوذ باران و گردوغبار الزامی است.
مقایسه مشخصات فنی تلویزیونهای داخلی و بیرونی
در جدول زیر تفاوتهای کلیدی که باید در هنگام ساخت لحاظ کنید، آورده شده است:
| ویژگی | تلویزیون داخلی | تلویزیون بیرونی |
|---|---|---|
| شدت روشنایی | ۸۰۰ تا ۱۲۰۰ نیت | ۵۵۰۰ تا ۷۵۰۰ نیت (ضد نور خورشید) |
| استاندارد محافظتی | معمولاً IP43 | حداقل IP65 (ضد آب و گردوغبار) |
| دات پیچ رایج | P1.8 تا P4 | P4 تا P10 |
| سیستم خنککننده | طبیعی یا فن داخلی | فنهای قوی یا کولر گازی صنعتی |
تأثیر برندینگ و پشتیبانی در کیفیت نهایی
شاید تصور کنید با خرید ارزانترین قطعات میتوانید سود بیشتری کسب کنید، اما تجربه نشان داده که کیفیت قطعات اولیه، مهمترین عامل در موفقیت پروژه است. همکاری با تأمینکنندگان معتبری که گارانتی واقعی و خدمات پس از فروش ارائه میدهند، ریسک خرابی را به حداقل میرساند. نوآوران موج با سابقه طولانی در این صنعت، میتواند مشاور خوبی برای انتخاب قطعات سازگار با یکدیگر باشد تا از گلوگاههای فنی در حین ساخت جلوگیری کنید.
سخن پایانی: هنر ترکیب نور و تکنولوژی
آموختن نحوه ساخت تلویزیون شهری مهارتی است که ترکیبی از دقت، دانش الکترونیک و ذوق فنی را میطلبد. با رعایت اصول بیانشده در این مقاله، از انتخاب صحیح قطعات تا تستهای دقیق Aging، میتوانید محصولی بسازید که سالها در فضای شهری بدرخشد. به یاد داشته باشید که کیفیت ساخت، بهترین تبلیغ برای شماست.
پرسشهای متداول
۱. زمان لازم برای یادگیری نحوه ساخت تلویزیون شهری چقدر است؟
یادگیری اصول اولیه و مونتاژ فیزیکی ممکن است تنها چند روز زمان ببرد، اما تسلط بر عیبیابی، کانفیگ دقیق بردهای کنترل پیشرفته و محاسبات توان، نیازمند ماهها تجربه عملی و کارآموزی است.
۲. آیا میتوان تلویزیون شهری را با برق تکفاز خانگی روشن کرد؟
بسته به ابعاد تلویزیون دارد. تلویزیونهای کوچک تا متوسط (مثلاً تا ۶ متر مربع) معمولاً با برق تکفاز ۲۵ یا ۳۲ آمپر کار میکنند. اما برای ابعاد بزرگتر، جهت تعادل بار و جلوگیری از پریدن فیوز، استفاده از برق سهفاز صنعتی در نحوه ساخت تلویزیون شهری توصیه میشود.
۳. مهمترین علت خرابی زودرس تلویزیونهای شهری چیست؟
گرمای بیش از حد و نفوذ آب، دو قاتل اصلی هستند. اگر در نحوه ساخت تلویزیون شهری به سیستم تهویه و عایقبندی کابینتها توجه کافی نشود، قطعات داخلی به سرعت مستهلک شده و از کار میافتند.
