کابلها شبیه به رگهای حیاتی شبکههای کامپیوتری هستند که دادهها را از قلبی به قلب دیگر منتقل میکنند. وقتی روکش یک کابل شبکه را برمیدارید، با مجموعهای از سیمهای رنگارنگ مواجه میشوید که شاید در نگاه اول شبیه به یک کاردستی ساده به نظر برسند. اما اشتباه نکنید؛ پشت این رنگ بندی، دههها مهندسی دقیق و قوانین فیزیک پنهان شده است. تابهحال فکر کردهاید که چرا ترتیب این رنگها مهم است؟ یا اگر جای سیم سبز و نارنجی را عوض کنیم چه اتفاقی برای اینترنتتان میافتد؟
درک صحیح رنگ بندی کابل شبکه برای هر تکنسین شبکه، مدیر IT و حتی علاقهمندان به تکنولوژی که قصد دارند خانهشان را کابلکشی کنند، ضرورت است. رعایت نکردن این استانداردها تنها به معنای بینظمی نیست؛ بلکه میتواند منجر به قطع شدن سیگنال، کاهش سرعت انتقال داده و افزایش نویز شود. در این مقاله، رازهای پشت پرده این سیمهای رنگی را فاش میکنیم و به شما میگوییم که چگونه با رعایت اصول سوکتزنی، شبکهای پایدار و پرسرعت داشته باشید.
رنگ بندی کابل شبکه چه اهمیتی دارد؟
کابلهای شبکه (مانند Cat6) از چهار زوج سیم به هم تابیده تشکیل شدهاند. این سیمها به صورت دو به دو به هم پیچیده شدهاند تا میدانهای مغناطیسی مزاحم را خنثی کنند. اگر به ترتیب رنگ بندی کابل شبکه دقت نکنید و سیمها را اشتباه وصل کنید، حتی اگر اتصال الکتریکی برقرار شود، خاصیت ضد نویز کابل از بین میرود.
در واقع، فلسفه وجودی استانداردهای رنگی، ایجاد یک زبان مشترک جهانی است. تصور کنید در یک پروژه بزرگ، تکنسینها از استانداردهای سلیقهای استفاده کنند؛ در این صورت عیبیابی شبکه غیرممکن خواهد شد. بنابراین، استانداردسازی نه تنها کیفیت فنی را تضمین میکند، بلکه نگهداری شبکه را نیز ممکن میسازد.
«بهترین کابل شبکه در بازار کدام است؟»
استاندارد T568A و T568B رنگ بندی کابل شبکه
زمانی که صحبت از رنگ بندی کابل شبکه میشود، با دو استاندارد اصلی روبرو هستیم که توسط انجمن صنایع مخابراتی (TIA) و اتحادیه صنایع الکترونیک (EIA) معرفی شدهاند: T568A و T568B. تفاوت اصلی این دو تنها در جابجایی جایگاه زوجسیمهای سبز و نارنجی است، اما همین تغییر کوچک کاربردهای متفاوتی ایجاد میکند.
۱. استاندارد T568A
این استاندارد بیشتر در کشورهای کانادا و اروپا رایج بود و در گذشته برای سازگاری با سیستمهای تلفن قدیمی استفاده میشد. در این آرایش، سیمهای سبز در پینهای ۱ و ۲ (گیرنده) قرار میگیرند.
۲. استاندارد T568B
این استاندارد، حاکم بلامنازع شبکههای امروزی، به خصوص در ایران و ایالات متحده است. تقریباً تمام تجهیزات مدرن و پچکوردهای آماده موجود در بازار بر اساس استاندارد T568B سوکت زده شدهاند. در اینجا، سیمهای نارنجی در پینهای ۱ و ۲ (فرستنده) قرار دارند.
نکته مهم: اگر قصد دارید شبکه جدید راهاندازی کنید یا یک کابل قطعشده را تعمیر کنید، پیشنهاد اکید ما استفاده از رنگ بندی کابل شبکه بر اساس استاندارد T568B است، مگر اینکه دلیل خاصی برای استفاده از A داشته باشید.
تأثیر چیدمان صحیح سیمها بر سرعت و نویز
رعایت دقیق رنگ بندی کابل شبکه بیش از اینکه یک دستورالعمل ظاهری باشد؛ یک الزام فیزیکی برای حفظ یکپارچگی سیگنال در فرکانسهای بالا محسوب میشود. زمانی که دادهها با سرعتهای گیگابیتی (1000 Mbps) یا ۱۰ گیگابیتی در کابل حرکت میکنند، پدیدهای به نام همشنوایی یا Crosstalk میتواند باعث تخریب بستههای داده شود. استانداردهای T568A و T568B بهگونهای طراحی شدهاند که زوجسیمهای ارسالکننده (TX) و دریافتکننده (RX) را در پینهای مشخصی قرار دهند تا میزان تداخل سیگنال به حداقل برسد.
اگر ترتیب رنگ بندی کابل شبکه را به هم بزنید و مثلاً از یک سیم زوج آبی و یک سیم زوج قهوهای برای ارسال دیتا استفاده کنید، حتی اگر ارتباط برقرار شود، مقاومت کابل در برابر نویز از بین میرود و سرعت شبکه به شدت افت میکند. این موضوع بهویژه در کابلهای طولانی (نزدیک به ۱۰۰ متر) بحرانی است. بنابراین، تسلط بر چینش صحیح رنگها، تضمینکننده پهنای باند واقعی و پایداری شبکه شماست.
مقایسه کابل کراس با استریت
یکی از مباحث جذاب در رنگ بندی کابل شبکه، تفاوت کابلهای مستقیم و ضربدری است.
- کابل مستقیم: اگر دو سر کابل را با یک استاندارد یکسان (مثلاً هر دو سر T568B) سوکت بزنید، کابل مستقیم دارید. این کابل برای اتصال دستگاههای غیرمشابه (مثل کامپیوتر به سوئیچ یا روتر به مودم) استفاده میشود. این رایجترین نوع کابلکشی است.
- کابل کراس: اگر یک سر کابل را A و سر دیگر را B بزنید، کابل کراس ساختهاید. این کابل برای اتصال دستگاههای مشابه (مثل کامپیوتر به کامپیوتر یا سوئیچ به سوئیچ) استفاده میشد.
نکته کنکوری: امروزه با وجود قابلیت Auto-MDIX در کارتهای شبکه مدرن، دستگاهها به صورت هوشمند نوع کابل را تشخیص میدهند و نیاز به کابل کراس تقریباً از بین رفته، اما دانستن آن برای یک متخصص ضروری است.

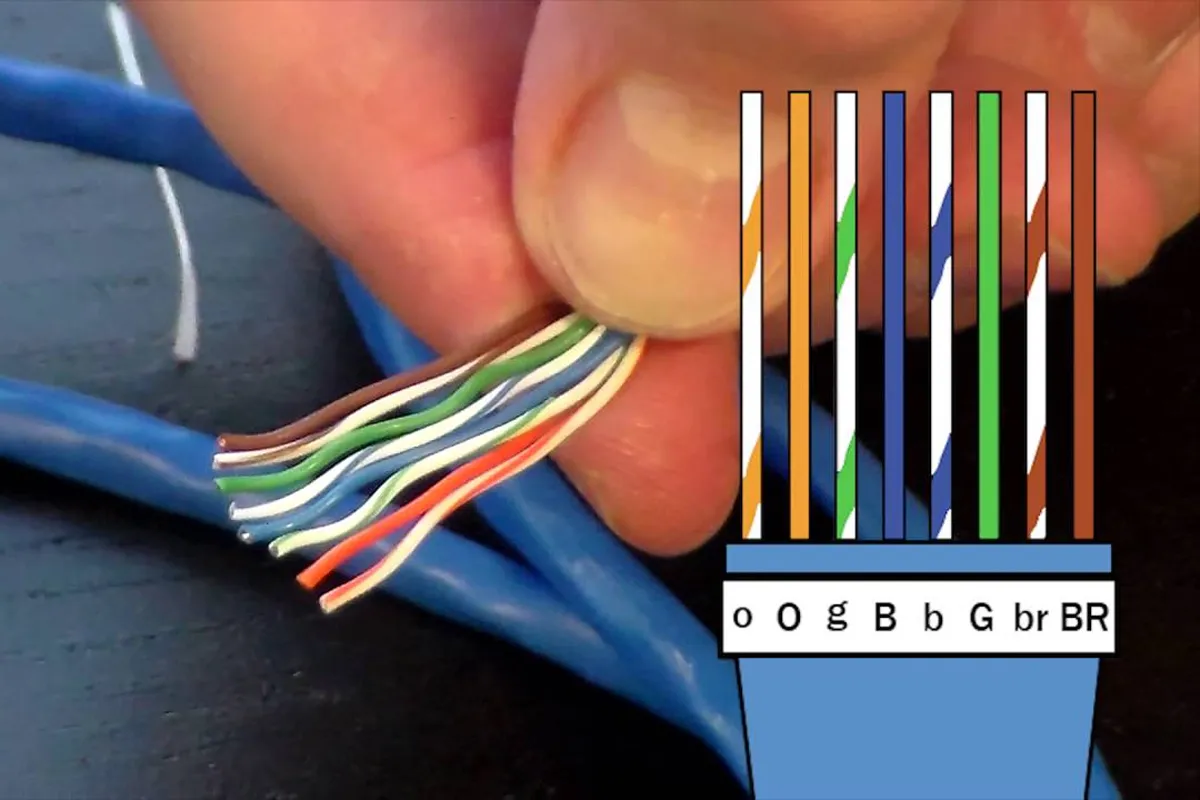

راهنمای گامبهگام سوکتزنی
برای اجرای صحیح رنگ بندی کابل شبکه روی سوکت RJ45، مراحل زیر را با دقت انجام دهید:
- لخت کردن: حدود ۲ سانتیمتر از روکش کابل را جدا کنید. مراقب باشید به شیلد یا سیمها آسیب نزنید.
- باز کردن تاب: زوجها را از هم باز و آنها را کاملاً صاف کنید.
- چیدمان (بر اساس T568B): از چپ به راست:
- سفید-نارنجی
- نارنجی
- سفید-سبز
- آبی
- سفید-آبی
- سبز
- سفید-قهوهای
- قهوهای
- برش: سیمها را در یک خط صاف و به اندازه ۱.۳ سانتیمتر کوتاه کنید.
- پرس کردن: سیمها را وارد سوکت RJ45 کنید، مطمئن شوید هر سیم زیر پین فلزی خودش قرار گرفته و سپس با آچار شبکه پرس کنید.

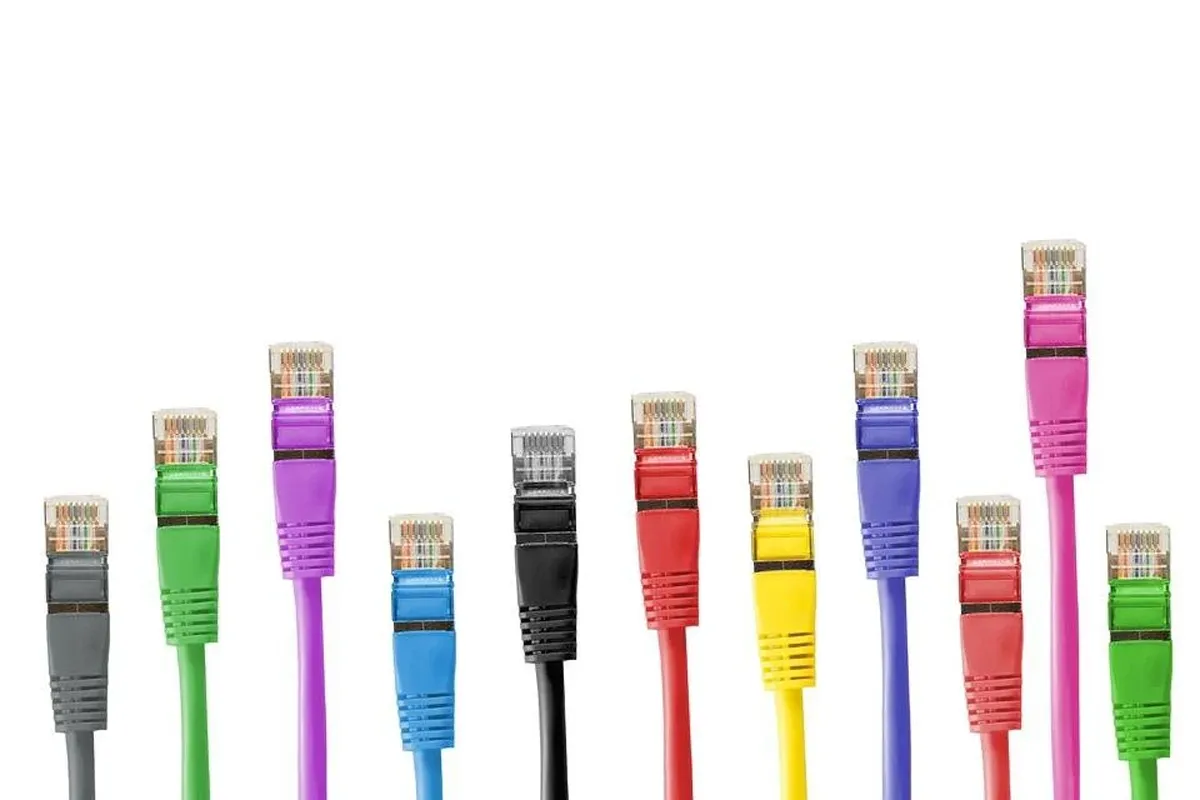

معانی رنگهای روکش بیرونی کابل

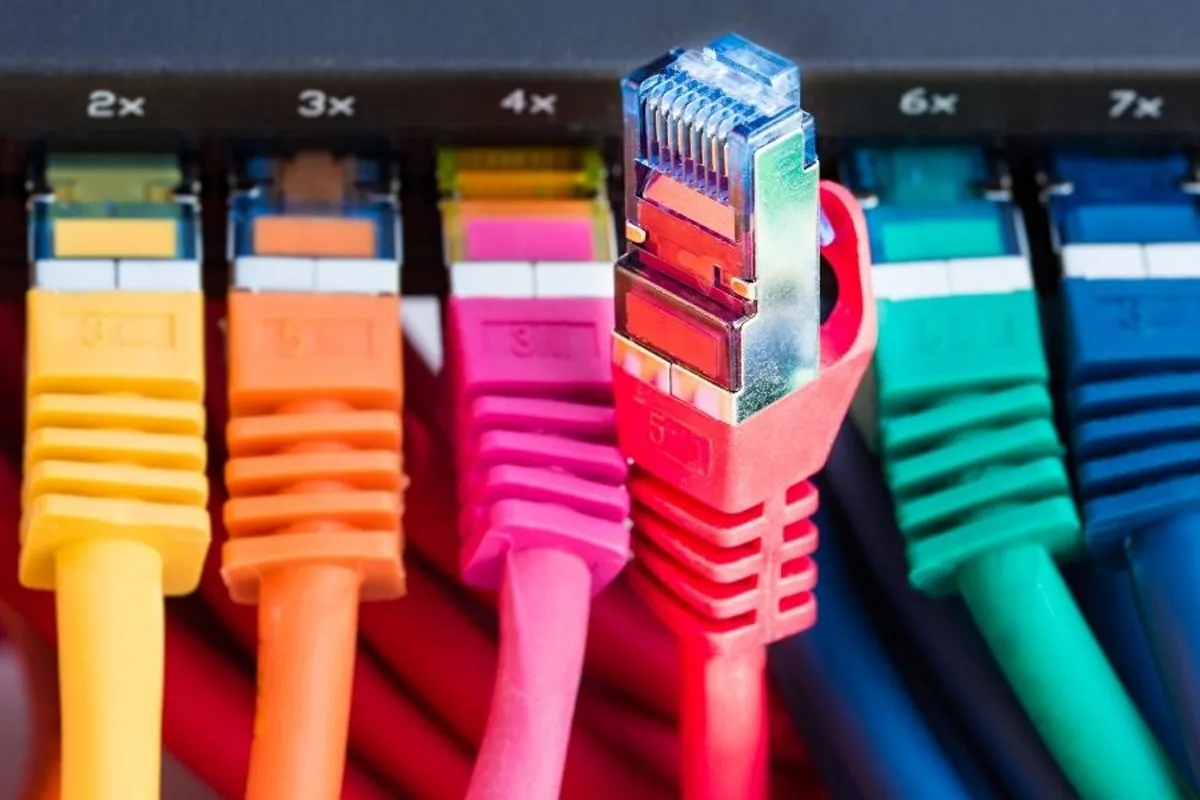

علاوه بر سیمهای داخلی، رنگ بندی کابل شبکه در سطح روکش بیرونی نیز معانی خاص دارد، هرچند که استاندارد اجباری جهانی برای آن وجود ندارد اما در دیتاسنترها و پروژههای سازمانی بزرگ از یک کدگذاری رنگی نانوشته پیروی میشود تا مدیریت کابلها آسانتر شود. معمولاً رنگ آبی برای کابلهای دیتا معمولی، رنگ زرد برای اتصالات POE (دوربینهای مداربسته)، رنگ قرمز برای سیستمهای امنیتی یا اضطراری و رنگ خاکستری برای اتصالات تلفن یا شبکه استاندارد استفاده میشود.
همچنین در کابلهای فیبر نوری، رنگ بندی کابل شبکه بسیار دقیقتر است؛ مثلاً رنگ زرد نشاندهنده کابل سینگلمود و رنگ نارنجی یا فیروزهای نشاندهنده کابلهای مالتیمود است. رعایت این نظم رنگی در پروژههای بزرگ به تکنسینها کمک میکند تا بدون نیاز به دنبال کردن کابل، نوع سرویس و کاربرد آن را در یک نگاه تشخیص دهند. بهتر است آرایش رکها نیز بر اساس این اصول رنگی انجام میشود تا عیبیابی و توسعه شبکه در آینده با کمترین خطا و در کوتاهترین زمان ممکن انجام شود.

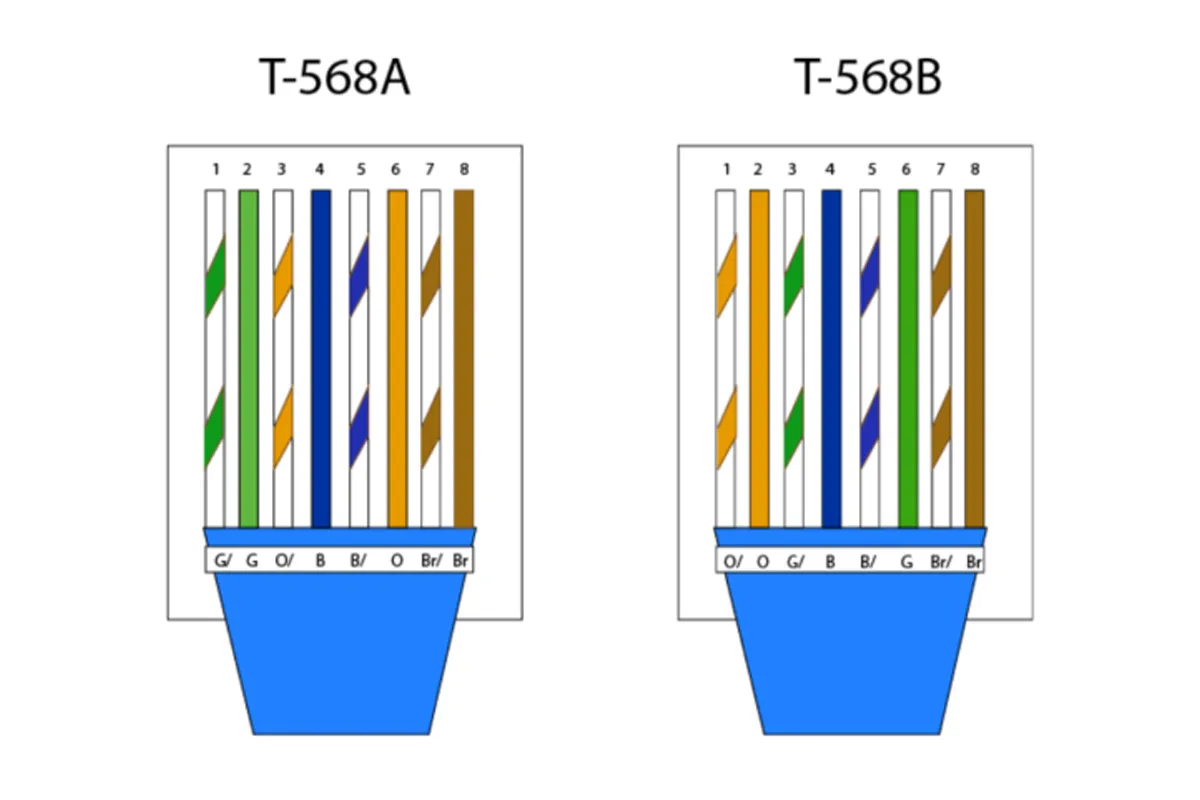

مقایسه چیدمان پینها؛ T568A vs T568B
جدول زیر ترتیب رنگ بندی کابل شبکه را نشان میدهد:
| شماره پین | استاندارد T568A | استاندارد T568B (رایجتر) | وظیفه سیگنال |
|---|---|---|---|
| 1 | سفید-سبز | سفید-نارنجی | ارسال دیتا + |
| 2 | سبز | نارنجی | ارسال دیتا – |
| 3 | سفید-نارنجی | سفید-سبز | دریافت دیتا + |
| 4 | آبی | آبی | رزرو / تلفن |
| 5 | سفید-آبی | سفید-آبی | رزرو / تلفن |
| 6 | نارنجی | سبز | دریافت دیتا – |
| 7 | سفید-قهوهای | سفید-قهوهای | رزرو / POE |
| 8 | قهوهای | قهوهای | رزرو / POE |
نتیجهگیری: نظم، کلید سرعت است
رعایت اصول رنگ بندی کابل شبکه، مرز بین سیمکشی ساده و یک زیرساخت مهندسیشده است. با پیروی از استاندارد T568B، نه تنها سازگاری تجهیزات خود را تضمین میکنید، بلکه راه را برای ارتقای سرعت شبکه در آینده باز میگذارید. به یاد داشته باشید که در دنیای شبکه، جزئیات کوچک تفاوتهای بزرگ را رقم میزنند.
آیا آمادهاید تا با اصلاح زیرساختهای خود، سرعت واقعی اینترنت را تجربه کنید؟ همین حالا کابلهای شبکه خود را بررسی کنید و از استاندارد بودن آنها مطمئن شوید.
پرسشهای متداول
۱. اگر ترتیب رنگ بندی کابل شبکه را اشتباه وصل کنم چه میشود؟
اگر دو سر کابل دقیقاً مثل هم اشتباه وصل شده باشند، ممکن است کابل در فواصل کوتاه کار کند اما سرعت به شدت افت میکند و نویز زیادی جذب میکند. اما اگر دو سر متفاوت باشند، کابل اصلاً کار نخواهد کرد.
۲. آیا میتوانم استاندارد A و B را با هم ترکیب کنم؟
بله، اگر یک سر A و سر دیگر B باشد، شما یک کابل کراس ساختهاید. اگر هدف ساخت کابل معمولی (استریت) است، هرگز نباید این دو را ترکیب کنید؛ دو سر باید یکسان باشند (ترجیحاً هر دو B).
۳. چرا رنگ زوجهای آبی و قهوهای در هر دو استاندارد رنگبندی کابل، ثابت است؟
در طراحی اولیه اترنت، زوجهای سبز و نارنجی برای انتقال دیتا استفاده میشدند و زوج آبی و قهوهای برای تلفن یا رزرو بودند. به همین دلیل در تغییرات استاندارد دیتا (جابجایی ارسال و دریافت)، فقط جای سبز و نارنجی عوض میشود و آبی و قهوهای دستنخورده باقی میمانند.
